Icom IC-905

Icom IC-905

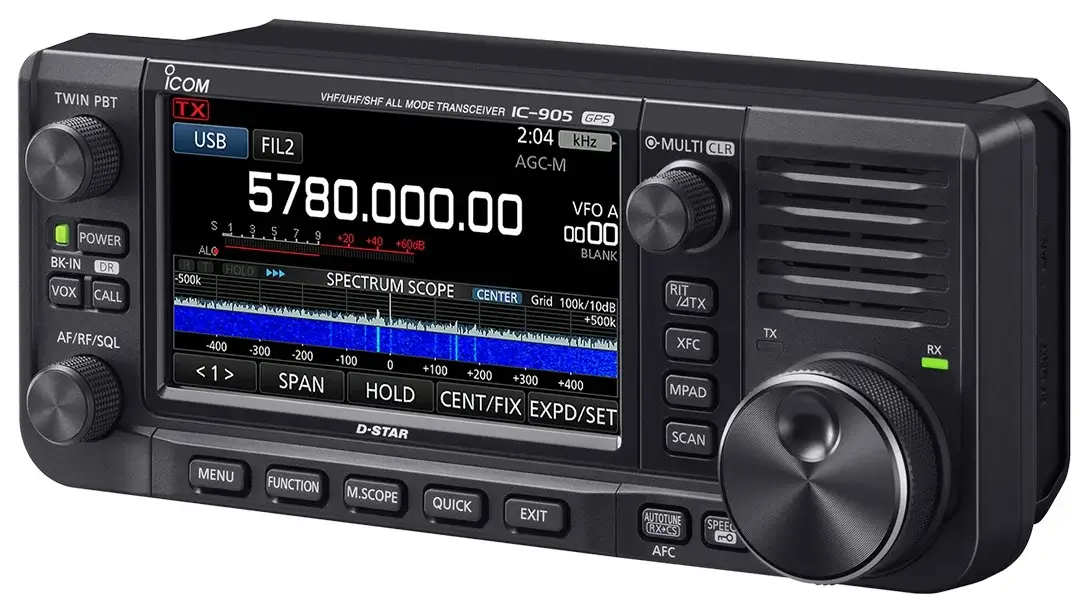

Icom IC-905 adalah radio amatir canggih yang bisa digunakan di berbagai frekuensi, mulai dari 144 MHz hingga 10 GHz. Dilengkapi dengan semua mode komunikasi, seperti: SSB, FM, AM, dan digital (D-STAR), radio ini cocok untuk eksplorasi gelombang mikro dan komunikasi jarak jauh. Desain radio SSB ini praktis dengan unit kontrol terpisah sehingga bisa dipasang di mana saja dengan mudah.

Fitur-Fitur Icom IC-905

Ramah Pengguna

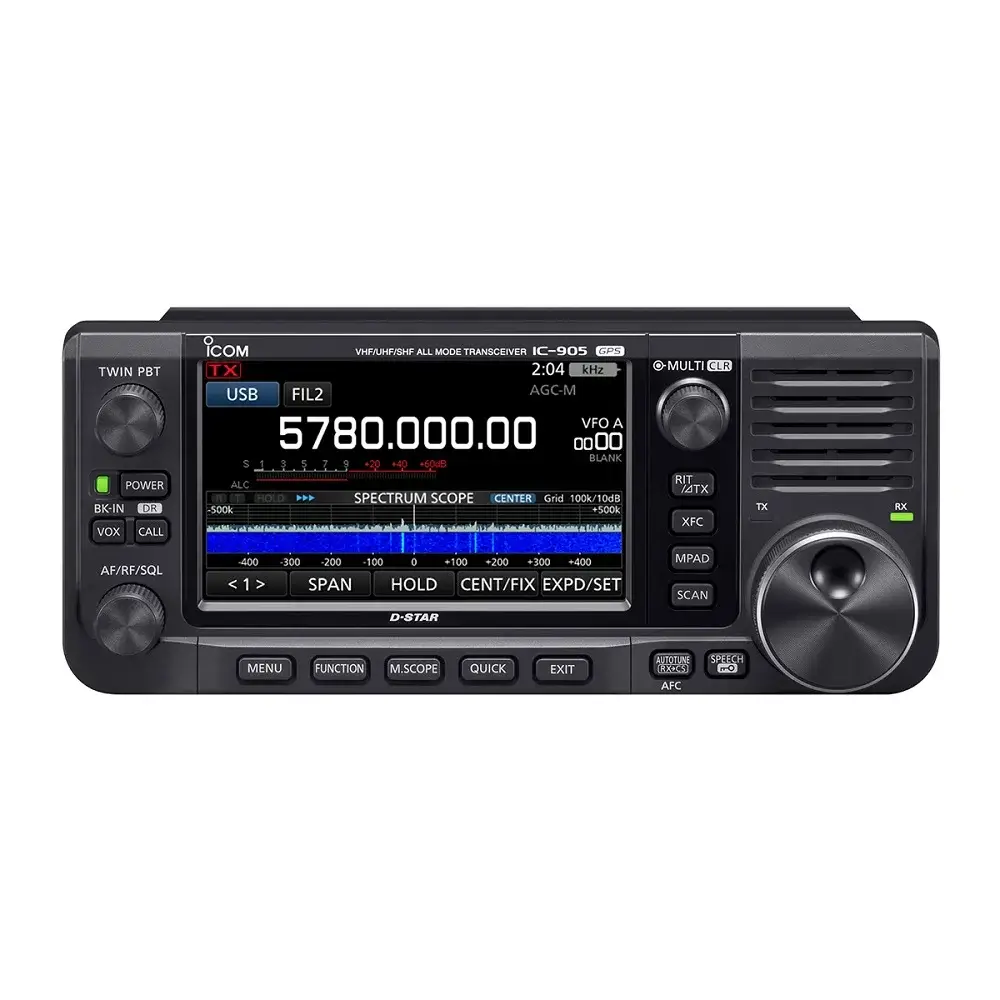

Unit kontrol radio single side band ini menggunakan desain dari radio SSB Icom IC-705 dengan menggunakan layar yang sudah familiar.

Minim Kehilangan Sinyal

Dengan penempatan unit RF langsung di antena, sinyal transmisi dan penerimaan dapat bekerja optimal. Ini dikarenakan panjang kabel koaksial yang digunakan hanya beberapa inci.

Pasokan Daya Melalui Kabel Kontrol

Power DC disuplai dari unit kontrol ke unit RF melalui kabel kontrol untuk meminimalisir kehilangan power. Selain itu, power untuk CX-10G disuplai dari unit RF IC-905.

Osilator Dikendalikan GPS

Untuk keakuratan frekuensi di frekuensi SHF, IC-905 dilengkapi osilator yang dikontrol oleh sinyal GPS (GNSS) internal dengan akurasi 1 pulsa per detik (1 PPS). Sistem ini menjaga kestabilan frekuensi terhadap perubahan suhu dan usia komponen.

Pengaturan Unit Kontrol dan Unit RF Terpisah

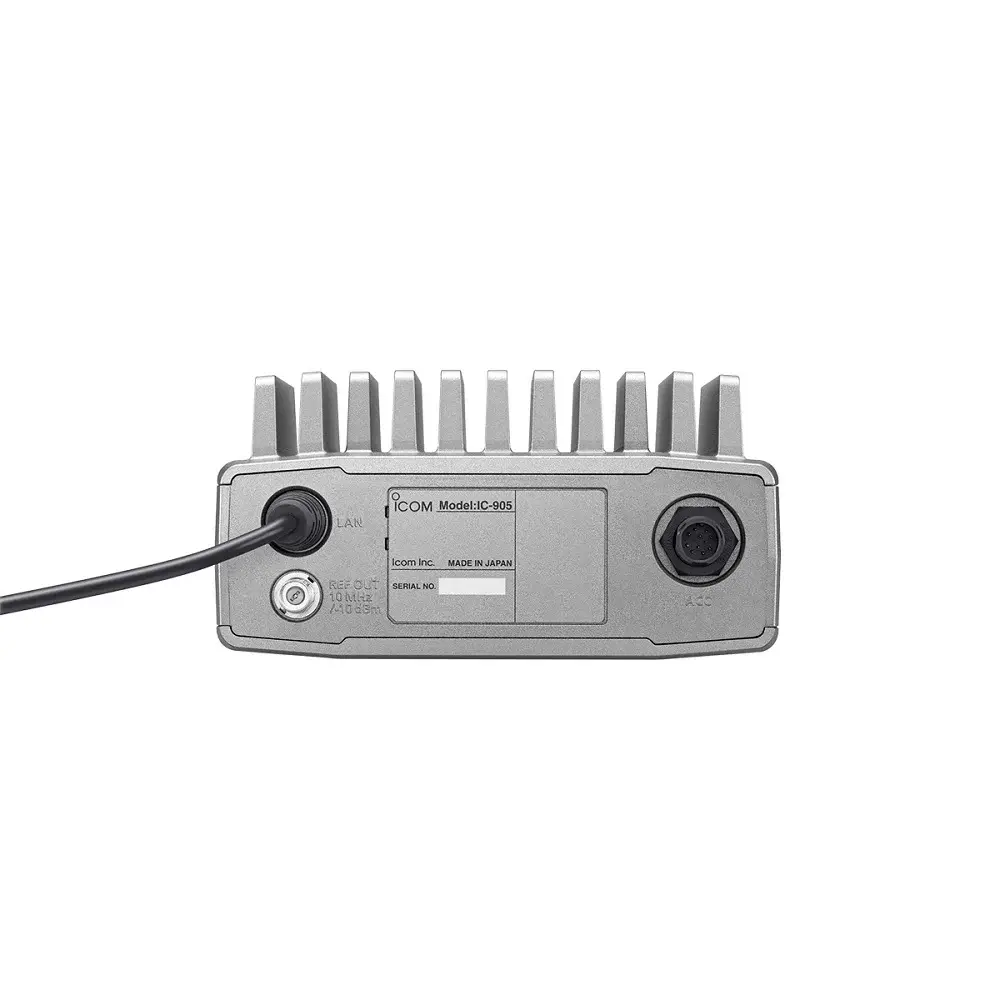

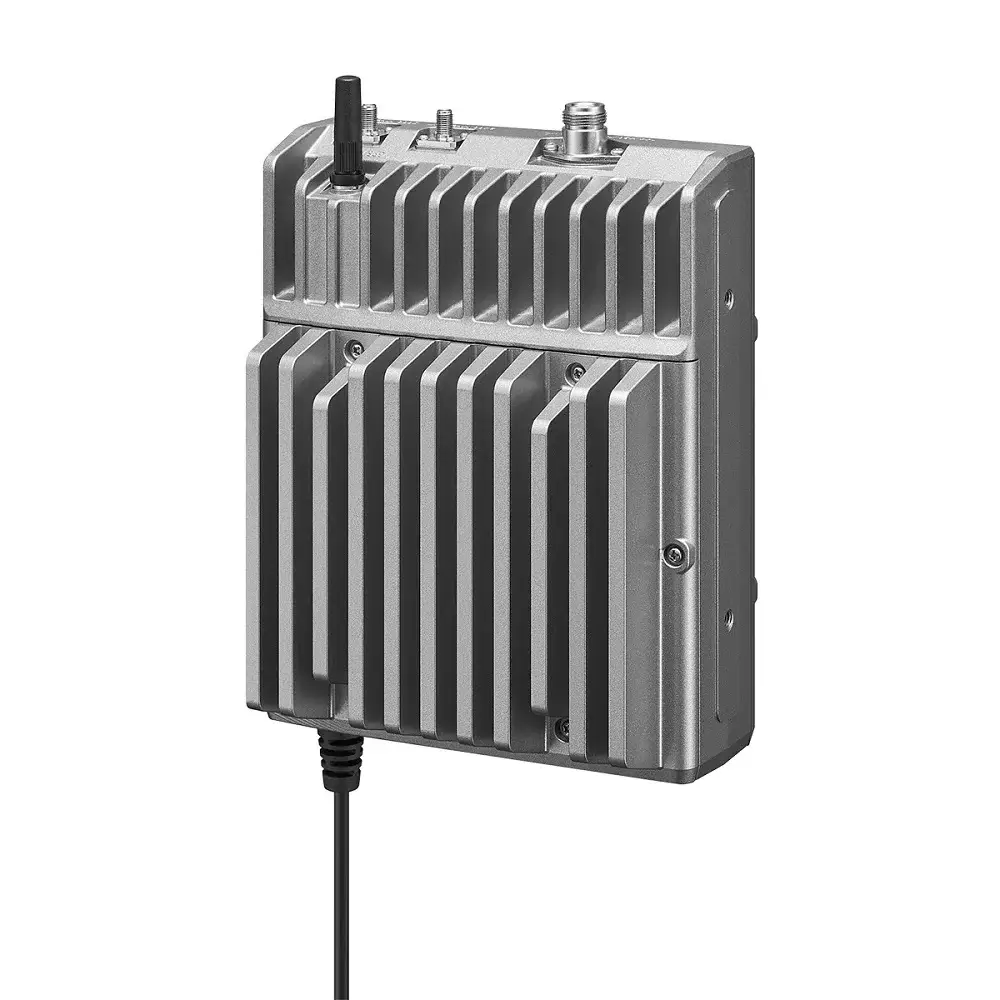

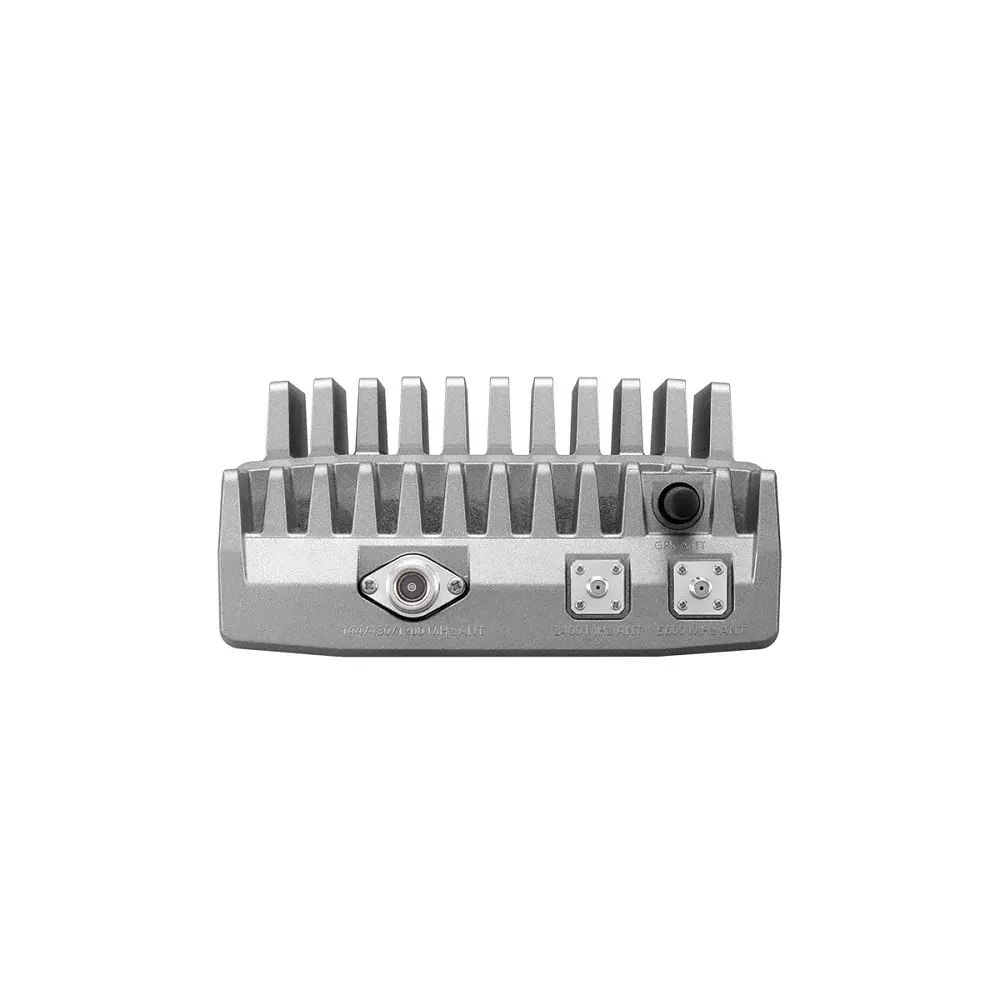

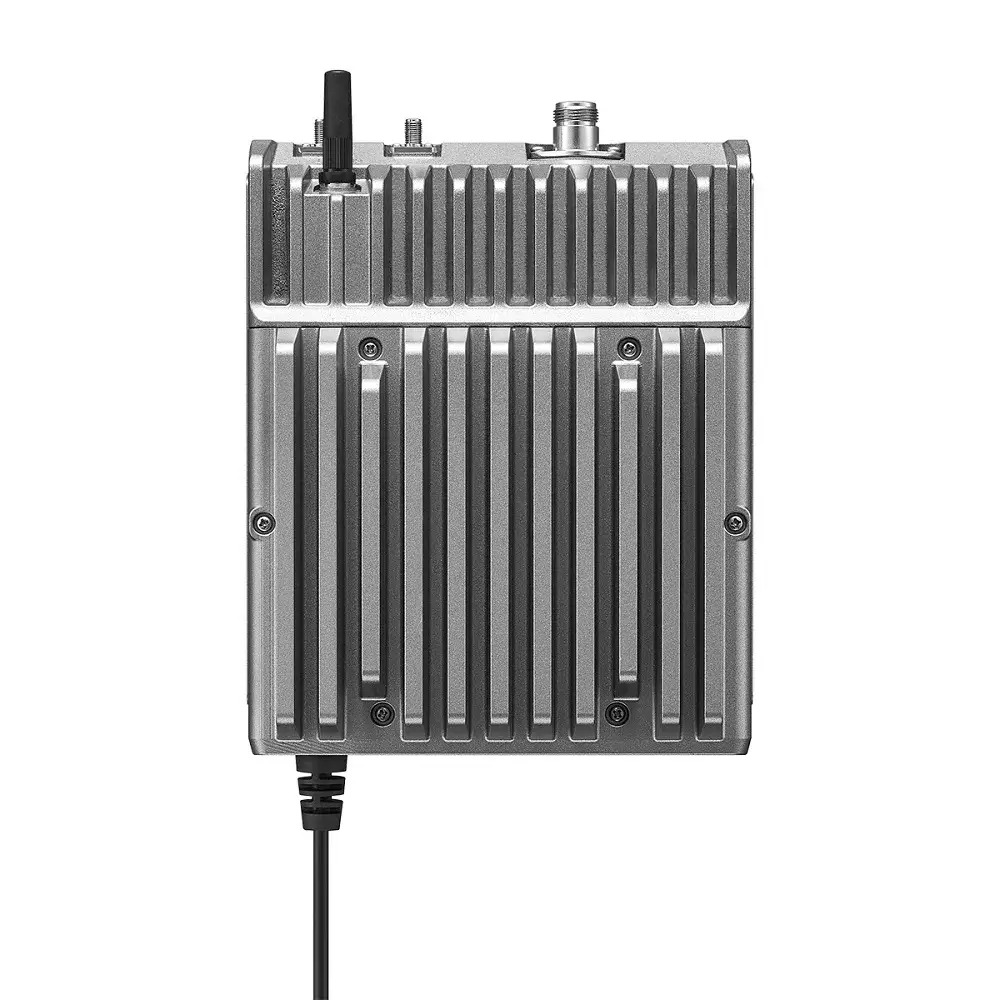

Icom IC-905 dibuat dengan unit RF yang diposisikan di dekat antena bukan di ruang operator. Pendekatan ini mengurangi kehilangan sinyal akibat panjang kabel koaksial yang biasa ditemukan pada sistem SHF lama.

Spektrum Luas

Radio SSB original Icom memiliki fitur spectrum scope waktu dan tampilan waterfall untuk pemantauan spektrum dalam mode Center, Fixed, dan Scroll dengan jangkauan lebar hingga span 50 MHz.

Mode ATV (Amateur TV)

Radio SSB ini mendukung mode ATV (FM-TV) dengan sistem NTSC, PAL, dan SECAM. Dengan menyambungkan kamera analog, anda dapat mengirim dan menerima video secara langsung. Video yang diterima juga dapat ditampilkan melalui monitor eksternal melalui konektor AV-out.

Antena Opsional Bervariasi

Tersedia juga antena kolinear opsional untuk frekuensi 2400, 5600 MHz, dan 10 GHz, serta antena parabola khusus untuk frekuensi 10 GHz.

Fitur D-STAR Lengkap

Radio Icom ini mendukung mode DV dan DD, dan fitur DR (D-STAR Repeater), mode Terminal, dan mode Access Point. Radio ini juga dapat mengirim, menerima, dan menampilkan gambar yang diterima secara langsung.

Transverter Opsional 10 GHz, CX-10G

Perangkat tambahan CX-10G untuk mempermudah pemakaian di frekuensi 10 GHz dengan mengubah frekuensi menjadi sinyal IF 2400 MHz. Ketika tidak digunakan untuk 10 GHz, CX-10G secara otomatis akan masuk ke mode bypass.

Fitur-Fitur Lain Icom IC-905

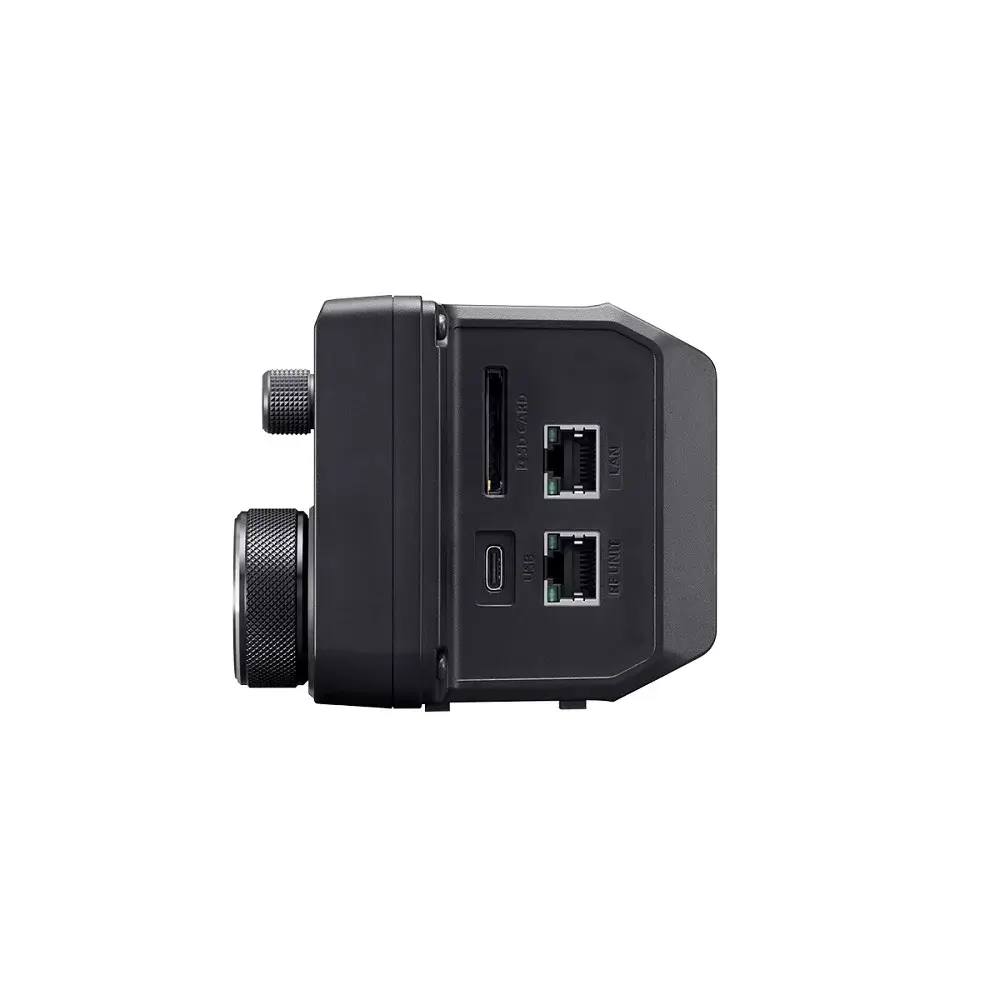

• Slot kartu memori untuk penyimpanan data dan pengaturan
• Slot USB Type-C untuk komputer dan perangkat seluler
• Perlindungan panas terhadap power amplifier
• Fitur ⊿TX, RIT, dan AFC (Automatic Frequency Control)
• Preset mode FT8 satu sentuhan
• Pengaturan data cepat untuk mode SSTV, RTTY, PSK31, JT65B, dan FT8
• Lubang pola AMPS dan dudukan tripod 1/4-20 pada unit kontroller
• Dua channel panggilan untuk setiap frekuensi (2×6 frekuensi)
• 500 channel memori yang terbagi dalam 100 grup
• 50 titik batas scan, 2500 memori repeater, dan 300 memori GPS

Spesifikasi Icom IC-905

GENERAL
Frequency coverage
USA version	144-148, 430-450, 1240-1300, 2300-2309.999999, 2390.000001-2450, 5650-5925 MHz
EUR version	144-146, 430-440, 1240-1300, 2300-2450, 5650-5850 MHz
Mode	SSB, CW, AM, FM, RTTY, DV, DD*1, ATV*1
Power supply requirement	13.8 VDC ±15% (Controller unit)
Antenna impedance	50 Ω
Operating temperature range
Controller unit	0°C-50°C,  32˚F-122˚F
RF Unit	–10°C-55°C, 14˚F-131˚F
Frequency stability	Less than ±65 ppb (Total deviation)
	GPS-Controlled Oscillator
Current drain (at 13.8 VDC)
RX Max. audio/Standby	Less than 3 A/2 A (typical)
TX Max. power	Less than 5.5 A
Dimensions (W x H x D)
Controller unit	200 x 83.5 x 82 mm; 7.9 x 3.3 x 3.2 in
RF unit	172 x 87 x 210 mm; 6.8 x 3.4 x 8.3 in
Weight (Approximate)
Controller unit	940 g; 2.1 lb. (supplied accessories not included)
RF unit	3.2kg; 7.1 lb. (supplied accessories not included)
*1 1200 MHz and above.
TRANSMITTER
Output power
144, 430/440 MHz	SSB, CW, FM, RTTY, DV : 10 W	AM : 2.5 W
1200 MHz	SSB, CW, FM, RTTY, DV, DD, ATV : 10 W	AM : 2.5 W
2400, 5600 MHz	SSB, CW, FM, RTTY, DV, DD, ATV : 2 W	AM : 0.5 W
Modulation system
SSB	Digital PSN modulation
FM	Digital Reactance modulation
AM	Digital Low Power modulation
DV, DD	Digital GMSK modulation
ATV	Digital Reactance modulation
Spurious emission
144, 430/440 MHz	Less than -60 dBc
1200 MHz	Less than -53 dBc
2400, 5600 MHz	Less than -46 dBc
Microphone impedance	2.2 kΩ
RECEIVER
Receiver system
144, 430/440 MHz	RF Direct Sampling
1200, 2400, 5600 MHz	Down Conversion IF Sampling
IF Frequency
1200 MHz	1st IF: 331 ~ 371 MHz
2400, 5600 MHz	1st IF: 914 MHz band, 2nd IF: 346 MHz band
Sensitivity
	144, 430, 1200, 2400 MHz bands	5600 MHz band
SSB, CW (Filter: SOFT) (at 10 dB S/N)	Less than -19 dBμV (0.11 μV)	Less than -16 dBμV (0.15 μV)
AM (at 10 dB S/N)	Less than  0 dBμV (1.0 μV)	Less than 3 dBμV (1.4 μV)
FM (at 12 dB SINAD)	Less than -15 dBμV (0.17 μV)	Less than -12 dBμV (0.25 μV)
DV (at 1% BER (PN9)	Less than -9 dBμV (0.35 μV)	Less than -6 dBμV (0.50 μV)
DD (at 1% BER (PN9)	Less than 4 dBμV (1.58 μV) (1200, 2400 MHz bands only)	Less than 7 dBμV (2.23 μV)
Sensitivity for RED	144, 430/440, 1200, 2400, 5600 MHz bands
SSB, CW (BW=2.4 kHz, Filter : SOFT, at 12 dB SINAD)	Less than -6 dBμV emf
AM (BW=4 kHz, 60% modulation, at 12 dB SINAD)	Less than 0 dBμV emf
FM (BW=7 kHz, 60% modulation, at 12 dB SINAD)	Less than -6 dBμV emf
Selectivity
SSB (BW=2.4 kHz, Filter: SHARP)	More than 2.4 kHz/-3 dB
	Less than 3.6 kHz/-60 dB
CW (BW=500 Hz)	More than 500 Hz/-3 dB
	Less than 700 Hz/-60 dB
RTTY (BW=500 Hz)	More than 500 Hz/-3dB
	Less than 700 Hz/-60 dB
AM (BW=6 kHz)	More than 6.0 kHz/-3 dB
	Less than 15 kHz/-60 dB
FM (BW=15 kHz)	More than 12.0 kHz/-6 dB
	Less than 20 kHz/-60 dB
DV (Ch. Spacing=12.5 kHz)	Less than -50 Db
DD (Ch. Spacing=300 kHz)	Less than -40 dB
Audio output power
Internal SP	More than 530 mW (12 Ω, 1 kHz, 10% distortion)
External SP	More than 200 mW (8 Ω, 1 kHz, 10% distortion)
AV-OUT	More than -6 dBV (600 Ω, Max. power) 1 V p-p typ.  (Test pattern)
AF Output Impedance
External SP	8 Ω
AV-OUT	600 Ω (Audio), 75 Ω (Video)
*Specifying PREAMP ON in 144, 430/440, and 1200 MHz bands. No switching function for PREAMP ON/OFF in 2400 and 5600 MHz bands.
* All stated specifications are subject to change without notice or obligation.

Aksesoris Standar Icom IC-905

• Aksesoris konektor
• CW Key Plug
• Kabel power – OPC-2488
• Kabel kontrol
• Antena GPS
• Microphone – HM-243
• Cushion sheet
• Bracket
• U-bolt clamp kit
• Spare fuse

Aksesoris Opsional Icom IC-905

• Transverter 10 GHz – CX-10G
• Antena Collinear – AH-24, AH-56, AH-100, AH-109PB
• Desktop Stand – MBF-705
• Kabel kontrol – OPC-2513, OPC-2509
