Yaesu FT-710

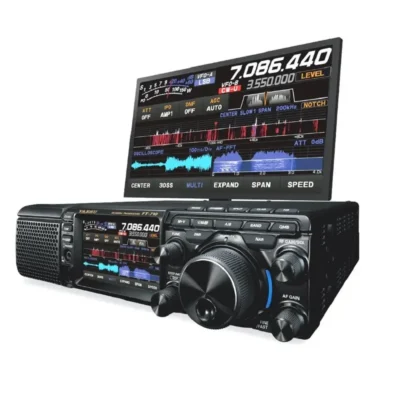

Yaesu FT-710 – MF/HF Transceiver Radio

Yaesu FT-710 adalah radio SSB berbasis SDR atau perangkat lunak (software defined radio) terbaru, termurah dan original dari Yaesu. Berbeda dengan FTDX10 dan FTDX101D/MP, radio ini menggunakan desain SDR direct sampling bukan desain hybrid dengan filter atap.

Radio MF/HF Yaesu FT-710 dibuat dengan frekuensi 160 hingga 6 meter dengan transmitter 100 W dan berbagai fitur berguna termasuk layar sentuh TFT berwarna dengan resolusi tinggi.

Dalam box radio SSB FT-710 meliputi unit radio, speaker (SP-40), perangkat keras untuk memasang speaker di samping radio. Selain itu ada juga kabel power DC, microphone (SSM-75E), sekring cadangan dan buku panduan.

Fitur-Fitur Yaesu FT-710

Berikut ini adalah fitur-fitur terbaik dari radio SSB Yaesu FT-710.

Layar Sentuh

Radio original Yaesu ini dilengkapi dengan layar sentuh berwarna berukuran 4.3 inci dengan resolusi tinggi. Layar ini memudahkan anda untuk melihat informasi yang ditampilkan dan menggunakan radio dengan sentuhan jari.

3DSS

Fitur 3DSS menampilkan spektrum sinyal dalam bentuk 3D ( 3 dimensi) secara real time. Dengan tampilan ini, anda dapat melihat aktivitas frekuensi yang sedang berlangsung.

VMI (Indikator Mode VFO)

Indikator ini menunjukkan mode operasional yang sedang berlangsung (VFO-A, VFO-B, Mode Memori dan Clarifier/Split) secara sekilas. Ini membantu pengguna untuk mengetahui status operasional radio dengan cepat dan mudah.

Mode Preset Yaesu FT-710

Fitur ini menyediakan pengaturan yang telah dioptimalkan untuk penggunaan mode FT8. Mode FT8 adalah mode komunikasi digital yang populer di kalangan radio amatir.

Terminal Layar Eksternal (DVI-D)

Yaesu FT-710 dilengkapi terminal untuk menghubungkan layar eksternal (dijual terpisah) sehingga anda dapat melihat informasi dari radio pada layar yang lebih besar.

Dua Port USB Yaesu FT-710

Hadirnya dua port USB memudahkan anda untuk menghubungkan radio ini ke komputer untuk berbagai keperluan, seperti: transfer data, update firmware. Bahkan dengan dua port USB ini anda dapat mengontrol radio dari jarak jauh dengan software tertentu.

Slot Kartu Memori SD

Radio SSB Yaesu FT-710 dilengkapi dengan slot kartu memori SD. Anda dapat menyimpan berbagai data, seperti: rekaman komunikasi, pengaturan radio, memori channel dan screenshot layar.

Yaesu FT-710 Support Antena Tuner

Yaesu FT-710 juga dapat dihubungkan dengan antena tuner FC-40 (dijual terpisah) yang memudahkan pengguna untuk menyetel antena secara otomatis.

Kontrol Jarak Jauh Yaesu FT-710

Selain itu, ada juga fitur untuk mengendalikan radio dari jarak jauh melalui sistem kontrol jarak jauh jaringan (tersedia dalam waktu dekat)

Fitur-Fitur Lain Yaesu FT-710

HF/50MHz Band 100W SDR

Radio SSB Yaesu FT-710 adalah radio amatir yang menggunakan teknologi SDR (Software Defined Radio) canggih. Radio SSB dengan frekuensi HF (High Frequency) dan 50 MHz dengan power output hingga 100 Watt.

Optimalisasi Bandwidth Penerimaan SDR

Radio HF Yaesu FT-710 menggunakan konverter A/D (Analog ke Digital) dan FPGA (Field Programmable Gate Array) beresolusi tinggi. Fitur ini sama dengan yang digunakan untuk radio SDR Yaesu kelas atas.

Konfigurasi ini menghasilkan performa penerimaan sinyal yang luar biasa.

Unit Front End RF Kuat & Osilator Noise Rendah

Dilengkapi dengan front end RF yang kuat dan sistem osilator dengan tingkat kebisingan rendah, radio ini mampu menerima multi sinyal. Spesifikasi teknis yang mendukung kemampuan ini antara lain:

• RMDR (Reciprocal Mixing Dynamic Range): 113dB+ (semakin tinggi nilainya semakin baik kemampuan menerima sinyal lemah di antara sinyal kuat)
• BDR (Blocking Dynamic Range): 127dB+ (semakin tinggi nilainya semakin baik kemampuan menerima sinyal yang diinginkan di dekat sinyal pengganggu yang kuat)
• 3rd IMDR (Third order Intermodulation Distortion Ratio): 102dB+ (semakin tinggi nilainya semakin rendah tingkat distorsi yang dihasilkan oleh gangguan sinyal)
• TX Phase Noise: -143 dBc/Hz (semakin rendah nilainya semakin bersih sinyal output yang dihasilkan)

Filter Band Pass Khusus Frekuensi Amatir

Filter ini membantu menghilangkan sinyal pengganggu di luar frekuensi sehingga komunikasi menjadi lebih bersih dan jelas.

Tuner Antena Otomatis

Tuner antena otomatis internal yang berkecepatan tinggi dan memiliki memori untuk 100 channel. Fitur ini membuat penyetelan antena yang cepat dan efisien serta menyimpan pengaturan untuk penggunaan di kemudian hari.

Reduksi Noise dengan DSP

FT-710 dilengkapi dengan prosesor sinyal digital (DSP) 32 bit dual core berkecepatan tinggi. DSP ini efektif dalam menghilangkan interferensi (QRM) yang tidak diinginkan sehingga suara yang diterima menjadi lebih bersih.

Speaker dengan Peningkatan Akustik (AESS)

Radio SSB ini juga dilengkapi dengan speaker (SP-40) yang menggunakan teknologi AESS (Acoustic Enhanced Speaker System). Teknologi ini menghasilkan suara output berkualitas tinggi sehingga komunikasi menjadi lebih jelas.

Spesifikasi Yaesu FT-710

General
Tx Frequency Ranges	1.8MHz band – 50MHz band (Amateur bands only)
	70MHz – 70.5MHz (UK Amateur bands only)
Rx Frequency Range	30kHz – 75MHz (Operating)
	10kHz – 54.999999MHz (Specified performance, Amateur bands only)
	59MHz – 59.999999MHz (Specified performance, Amateur bands only)
	60MHz – 74.999999MHz (Specified performance)
	76MHz – 77.999999MHz (Specified performance)
Emission Modes	A1A (CW), A3E (AM), J3E (SSB), F3E (FM)
Frequency Steps	1/5/6.25/10/12.5/15/20/25/50/100Hz (CW/SSB/AM)
	100Hz (FM) “FINE” tuning “ON”
Antenna Impedance	50 ohms, unbalanced
	16.7 – 150 ohms, unbalanced (Tuner ON, 1.8MHz – 29.7MHz Amateur bands)
	25 – 100 ohms, unbalanced (Tuner ON, 50MHz Amateur band)
Operating Temperature Range	0°C to +50°C (+32°F to +122°F)
Frequency Stability	Less than ±1ppm (–10°C to +50°C)
Supply Voltage	DC 13.8V ±15%
Power Consumption (Approx.)	RX: 1.0A (no signal)
	Rx (Signal Present) 2,2 A
	TX (100 W) 21 A
Dimensions (W×H×D)	9.4″ × 3.1″ × 9.7″ (239 × 80 × 247 mm)
Weight (Approx.)	9.92 lbs. (4.5 kg)
Transmitter
Power Output	5 – 100W (1.5 – 25W AM Carrier)
Modulation Types	J3E (SSB), A1A (CW)
	A3E (AM)
	F3E (FM) Variable Reactance
Maximum FM Deviation	±5kHz (Narrow ±2.5kHz)
Harmonic Radiation	Better than –50dB (1.8MHz – 29.7MHz Amateur bands)
	Better than –63dB (50MHz Amateur band:100 W)
SSB Carrier Suppression	At least 60dB below peak output
Undsired Sideband Suppression	At least 60dB below peak output
Bandwidth	3kHz (LSB/USB), 500Hz (CW)
	2kHz (AM), 16kHz (FM)
Audio Response (SSB, AM)	Not more than -6dB from 300 to 2700Hz
Microphone Impedance	600 ohms (200 to 10k ohms)
Receiver
Circuit Type	Direct sampling Superheterodyne
Intermediate Frequencies	SSB/CW: 18kHz
	AM/FM: 24kHz
Sensitivity (TYP)	SSB/CW(BW:2,4 kHz/10 dB S+N/N)
	1,8 MHz – 30,0 MHz 0,16 µ V (IPO:AMP2)
	50 MHz – 54 MHz, 0,125 µ V (IPO:AMP2)
	70 MHz – 70,5 MHz, 0,16 µ V (IPO:AMP2)
	AM (BW:6 kHz/10 dB S+N/N 30 % modulation @400 Hz)
	0,5 MHz – 1,8 MHz, 6,3 µ V
	1,8 MHz – 30 MHz 2 µ V  (IPO:AMP2)
	50 MHz – 54 MHz 0,125 µ V 以下(IPO: AMP2
	70 MHz – 70,5 MHz 2 µ V (IPO:AMP2)
	FM (BW:12 kHz, 12 dB SINAD 3,5 kHz DEV @ 1kHz)
	28 MHz – 30 MHz 0,25 µ V (IPO:AMP2)
	50 MHz – 54 MHz 0,2 µ V (IPO:AMP2)
	70 MHz – 70,5 MHz 0,25 µ V (IPO:AMP2)
Selectivity (WIDTH:Center)	Mode	-6 dB	-60 dB
	CW (BW=0,5 kHz)	0.5kHz or better	0,75kHz or less
	SSB (BW=2.4kHz)	2,4 kHz or better	3,6 kHz or less
	AM (BW=6 kHz)	6 kHz or better	15 kHz or less
	FM (BW=12 kHz)	12 kHz or better	25 kHz or less
Image Rejection	70dB or Better (1.8 MHz – 28 MHz Amateur bands)
	60dB or Better (50 MHz Amateur bands)
Maximum Audio Output	2.5 W into 4 ohms with 10% THD
Audio Output Impedance	4 to 16 ohms (4 Ohm: Nominsl)
Conducted Radiation	Less than 4nW

Aksesoris Standard Yaesu FT-710

• Speaker – SP-40
• Microphone – SSM-75E
• Kabel Power DC dengan Spare Fuse
• Buku Panduan
