KonsultasiAntena terarah 10 GHz untuk IC-905

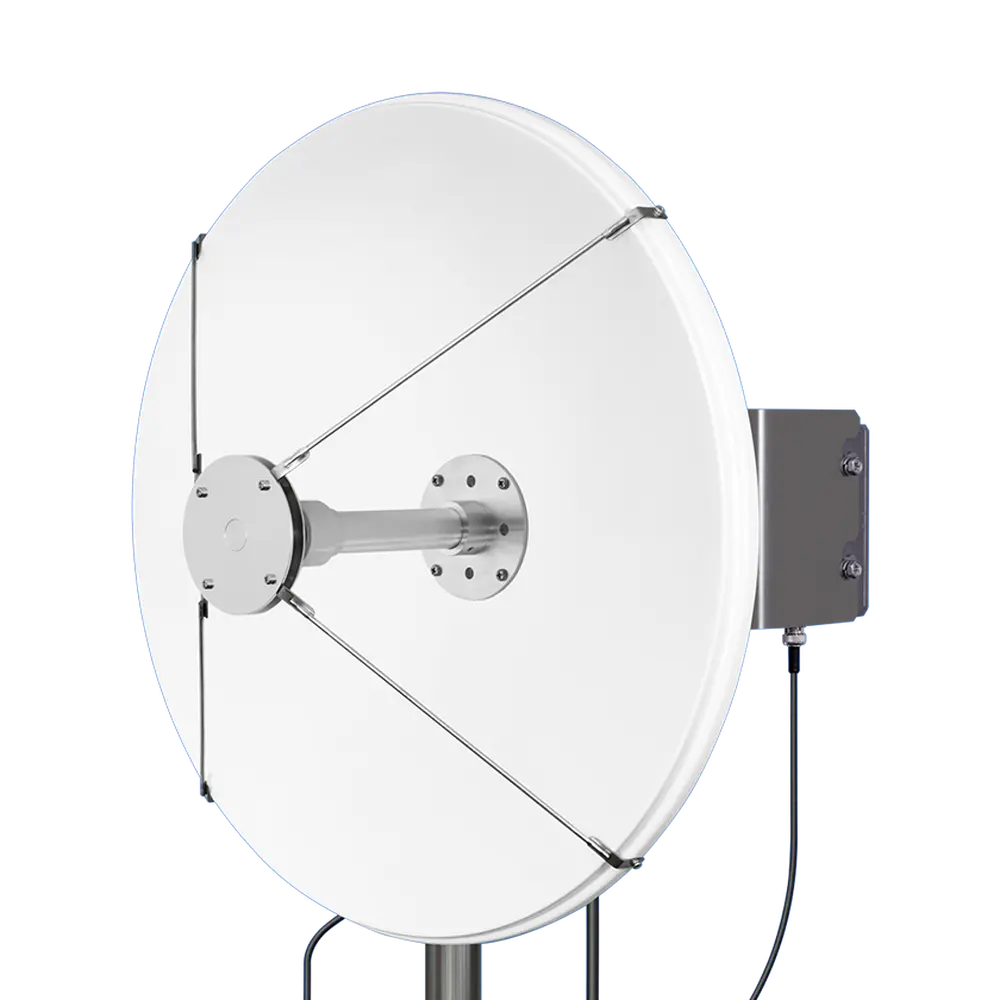

Icom AH-109PB adalah antena parabola 10 GHz yang tercantum untuk IC-905 dan CX-10G. Gain tipikal 31 dBi dan lebar berkas sekitar 4° pada bidang E menunjukkan bahwa antena ini ditujukan untuk jalur yang diarahkan secara cermat, berbeda dari AH-100 yang omnidirectional pada bidang horizontal. Gain yang lebih tinggi tidak otomatis menjamin komunikasi: posisi, arah, tinggi, penghalang dan rugi kabel tetap menentukan kinerja sistem.
Hal yang perlu dipastikan dalam pemasangan
AH-109PB bekerja pada 10,0–10,5 GHz, mempunyai polarisasi vertikal dan impedansi tipikal 50 Ω. Batas daya masukannya 10 W. Konektor AH-109PB adalah SMA-J, sehingga kabel serta konektor sisi perangkat harus dicocokkan, bukan diasumsikan sama dengan antena collinear. Diameter tiang pemasangan yang dicantumkan adalah 32–60,5 mm. Rating ketahanan angin 50 m/s dinyatakan untuk diameter tiang 60,5 mm; angka itu tidak boleh diterapkan tanpa memeriksa tiang, pengikat dan kondisi lokasi sebenarnya.
Kelengkapannya mencakup semi-rigid cable, pole clamps, dan hex head bolts. Berat sekitar 2 kg sudah termasuk bracket. Dalam penawaran proyek, tentukan arah titik komunikasi dan detail struktur penyangga agar pemilihan antena terarah ini disertai kebutuhan mekanik yang sesuai.
Spesifikasi Icom AH-109PB
| Jenis | Antena parabola band 10 GHz |
|---|---|
| Sistem yang dicantumkan Icom | IC-905 dan CX-10G |
| Rentang frekuensi | 10,0–10,5 GHz |
| Gain | 31 dBi tipikal |
| Daya masukan maksimum | 10 W |
| Lebar berkas half-power | Sekitar 4° pada bidang E |
| Polarisasi | Vertikal |
| Impedansi | 50 Ω tipikal |
| VSWR | 2,0 atau kurang |
| Konektor | SMA-J |
| Diameter tiang | 32–60,5 mm |
| Ketahanan angin | 50 m/s pada tiang berdiameter 60,5 mm |
| Berat dengan bracket | 2,0 kg |
Sampaikan konfigurasi 10 GHz IC-905/CX-10G, arah jalur, ukuran tiang, panjang kabel dan lokasi pemasangan saat meminta penawaran. Tim dapat memeriksa apakah antena parabola ini sesuai dengan rancangan.
