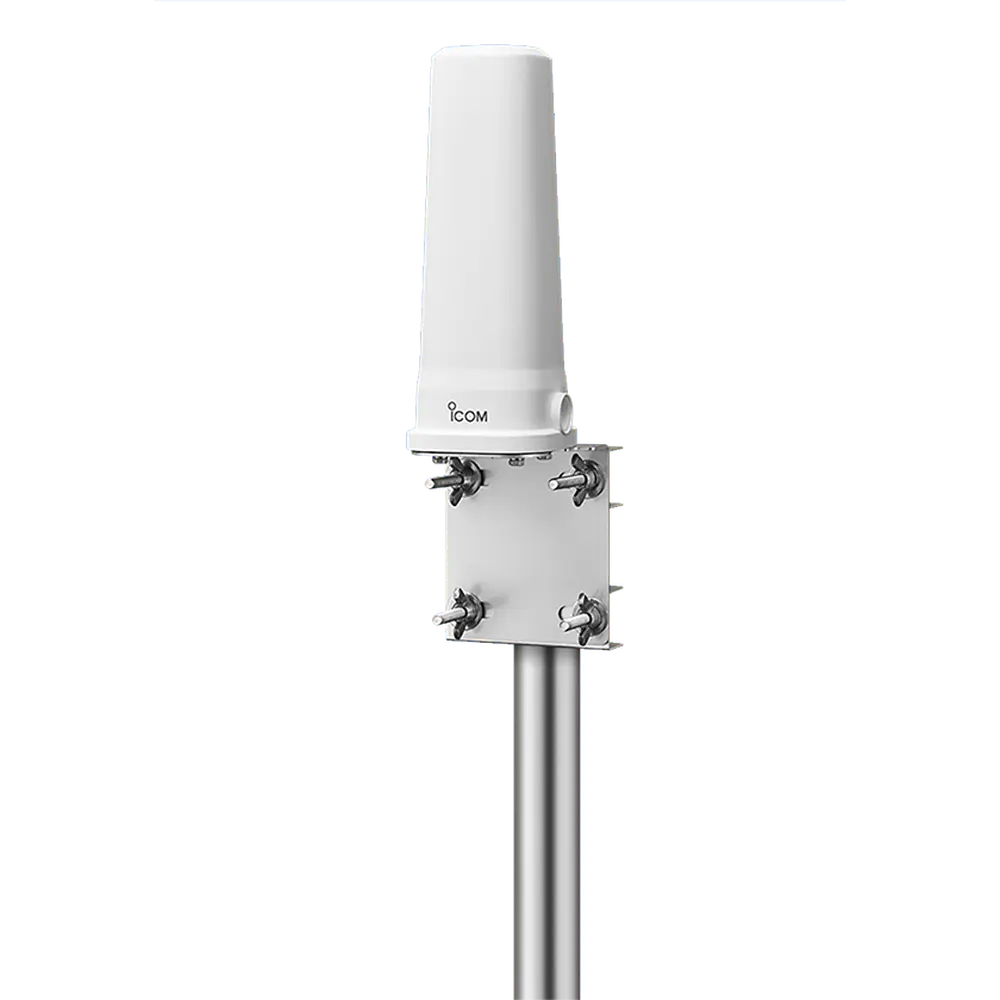

Icom AH-56 Antena Collinear 5600 MHz untuk IC-905

AH-56 untuk operasi IC-905 pada band 5600 MHz

Icom AH-56 adalah antena collinear resmi Icom untuk band 5600 MHz IC-905. Rentang frekuensinya 5650–5925 MHz dan pola bidang horizontalnya omnidirectional. Dengan pola tersebut, antena tidak perlu diarahkan seperti antena parabola, tetapi lokasi pemasangan dan kondisi jalur tetap menentukan hasil penerimaan serta transmisi. AH-56 harus dipilih untuk band yang sesuai; antena 2400 MHz AH-24 dan antena 10 GHz AH-100 bukan pengganti pada frekuensi ini.

Detail pemasangan dan pemilihan kabel

Gain tipikal AH-56 adalah 5 dBi dengan VSWR 1,5 atau kurang. Konektor input/output adalah SMA-R. Pada frekuensi 5,6 GHz, pilihan kabel, panjang jalur dan jenis konektor menjadi bagian penting dari desain instalasi; jangan menganggap kabel koaksial yang sama akan memberi rugi yang sama pada semua band. Tentukan posisi antena terlebih dahulu, lalu hitung kebutuhan kabel berdasarkan produk kabel yang benar-benar digunakan.

Unit mempunyai rating IP67 dan suhu operasi −25 °C hingga +55 °C. Bracket dan U-bolt clamp kit tercantum dalam kelengkapan, sehingga ada dasar untuk merencanakan pemasangan pada struktur yang sesuai. Pemeriksaan mekanik penyangga, pengikatan kabel dan proteksi sambungan tetap diperlukan meskipun badan antena berperingkat IP67.

Spesifikasi Icom AH-56

Sampaikan konfigurasi IC-905, band kerja, rencana tinggi antena dan panjang kabel saat meminta penawaran agar antena dan komponen instalasi dapat dicocokkan.
