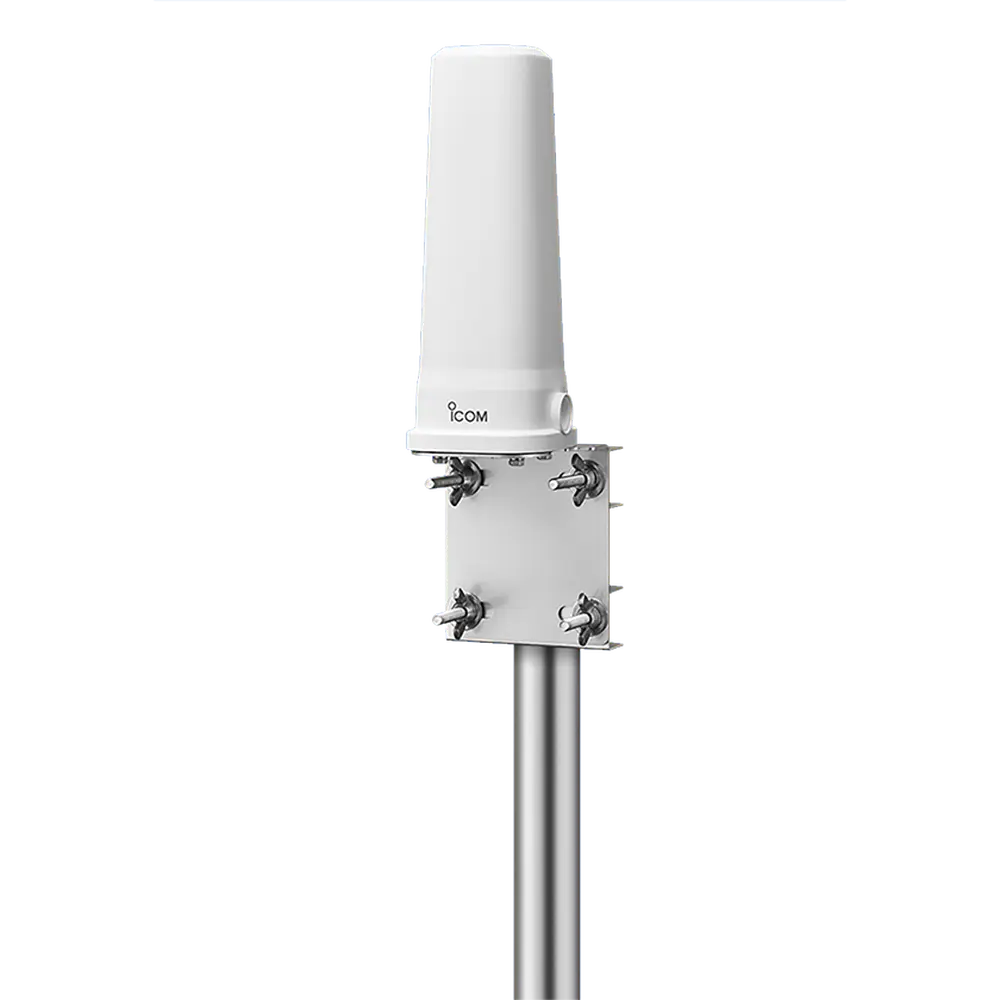

Icom AH-100 Antena Collinear 10 GHz untuk IC-905

Antena collinear 10 GHz untuk sistem IC-905

Icom AH-100 adalah antena collinear Icom untuk band 10 GHz dalam sistem IC-905 dan/atau CX-10G. Pola horizontal omnidirectional membantu ketika rancangan komunikasi memerlukan penerimaan dan transmisi ke beberapa arah di sekitar titik pemasangan. Ini berbeda dari antena parabola AH-109PB yang mempunyai berkas lebih sempit dan perlu diarahkan secara lebih presisi. Kedua model bekerja pada rentang 10,0–10,5 GHz, tetapi pilihan pola antena mengikuti kebutuhan jalur komunikasi.

Pilih sesuai konfigurasi 10 GHz

Gain tipikal AH-100 adalah 5 dBi dan VSWR yang tercantum 1,5 atau kurang. Konektor antena AH-100 adalah SMA-R. Sebelum pengadaan, periksa bahwa sistem IC-905 memang dikonfigurasi untuk band 10 GHz, termasuk perangkat terkait, konektor dan jalur koaksial. Pada frekuensi tinggi ini, kesalahan pemilihan konektor atau rugi kabel dapat menjadi masalah instalasi. Jangan memakai AH-100 sebagai antena untuk band 2400 atau 5600 MHz hanya karena bentuknya serupa dengan AH-24 dan AH-56.

AH-100 berperingkat IP67 dan suhu operasi −25 °C hingga +55 °C. Kelengkapannya mencakup bracket dan kit U-bolt clamp. Walaupun badan antena mempunyai perlindungan tersebut, koneksi kabel dan struktur penyangga perlu dirancang agar tetap terlindungi di lokasi pemasangan.

Spesifikasi Icom AH-100

Untuk penawaran, kirim konfigurasi IC-905/CX-10G, kebutuhan arah komunikasi, lokasi antena dan rancangan kabel. Data tersebut membantu memilih antara pola omnidirectional AH-100 atau alternatif antena terarah.
