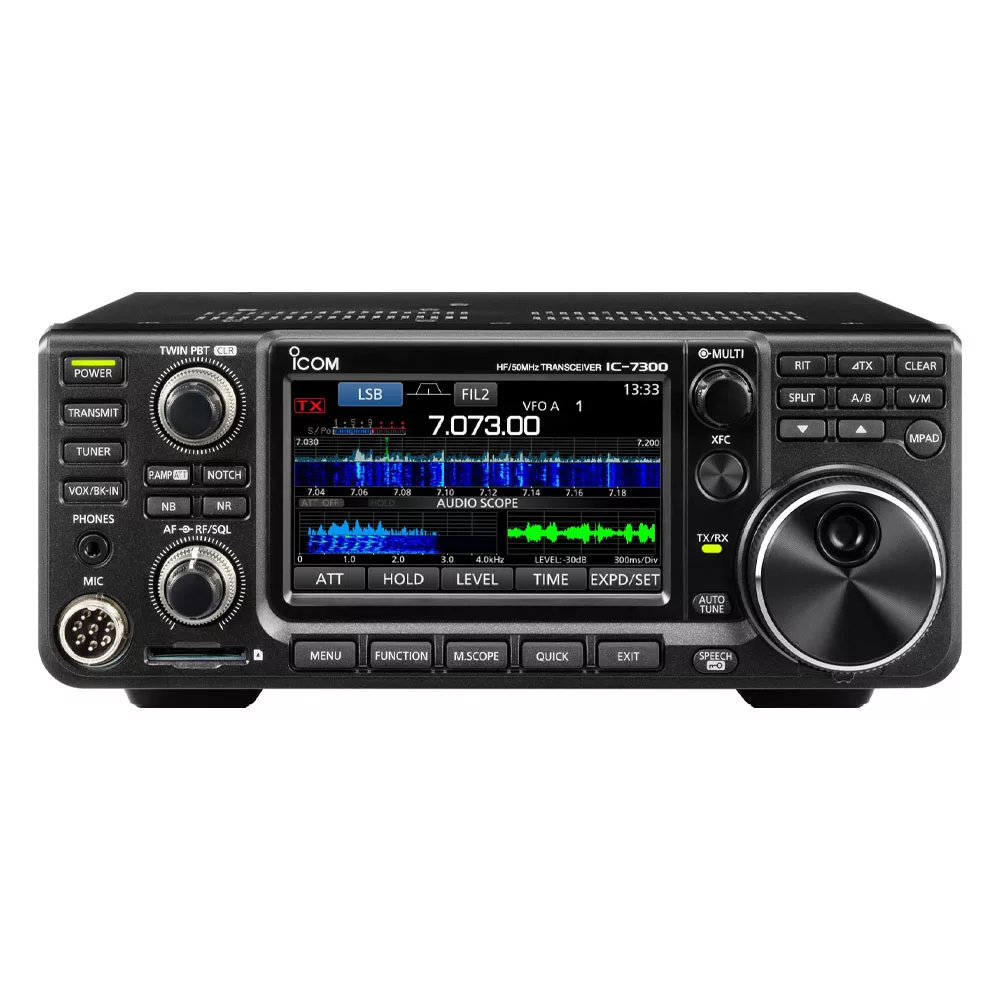

Icom IC-7300
Icom IC-7300 adalah radio HF canggih yang sangat mudah digunakan. Dengan layar sentuh yang besar dan tombol-tombol yang mudah dijangkau, pengguna dapat dengan cepat menemukan frekuensi yang diinginkan. Radio ini juga memiliki fitur-fitur, seperti: tampilan spektrum yang berwarna-warni dan dapat menyimpan berbagai pengaturan.
Fitur-Fitur Icom IC-7300
Class Leading Real-Time Spectrum Scope
Spektrum waktu nyata pada IC-7300 memiliki resolusi, kecepatan penyapuan dan rentang dinamis yang terdepan di kelasnya. Dengan menyentuh layar spektrum di sekitar sinyal tersebut, bagian yang disentuh akan diperbesar. Sentuhan kedua pada layar spektrum akan mengubah frekuensi operasi sehingga Anda dapat menyetel dengan akurat.
Waterfall Beresolusi Tinggi
Fungsi waterfall menunjukkan perubahan kekuatan sinyal seiring waktu sehingga mudah untuk menemukan sinyal lemah yang mungkin tidak terlihat di spektrum.
Audio Scope
Fungsi audio scope dapat digunakan untuk mengamati berbagai karakteristik audio frekuensi (AF), seperti: tingkat kompresor microphone, lebar filter, lebar filter notch dan bentuk gelombang penekanan dalam mode CW.
Sistem Sampling RF Langsung
Rig Icom ini menggunakan sistem sampling RF langsung di mana sinyal RF langsung dikonversi menjadi data digital dan diproses di FPGA (Field-Programmable Gate Array).
Fungsi Baru “IP+”
Fungsi “IP+” yang baru meningkatkan kinerja titik intersepsi orde ketiga (IP3). Ketika sinyal lemah diterima di dekat gangguan yang kuat, konverter analog ke digital (AD) dioptimalkan untuk mengurangi gangguan sinyal.
Karakteristik RMDR & Noise Fase Terdepan di Kelasnya
IC-7300 memiliki Rentang Dinamis Rasio Reciprocal Mixing (RMDR) sekitar 100 dB* dan karakteristik noise fase yang meningkat hingga 20 dB pada jarak frekuensi 2 kHz dibandingkan IC-7200.
*Pada jarak frekuensi 2 kHz (frekuensi penerimaan: 14,2 MHz, MODE: CW, IF BW: 500 Hz).
15 Filter Band Pass Diskrit
IC-7300 memiliki 15 filter band-pass RF diskrit. Sinyal RF hanya melewati salah satu filter band-pass, sementara sinyal di luar jangkauan ditolak. Gulungan faktor Q tinggi digunakan untuk meminimalkan kehilangan pada filter band-pass RF.
Tuner Antena Otomatis Terintegrasi
Tuner antena menyimpan pengaturan berdasarkan frekuensi transmisi sehingga dapat menyetel dengan cepat saat anda berpindah frekuensi. Fungsi Enforced Tuning untuk penyetelan antena sementara dengan jangkauan yang luas dalam keadaan darurat.
*Catatan: Jangan gunakan fungsi Enforced Tuning kecuali dalam keadaan darurat. Power transmisi mungkin berkurang.
Knob Multi-Dial untuk Operasi Lancar
Kombinasi kenop multi dial dan layar sentuh dengan pemakaian yang cepat dan lancar. Ketika anda menekan knob multi dial, item menu ditampilkan di sisi kanan layar.
Layar LCD Besar
Layar sentuh TFT LCD warna berukuran 4,3 inci dengan pemakaian yang mudah. Dengan papan tombol software pada layar sentuh, pengguna mudah mengatur berbagai fungsi dan mengedit isi memori.
Mode Preset FT8 dengan Satu Sentuhan
Memori preset menghadirkan penggunaan mode FT8 yang lancar. Anda dapat langsung memulai pemakaian mode FT8 hanya dengan memilih [FT8] dari menu PRESET. Lima memori preset dapat disimpan.
Kualitas Suara Bagus
Untuk memberikan kualitas suara yang unggul, unit speaker baru telah ditambahkan dengan alokasi ruang khusus di dalam sasis aluminium die cast.
Slot Kartu Memori SD untuk Penyimpanan Data
Slot kartu memori SD pada radio rig original Icom ini untuk penyimpanan berbagai konten, seperti: suara penerimaan dan transmisi, memori suara, memori RTTY/CW, log decoding RTTY dan gambar tangkapan layar. Data pengaturan pribadi dan pembaruan firmware juga dapat disimpan di kartu SD untuk pengaturan yang mudah.
Spesifikasi Icom IC-7300
General |
|
Frequency coverage | |
Rx* | 0.030–74.800MHz (Guaranteed range: 0.500–29.999, 50.000–54.000MHz, 70.000–70.500MHz.) |
Tx* | 1.800–1.999MHz, 3.500–3.800MHz, 7.000–7.200MHz, 10.100–10.150MHz, 14.000–14.350MHz, 18.068–18.168MHz, 21.000–21.450MHz, 24.890–24.990MHz, 28.000–29.700MHz, 50.000–52.000MHz, 70.000–70.500MHz * 70 MHz band is for EUR version. Each frequency range is differ according to versions. |
Mode | SSB, CW, RTTY, AM, FM |
Number of channels | 101 (99 regular, 2 scan edges) |
Antenna connector | SO-239 (50Ω) |
Power supply requirement | 13.8V DC ±15% |
Power consumption | |
Tx | 21A (at 100W output power) |
Rx | 0.9A typical (Standby), 1.25A (Maximum audio) |
Operating temperature range | –10˚C to +60˚C; 14˚F to 140˚F |
Frequency stability | Less than ±0.5ppm (–10˚C to +60˚C; 14˚F to 140˚F) |
Frequency resolution | 1Hz |
Dimensions (W×H×D) (projections not included) | 240×94×238mm; 9.45×3.7×9.37in |
Weight (approximately) | 4.2kg; 9.26lb |
Transmitter |
|
Output power (HF/50MHz) | |
SSB, CW, FM, RTTY | 2–100W (HF/50MHz), 2–50W (70MHz) |
AM | 1–25W (HF/50MHz), 1–12.5W (70MHz) |
Modulation system | |
SSB | Digital P.S.N. modulation |
AM | Digital Low power modulation |
FM | Digital Reactance modulation |
Spurious emissions | Less than –50dB (HF bands), Less than –63dB (50MHz band), Less than –60dB (70MHz band) |
Carrier suppression | More than 50dB |
Unwanted sideband | More than 50dB |
Microphone impedance | 600Ω |
Receiver |
|
Receiver system | Direct Sampling Superheterodyne |
Intermediate frequency | 36kHz |
Sensitivity | |
SSB/CW | (BW: 2.4kHz at 10dB S/N) 1.8–29.995MHz 0.16μV (Preamp 1 ON) 50MHz 0.13μV (Preamp 2 ON) 70MHz 0.16μV (Preamp 2 ON) |
AM | (BW: 6kHz at 10dB S/N) 0.5–1.8MHz 12.6μV (Preamp 1 ON) 1.8–29.995MHz 2.0μV (Preamp 1 ON) 50MHz 1.0μV (Preamp 2 ON) 70MHz 1.0μV (Preamp 2 ON) |
FM | (BW: 15kHz at 12dB SINAD) 28.0–29.7MHz 0.5μV (Preamp 1 ON) 50MHz 0.25μV (Preamp 2 ON) 70MHz 0.25μV (Preamp 2 ON) |
Sensitivity (for RED version) | |
SSB/CW | (BW: 2.4kHz at 12dB SINAD) 1.8–2.999MHz 10dBμV emf (Preamp 1 ON) 3.0–29.999MHz 0dBμV emf (Preamp 1 ON) 50MHz -6dBμV emf (Preamp 2 ON) 70MHz -6dBμV emf (Preamp 2 ON) |
AM | (BW: 4kHz, 60% modulation at 12dB SINAD) 1.8–2.999MHz 16dBμV emf (Preamp 1 ON) 3.0–29.999MHz 6dBμV emf (Preamp 1 ON) 50MHz 0dBμV emf (Preamp 2 ON) 70MHz 0dBμV emf (Preamp 2 ON) |
FM | (BW: 7kHz, 60% modulation at 12dB SINAD) 28.0–29.700MHz 0dBμV emf (Preamp 1 ON) 50MHz -6dBμV emf (Preamp 2 ON) 70MHz -6dBμV emf (Preamp 2 ON) |
Squelch sensitivity (Threshold) | |
SSB | Less than 5.6μV |
FM | Less than 0.3μV (HF: Preamp 1 ON, 50/70MHz: Preamp 2 ON) |
Selectivity (sharp filter shape) | |
SSB | (BW: 2.4kHz) More than 2.4kHz / –6dB Less than 3.4kHz / –40dB |
CW | (BW: 500Hz) More than 500Hz / –6dB Less than 700Hz / –40dB |
RTTY | (BW: 500Hz) More than 500Hz / –6dB Less than 800Hz / –40dB |
AM | (BW: 6kHz) More than 6.0kHz / –6dB Less than 10.0kHz / –40dB |
FM | (BW: 15kHz) More than 12.0kHz / –6dB Less than 22kHz / –40dB |
Spurious and image rejection ratio | |
HF | More than 70dB 50/70MHz: More than 70dB (Except for ADC Aliasing) |
Audio output power | More than 2.5W (at 10% distortion with an 8Ω load, 1kHz) |
Tuner | |
Frequency range | 1.9–70MHz bands |
Matching impedance range | 16.7Ω–150Ω unbalanced (VSWR better than 1: 3) |
Tuning accuracy | VSWR 1: 1.5 or less |
Tuning time | 2–3 seconds (Maximum 15 seconds) |
All stated specifications are subject to change without notice or obligation. |
Aksesoris Icom IC-7300
- Microphone – HM-219
- Kabel power DC
- Fuses
- Plugs
Aksesoris Opsional Icom IC-7300
- Microphone – SM-30, SM-50
- Mounting Bracket – MB-118
- Converter – CT-17
- Speaker – SP-23, SP-33, SP-34, SP-35, SP-35L, SP-38
- Antena Tuner – AH-4
- Power Supply – PS-126
- Antena – AH-2b & AH-740
