Icom IC-7760

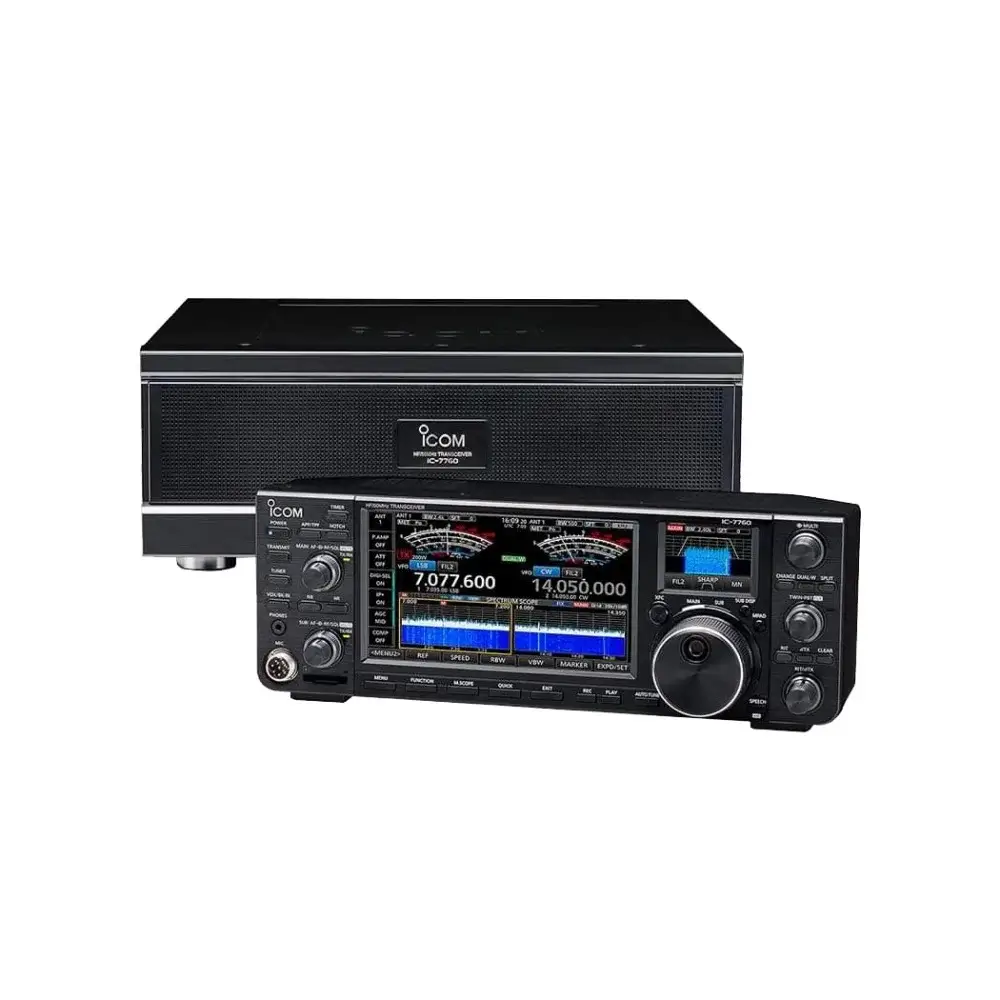

Icom IC-7760 – HF/50 MHz Transceiver

Icom IC-7760 adalah radio komunikasi berkekuatan tinggi yang dirancang untuk memudahkan pengguna dalam berkompetisi dan berburu sinyal jarak jauh. Radio SSB ini memiliki sistem terhubung baru yang menggabungkan kepala kontrol dan unit RF yang dapat dihubungkan menggunakan kabel LAN.

Ini membuat pemasangan lebih mudah dan membantu anda menempatkan unit RF lebih dekat ke antena. Selain itu, anda  dapat menghubungkan radio ini ke jaringan rumah dan mengontrolnya dari manapun tanpa memerlukan PC.

Fitur-Fitur Icom IC-7760

Kemudahan Pemasangan

IC-7760 terdiri dari kepala kontrol jarak jauh yang terpisah dan dek RF serta menggunakan kabel LAN sebagai penghubung yang memudahkan pemasangan. Kabel kontrol (3 m, 9,8 ft) dengan radio dan kabel LAN yang tersedia secara komersial* dapat digunakan untuk memasang dek RF di lokasi yang lebih jauh.

• Kabel LAN: Cat5e atau lebih tinggi. Panjang kabel: Maksimal 100 m, 328 ft

Penggunaan Jarak Jauh Icom IC-7760

Radio HF ini dapat dihubungkan ke kepala kontrol dan dek RF melalui jaringan LAN rumah berkawat*. Karena pengaturan yang sederhana dan tidak memerlukan PC, kepala kontrol IC-7760 dapat dipindahkan ke manapun dan digunakan selama ada koneksi LAN.

• Komunikasi antara kepala kontrol dan dek RF bergantung pada lokias jaringan tempat pemakaian. Dibutuhkan Gigabit Ethernet. Kepala kontrol dapat digunakan pada segmen jaringan yang berbeda dengan dek RF, seperti melalui switch jaringan.

Dua Receiver

IC-7760 memiliki dua receiver MAIN/SUB dari antena hingga speaker sehingga satu bagian receiver tidak saling mempengaruhi. Seperti halnya IC-7851, spektrum dual menyediakan tampilan sekaligus dari band MAIN dan SUB.

Sistem Sampling Langsung RF

Radio rig Icom ini menggunakan sistem sampling langsung RF, di mana sinyal RF dikonversi langsung menjadi sinyal digital dan sinyal tersebut diproses oleh FPGA. Sistem ini menghindari gangguan non linear yang terjadi pada tahap mixer selama pemrosesan sinyal analog.

DIGI-SEL & Preamp Icom IC-7760

Di radio ini, DIGI-SEL mencegah overflow (OVF) karena sinyal di luar band daripada gangguan sinyal dan preamp menggunakan konverter A/D untuk memanfaatkan sepenuhnya jangkauan dinamisnya.

Ketika preamp dihidupkan, preamp akan meningkatkan sinyal yang diinginkan terlebih dahulu. Kemudian DIGI-SEL menyaring sinyal di luar band.

Total 15 BPF (Bandpass Filter) yang Terpisah

Radio SSB ini menggunakan 11 BPF yang terpisah dalam band HF. Selain itu, dengan menggunakan filter tajam yang khusus untuk setiap band amatir, BPF secara efisien mengurangi gangguan sinyal di luar band pada tahap RF dan mencegah overflow pada konverter A/D.

Teknologi DPD (Digital Pre Distortion)

Fungsi DPD memperbaiki gangguan non linear pada penguat akhir dengan menerapkan distorsi terbalik terlebih dahulu. Transmisi sinyal yang bersih dicapai sambil memberikan power output tinggi 200 W pada saat yang sama. Fungsi DPD juga bekerja pada output 1 kW dalam kombinasi dengan IC-PW2*.

*Kabel feedback DPD OPC-2501 diperlukan saat digunakan dengan IC-PW2.

Siklus Kerja 100% pada Output 200 W

IC-7760 menggunakan LDMOS-FET 65 V kelas 450 W di bagian PA dikombinasikan dengan heatsink besar dan sistem pendingin yang efektif untuk mencapai operasi power penuh 200 W siklus kerja penuh*. Operasi mode FT8 yang berkelanjutan juga dimungkinkan.

Selain itu, modulasi dan konversi frekuensi dilakukan melalui pemrosesan sinyal digital, konverter D/A secara langsung mengeluarkan frekuensi transmisi.

• 200 W dan transmisi berkelanjutan 1 jam dengan input 100 V AC (pada suhu ambien 25 ℃.)

Tuner Antena Otomatis

Radio SSB original Icom ini menggabungkan tuner antena internal tipe relay mekanik sebagai yang pertama untuk model 200 W kami. Hal ini memberikan penyetelan yang lebih cepat daripada tipe kapasitor variabel konvensional.

Spektrum Skop Ganda & Waterfall

Spektrum skop ganda memberikan kecepatan sweep yang sangat baik, resolusi dan rentang dinamis yang luas sebesar 100 dB dengan FPGA, DSP dan pemrosesan gabungan CPU untuk band utama dan sub. Dua scope dapat ditampilkan dalam tata letak kiri ke kanan atau atas ke bawah tergantung pada situasi dan kebutuhan.

Tampilan waterfall menunjukkan perubahan dalam spektrum frekuensi secara vertikal, memungkinkan pengguna menemukan sinyal lemah yang sulit dideteksi dengan spektrum scope. Meningkatkan kemungkinan QSO tanpa melewatkan stasiun DX yang lemah.

Audio Scope Icom IC-7760

Layar Audio Scope menunjukkan komponen frekuensi sinyal yang ditransmisikan dan diterima pada FFT scope dan komponen bentuk gelombangnya pada Oscilloscope. Audio Scope memudahkan pemantauan karakteristik sinyal seperti level kompressor microphone, lebar filter dan filter notch.

Penomoran Serial Kontes Otomatis

Fungsi ini sangat kuat dalam kontes CW dan RTTY. Setiap kali memori yang telah diprogram sebelumnya ditransmisikan, nomor seri secara otomatis dihitung dari 001.

Menu FT8 Prasetel

Diperkenalkan dengan IC-7300 karena FT8 secara aktif digunakan di seluruh dunia dalam pemakaian sehari-hari. FT8 dapat dengan mudah diset up dengan hanya memilihnya dari memori [Preset] dan semua item yang diperlukan dapat diatur sekaligus.

RC-28 untuk Knob VFO Kedua

Dengan menghubungkan RC-28 opsional melalui koneksi USB, penyetelan band SUB dari IC-7760 dapat digunakan dengan mudah. Tombol pengalihan MAIN/SUB dapat ditugaskan ke tombol F-1 dan F-2 pada RC-28 dan dapat bekerja sebagai dial utama untuk band MAIN dan SUB.

Output Sinyal I/Q

• Fleksibilitas Digital: Sinyal I/Q yang diterima oleh IC-7760 dapat dioutput dari konektor sinyal I/Q khusus (USB pada dek RF) ke PC untuk output digital. Menggunakan sinyal I/Q pada HDSDR (freeware), Anda dapat mendengarkan sinyal yang diterima atau menampilkan spektrum scope pada PC.
• Peningkatan Kinerja: Digunakan dalam kombinasi dengan CW Skimmer* atau N1MM Logger+*, Anda secara virtual dapat mendekode semua sinyal Morse dalam band. Fungsi ini sangat berguna untuk kontes dan perburuan DX dan panggilan balik yang efektif selama operasi split.
• Paket driver I/Q USB dapat diunduh dari situs web Icom.
• HDSDR, CW Skimmer dan perangkat lunak N1MM Logger+ tidak disediakan oleh Icom.

Fitur-Fitur Menarik Lain dari Icom IC-7760

• Mode CW

  • Pembentukan gelombang keying CW yang dikendalikan FPGA
  • Keyer elektronik multifungsi
  • Kontrol pitch CW dari 300 Hz ~ 900 Hz (langkah 5 Hz)
  • Fungsi pengulangan otomatis
  • Gaya angka Morse normal atau pendek
  • Sistem jack tombol ganda
  • Full break-in dan semi break-in
  • Penalaan otomatis CW
  • Fungsi APF (Audio Peak Filter) dengan bentuk filter, lebar, dan tingkat AF yang dapat disesuaikan
  • Operasi pita 136 kHz (hanya versi EUR)

• Penerima

  • Penerima 30 kHz ~ 60 MHz (beberapa frekuensi tidak dijamin)
  • Dua jenis preamplifier:
    • Preamp 1: Meningkatkan intermodulasi
    • Preamp 2: Preamlifier gain tinggi
  • Atenuator variabel 3 dB ~ 45 dB (langkah 3 dB)
  • Fungsi IP+ meningkatkan kinerja titik potong orde ke-3
  • Fungsi pelacakan pita utama/sub untuk penerimaan keragaman
  • Filter audio puncak ganda untuk mode RTTY
  • Encoder dan decoder RTTY/PSK
  • Konstanta waktu AGC yang dapat disesuaikan dari 0,1 hingga 6 detik (mode FM tetap)

• Pemancar

  • Fungsi pemantauan TX
  • Kontrol daya semua mode
  • Kemampuan VOX (Voice Operated Transmission)
  • Konektor transverter tipe BNC
  • Equalizer mikrofon
  • Lebar pita transmisi yang dapat disesuaikan
  • 50 nada CTCSS
  • Fungsi Batas Daya Transmisi untuk setiap pita

• Operasional

  • Memo pad menyimpan hingga 10 frekuensi dan mode operasi
  • Fungsi split cepat
  • Fungsi Dualwatch cepat
  • Kontrol gain RF dan squelch dengan kenop
  • RIT dan ⊿TX variabel hingga 9.999 kHz
  • Fungsi jam UTC/lokal dan timer
  • Penyetelan dan tampilan pitch 1 Hz
  • Fungsi penguncian dial
  • Rem dial utama yang dapat disesuaikan
  • Jack speaker eksternal untuk penerima utama dan sub
  • Fungsi penabung layar
  • Meter multifungsi (S-meter, Power, ALC, COMP, SWR, Id, Vd, dan TEMP)
  • Fungsi langkah penalaan otomatis
  • Kontrol tuner antena eksternal AH-730 (Ketika AH-730 terhubung, daya output terminal antena yang ditentukan secara otomatis diatur ke 100 W atau kurang)
  • Bisu AF utama/sub
  • Lampu latar LCD/LED yang dapat disesuaikan
  • Port USB untuk koneksi opsional RC-28, keyboard, mouse, dan flash drive USB
• Konektor DVI-D pada kepala kontrol jarak jauh untuk mengeluarkan sinyal digital ke layar eksternal tanpa degradasi sinyal.
• Kombinasi layar sentuh dan kenop multi dial untuk akses mudah ke berbagai pengaturan.
• Slot kartu SD disediakan untuk penyimpanan data.
• Kepala kontrol dengan dua layar utama dan sub. Satu layar utama berukuran 7 inci (800 × 480 piksel, WVGA) dan satu layar kecil berukuran 2,4 inci (320 × 240 piksel) dan kedua layar tersebut adalah layar sentuh.
• Speaker ganda.
• Antena Penerima
  • Konektor RX IN/OUT tipe BNC untuk antena penerima atau koneksi BPF/preamlifier eksternal

Spesifikasi Icom IC-7760

GENERAL
Frequency coverage	Receiver*1	0.030 ~ 60.000 MHz*2
	Transmitter*1	0.1357 ~ 0.1378, 1.810 ~ 1.999, 3.500 ~ 3.800, 7.000 ~ 7.200, 10.100 ~ 10.150, 14.000 ~ 14.350, 18.068 ~ 18.168, 21.000 ~ 21.450, 24.890 ~ 24.990, 28.000 ~ 29.700, 50.000 ~ 52.000 MHz
*1 EUR version. Varies according to version.
*2 Guaranteed range: 0.100 ~ 29.999, 50.000 ~ 54.000 MHz.
Mode		USB, LSB, CW, RTTY, PSK31/63, AM, FM
Number of channels		101 (99 regular, 2 scan edges)
Antenna connectors		SO-239 x 4 (50 0 unbalanced, Tuner off) BNC x 1 (RX antenna In/Out)
Power supply requirement		RF deck 90 ~ 264 V AC Control head 15.0 V DC ±0.75 V (with BC-267A/E)
Power consumption	Tx (High)	800 VA
	Rx	RF deck + control head 150 VA typ. (Stand-by/Max. audio) Control head 3.0 A (Max. audio at 15.0 V DC)
Operating temperature range		0 “C ~ +50 “C; 32 “F ~ 122 “F
Frequency stability		Less than ±0.5 ppm (0″C ~ +50″C; 32″F ~ 122″F)
Frequency resolution		1 Hz (minimum)
Dimensions (W x H x D) (projections not included)		RF deck 425 x 149 x 442 mm; 16.7 x 5.9 x 17.4 in Control head 340 x 118 x 103.5 mm; 13.4 x 4.6 x 4.1 in
Weight (approximately)		RF deck 15.8 kg; 34.8 lb, Control head 2.3 kg; 5.1 lb
TRANSMITTER
Output power (HF/50 MHz)	SSB/CW/FM	1 ~ 200 W
	AM	0.25 ~ 50 W
	Transverter	More than -20 dBm (137 kHz, HF/50 MHz)
Modulation system	SSB	Digital P.S.N. modulation
	AM	Digital Low power modulation
	FM	Digital Reactance modulation
Spurious emissions	Unwanted emission	HF bands: Less than -50 dB, 50 MHz: Less than -66 dB
	Out of band emission	HF bands: Less than -40 dB, 50 MHz: Less than -60 dB
Carrier suppression		More than 50 dB
Unwanted sideband		More than 50 dB
Microphone impedance		600 0hm
RECEIVER
Receiver system		Direct Sampling Superheterodyne
Intermediate frequency		12 kHz
Sensitivity*3 (Filter shape: Soft)		135 kHz band	0.5 ~ 1.799 MHz	1.8 ~ 29.999 MHz	50 MHz band
	SSB/CW (at 10 dB S/N, BW = 2.4 kHz)	1.41 pVtyp.	–	0.16 pVtyp.	0.13 pVtyp.
	AM (at 10 dB S/N, BW = 6 kHz)	–	6.3 pV typ.	2.0 pV typ.	1.0 pV typ.
	FM (at 12 dB SINAD, BW = 15 kHz)	–	–	0.5 pV typ.*4	0.32 pV typ.
*3 HF: Preamp 1 ON, 50 MHz: Preamp 2 ON *4 28.0 ~ 29.7 MHz only
Sensitivity for RED*5 (Filter shape: Soft)		1.8 ~ 2.999 MHz	3.0 ~ 29.999 MHz	28.0 ~ 29.7 MHz	50 MHz band
	SSB (at 12 dB SINAD)	10 dBpV emf	0 dBpV emf	–	-6 dBpV emf
	AM (at 12 dB SINAD)	16 dBpV emf	6 dBpV emf	–	0 dBpV emf
	FM (at 12 dB SINAD)	–	–	0 dBpV emf	-6 dBpV emf
*5 Less than, HF: Preamp 1 ON, 50 MHz: Preamp 2 ON
BW: SSB=2.4 kHz, AM=4 kHz, 60% modulation, FM=7 kHz, 60% modulation
Selectivity (Filter shape: Sharp)			More than	Less than
	SSB (BW: 2.4 kHz)		2.4 kHz/-6 dB	3.6 kHz/-60 dB
	CW (BW: 500 Hz)		500 Hz/-6 dB	700 Hz/-60 dB
	RTTY (BW: 500 Hz)		500 Hz/-6 dB	700 Hz/-60 dB
	AM (BW: 6 kHz)		6.0 kHz/-6 dB	15.0 kHz/-60 dB
	FM (BW: 15 kHz)		12.0 kHz/-6 dB	20.0 kHz/-60 dB
Spurious and		HF bands	More than 70 dB
image rejection		50 MHz band	More than 70 dB (Except for ADC Aliasing*6)
*6 ADC Aliasing frequency: 122.880 MHz – RX frequency
Audio output power	More than 2.0 W (at 10% distortion with an 8 0 load)
TUNER
Frequency range	1.8 ~ 50 MHz bands
Matching impedance range	16.7 ~ 150 0 unbalanced
Tuning accuracy	Less than 1: 1.5 VSWR
Tuning time	2 ~ 3 seconds (average) 15 seconds (maximum)
All stated specifications are subject to change without notice or obligation.

Aksesoris Standar Icom IC-7760

• Control head
• AC power cable
• Adapter Charger – BC-267A/E
• Control cable, 3.0 m, 9.8 ft
• Desktop stand
• Plugs

Aksesoris Opsional Icom IC-7760

• Microphone –  Icom HM-219, Icom SM-30, Icom SM-50
• Speaker – Icom SP-33, Icom SP-41
• Antena Tuner – AH-730
• Cable Control – OPC-1465
• Power Amplifier – IC-PW2
• Remote – RC-28
• Kabel DPD – OPC-2501
