Vertex Standard VX-1700

Vertex Standard VX-1700

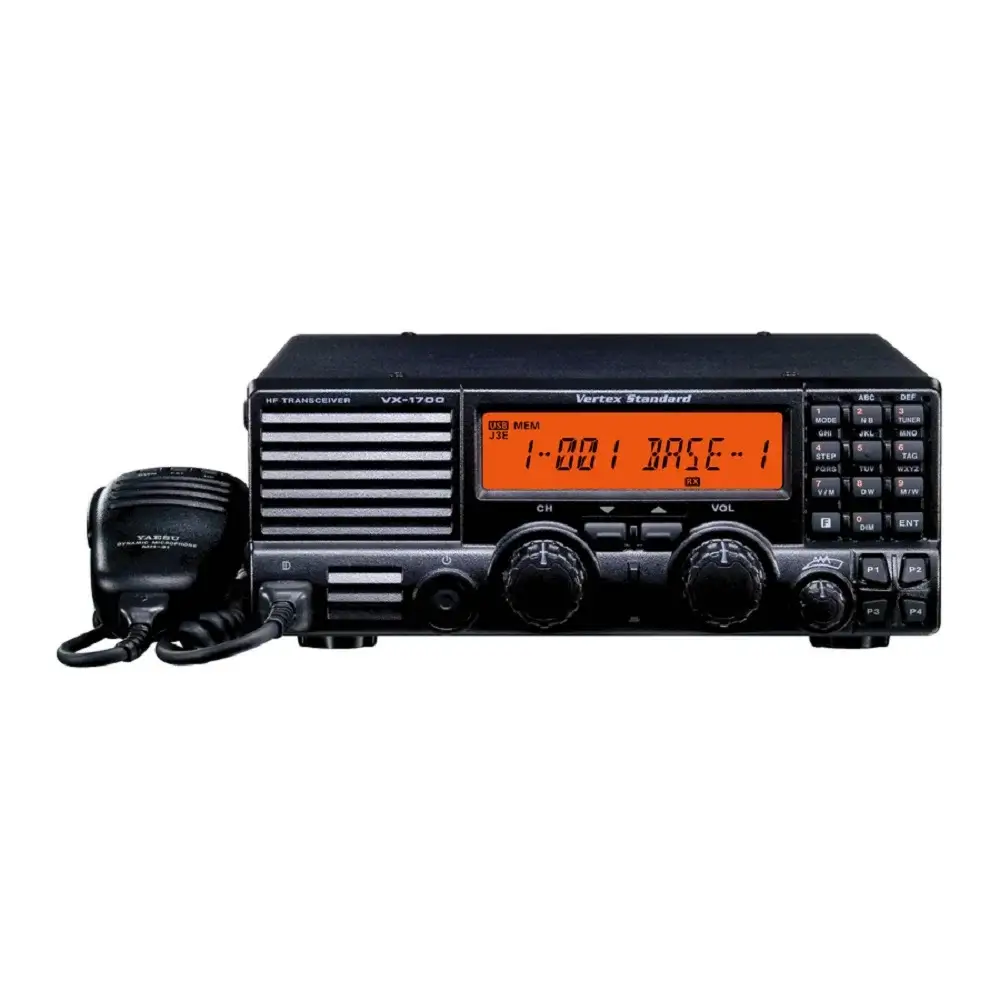

Vertex Standard VX-1700 adalah radio HF (High Frequency) atau radio SSB (Single Side Band) yang bisa digunakan di mobil atau sebagai stasiun pangkalan untuk komunikasi jarak jauh di darat. Radio ini memiliki fitur-fitur canggih yang dapat digunakan sebagai mitra anda untuk mendukung aktivitas anda menjadi lebih optimal.

Fitur-Fitur Vertex Standard VX-1700

Mode Operasional Multifungsi

Radio HF/SSB Vertex Standard VX 1700 ini bisa digunakan di mobil atau base station untuk komunikasi jarak jauh di darat. Dengan berbagai mode, seperti: LSB/USB (J3E dan J2B); AM (A3E) dan CW (A1A), radio ini cocok digunakan untuk berbagai kegiatan.

Opsi Panggilan Bervariasi

Radio SSB Yaesu ini dilengkapi dengan enam mode panggilan bawaan termasuk Selcall, Telcall, panggilan pesan, permintaan panggilan posisi, pengiriman panggilan posisi dan permintaan panggilan suar untuk memeriksa kualitas sinyal.

Mode Pengawasan Ganda

Selain itu, radio SSB ini dilengkapi dengan fungsi pemantauan ganda untuk memantau dua frekuensi sekaligus.

Fitur Penyambungan Otomatis

Terakhir, radio HF original Yaesu ini dilengkapi dengan fitur ALE-1 yang membuat radio secara otomatis memilih channel dengan kualitas sinyal terbaik dari daftar channel yang telah diprogram.

Fitur Tambahan Vertex Standard VX-1700

• Label channel alfanumerik 6 karakter terdiri dari huruf dan angka.
• Peredam Bising untuk mengurangi suara-suara sekitar yang mengganggu sehingga kualitas suara menjadi lebih jelas.
• Fitur CW Semi Break In yang memudahkan pengirim dan penerima dapat bergantian mengirim pesan tanpa harus menunggu sinyal selesai dikirim sepenuhnya.
• Nada Samping CW : Fitur ini menghasilkan nada tambahan saat mengirim sinyal kode Morse.
• VOX (Voice Operated Exchange) di mana anda tidak perlu menekan tombol PTT (Push To Talk) setiap ingin berbicara.
• Scrambler suara split band variabel untuk mengacak sinyal suara menjadi kode yang sulit dipahami oleh pihak yang tidak memiliki akses.

Spesifikasi Vertex Standard VX-1700

General
Frequency Range	RX: 30 kHz – 30.0000 MHz; TX: 1.600 – 30.0000 MHz
Number of Channels	200
Emission Type	AIA(CW); J3E(LSB/USB); A3E(AM); J2B (USB/LSB)
Power Requirements	DC 13.8 V ±15%, negative ground
Frequency Synthesizer Steps	10 Hz, 100 Hz, 1 kHz
Frequency Stability	± 1 ppm (+140 F to +131° F / -10° C to +55° C) TYP
Current Consumption	Standby: 25 mA; RX, no signal: 1.0 A; RX: 1.5 A TX: 24 A (125 W output)
Operating Temperature Range	+ 14° F to +131° F (-10° C to +55° C)
Antenna Impedance	50 Ohms
Dimension (W x H x D)	9.5 x 3.9 x 11.2 inches (241 x 99 x 285 mm)
Weight (Approx.)	9.5 lbs (4.3 kg)
Receiver
Intermediate Frequency	1st: 45.274 MHz, 2nd: 24 kHz
Sensitivity (AIA/J2B/J3E/A3E: S/N 10 dB)	0.5 – I.6 MHz: I.4I pV (AIA/J2B/J3E);8 pV (A3E) 1.6 – 30 MHz: 0.I6 pV (AIA/J2B/J3E); 1 pV (A3E)
Squelch Sensitivity (AIA/J2B/J3E)	0.5 – 1.6 MHz: 2.5 pV
	1.6 – 30 MHz: 2 pV
IF and Image Rejection	Better than 80 dB
Selectivity	AIA(W),J2B(W),J3E: > 2.2 kHz @ -6 dB; < 4.5 kHz @ -60 dB AIA(N), J2B(N): > 500 Hz @ -6 dB; < 2.0 kHz @ – 60 dB A3E: > 6 kHz @ – 6 dB; < 20 kHz @ -60 dB
Audio Output	2.2 Watts into 8 Ohms @ I0% THD
Audio Impedance	4 – 16 Ohms (8 Ohms Nominal)
Conducted Radiation	Less than 4000 p pW
Transmitter
Output Power	125 Watts (AIA, J2B,J3E @ 1.6000 – 3.9999 MHz)* 100 Watts (AIA, J2B, J3E @ 4.0000 – 30.000 MHz) 31 Watts AM Carrier (A3E @ 1.6000 – 3.9999 MHz) 25 Watts AM Carrier (A3E @ 4.0000 – 30.000 MHz)
Duty Cycle	RX:TX = 4 min. : 1 min.
Modulation	J3E: PSN type modulator A3E: Low-level (early stage)
Spurious Radiation	-50 dB (Harmonics)
J3E Carrier Suppression	Better than 50 dB below peak output
Undesired Sideband Suppression	Better than 60 dB below peak output
Audio Response (J3E)	Not more than -6 dB from 400 Hz – 2500 Hz
Occupied Bandwidth	AIA: less than 0.5 kHz; J3E: less than 3.0 kHz; A3E: less than 6.0 kHz
Microphone Impedance	200 – 10 k Ohms, (600 Ohms Nominal)

*100 W when using FC-30

Applicable MIL-STD
Standard	MIL 810C Methods/Procedures	MIL 810D Methods/Procedures	MIL 810E Methods/Procedures	MIL 810F Methods/Procedures
Vibration	–	514.3 / Procedure I Cat. 10	514.4 / Procedure I Cat. 10	514.5/Procedure I Cat. 20/24 Figure 5I4.5C-I
Shock	5I4.2 / Procedure I Cat. I0	–	–	516.5/Procedure I

Aksesoris Vertex Standard VX-1700

• Antena – YA-007FG HF
• Antena Tuner – FC-30
• Broadband T2FD Dipole Base Station Antenna – YA-30
• Automatic Antenna Tuner (For Long Wire Antenna) – FC-40
• Microphone – MH-31A8J
• Mounting Bracket – MHG-1
• Kabel Program – CT-62
• Power Supply – FP-1030A
