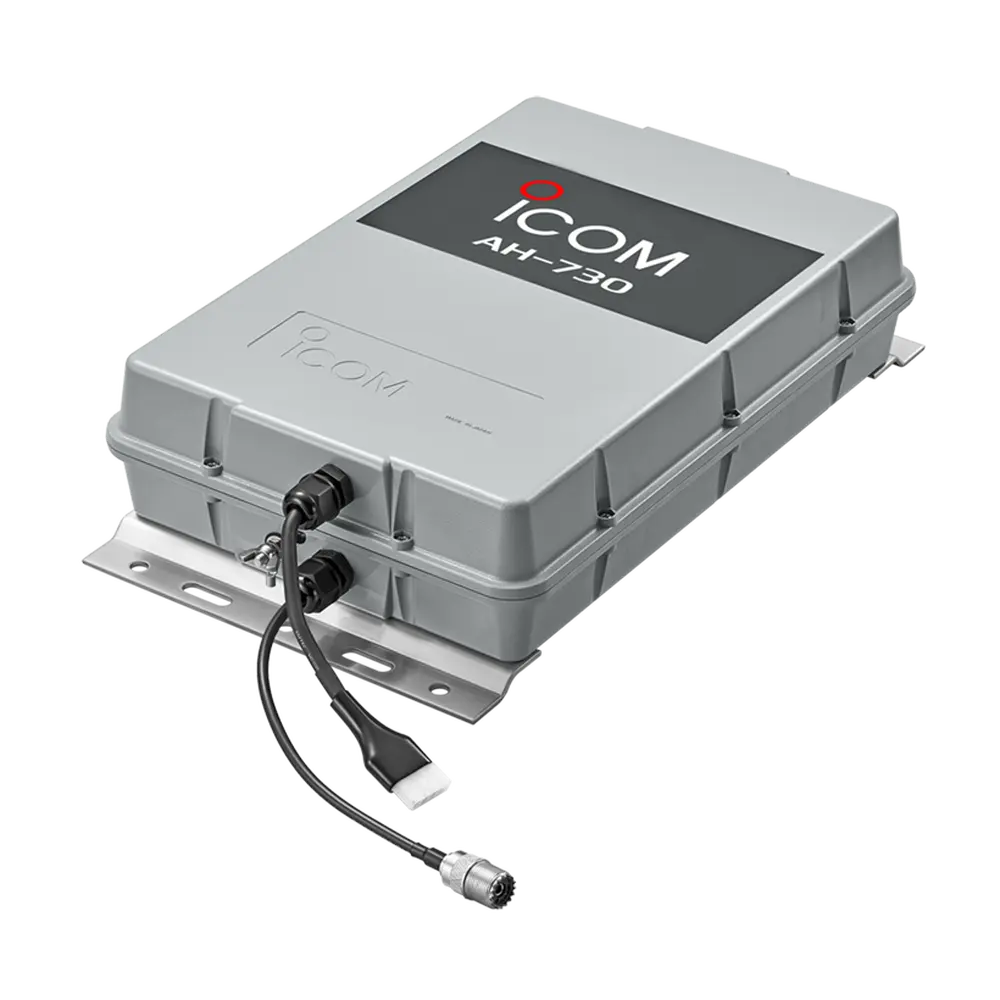

Icom AH-730 Automatic Antenna Tuner HF/50 MHz

Fungsi AH-730 dalam sistem radio HF

Icom AH-730 menyesuaikan antena long wire atau vertical whip dengan transceiver HF/50 MHz yang kompatibel. Perangkat ini berguna saat satu sistem antena dipakai pada beberapa band, selama antena dan pemasangannya berada dalam batas yang ditetapkan pabrikan. AH-730 bukan pengganti antena atau sistem grounding: Icom mensyaratkan elemen antena sepanjang 7 m atau lebih serta sambungan ground. Hasil tuning juga bergantung pada panjang antena dan lingkungan pemasangan.

Memilih AH-730 untuk instalasi

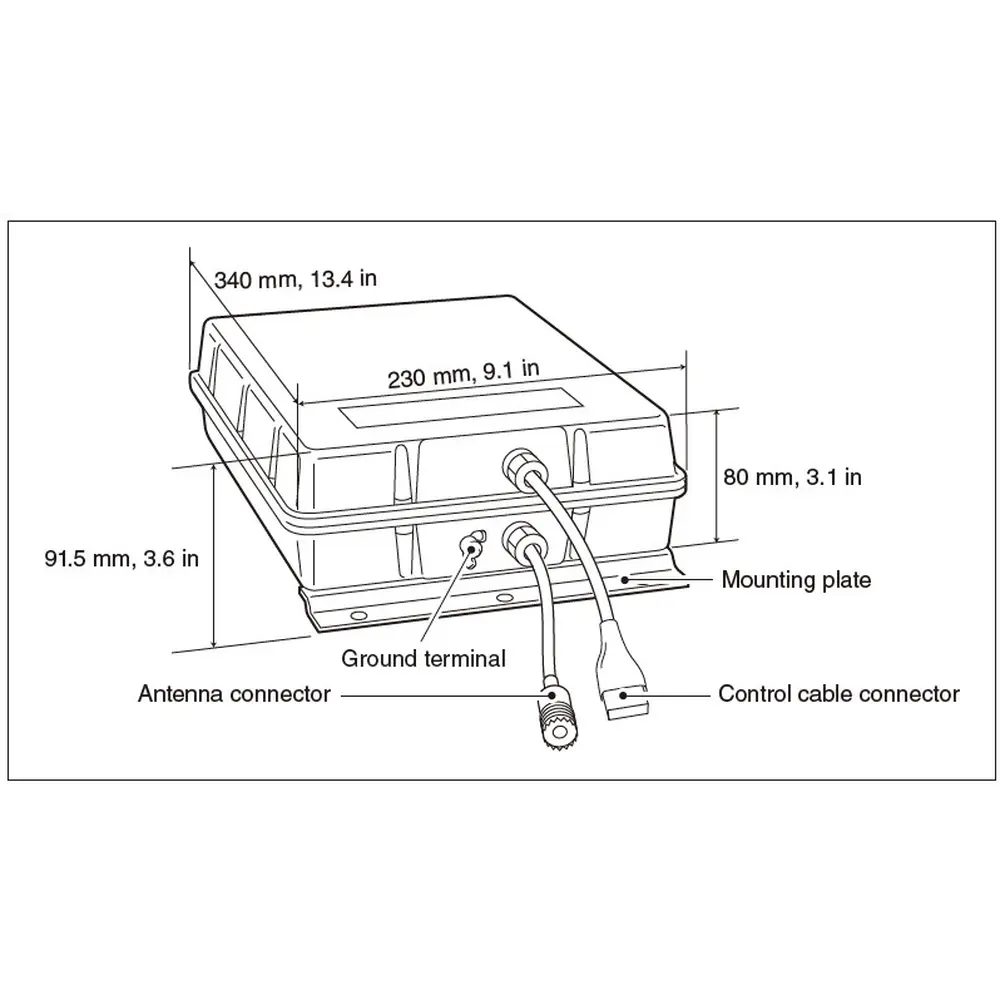

Rentang frekuensi yang dapat di-tune menurut spesifikasi Icom adalah 1,8–54 MHz. Batas daya masukannya dibedakan menurut kondisi operasi: 150 W PEP atau 100 W kontinu. Ini penting untuk mencocokkan tuner dengan pengaturan daya transceiver; jangan memakai angka PEP sebagai batas daya kontinu. AH-730 menerima impedansi masukan 50 Ω melalui konektor SO-239 dan memperoleh catu 13,8 V DC dari transceiver yang kompatibel. AH-730 kompatibel dengan IC-718, IC-7760, dan IC-7300MK2. Sebelum pembelian, cocokkan model, versi dan sambungan kendali radio dengan rancangan instalasi.

Pengoperasian otomatis dapat mengurangi pekerjaan penyetelan saat berpindah frekuensi. Waktu tuning rata-rata 2–3 detik dan maksimum 15 detik, dengan 45 memori untuk menyimpan hasil penalaan. Saat kembali ke frekuensi yang tersimpan, pencocokan dapat berlangsung sekitar satu detik. Hasil penalaan tetap bergantung pada antena dan kondisi lokasi. Akurasi tuning yang dicantumkan adalah VSWR 2,0:1 atau lebih rendah, dengan pengecualian pada panjang antena kelipatan setengah gelombang.

Spesifikasi Icom AH-730

Kelengkapannya mencakup kabel kendali 10 m, mounting kit, dan weatherproof cap. Untuk penawaran, sebutkan model radio, jenis dan panjang antena, daya kerja, kondisi ground, serta lokasi pemasangan agar kecocokan dan kebutuhan instalasi dapat diperiksa.
