Icom IC-7300MK2

Icom IC-7300MK2

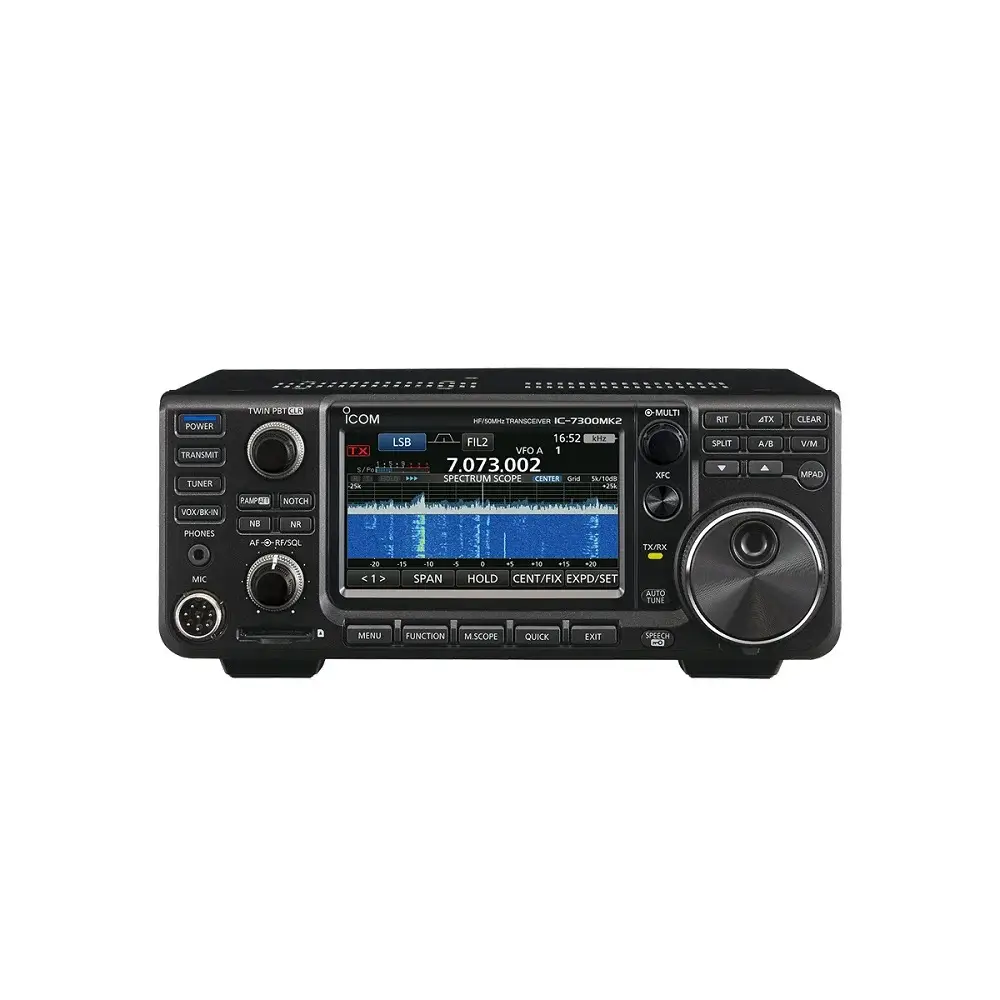

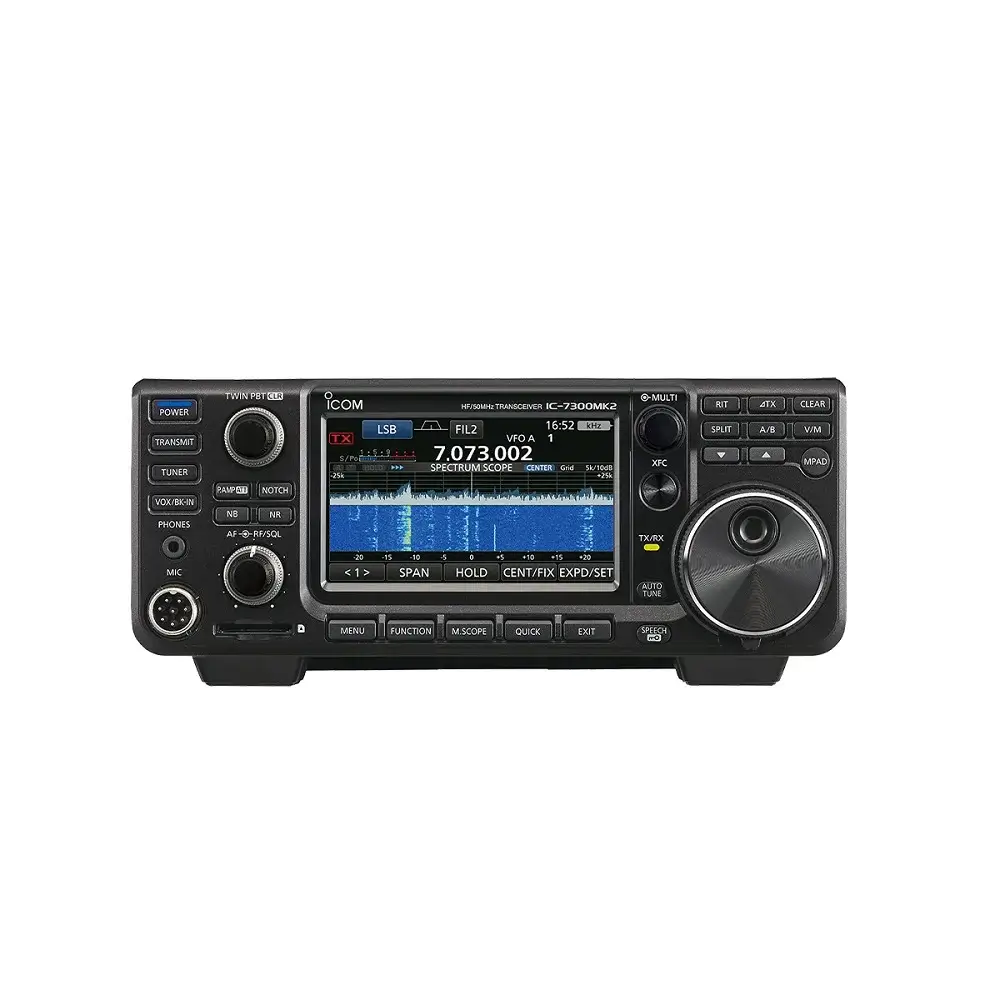

Icom IC-7300MK2 adalah perangkat radio komunikasi modern untuk mempermudah anda terhubung melalui gelombang radio jarak jauh (HF). Sebagai versi peningkatan terbaru, radio SSB ini hadir dengan kualitas suara yang lebih jernih dan penggunaan yang lebih mudah. Radio ini sangat cocok bagi anda yang membutuhkan perangkat canggih untuk komunikasi sehari-hari.

Fitur-Fitur Icom IC-7300MK2

Radio Kelas Premium

Icom IC-7300MK2 hadir sebagai pengembangan dari seri Icom IC-7300 yang telah terbukti. Radio SSB ini menghadirkan performa kelas atas dengan ukuran yang minimalis. Dengan peningkatan signifikan di kualitas sinyal dan sistem, radio ini dibuat untuk memenuhi kebutuhan operator radio amatir, DXer hingga kontester profesional.

Layar Sentuh yang Besar

Layar 4,3 inci dengan teknologi IPS (In-Plane Switching) menghadirkan tampilan yang tajam dan responsif. Pemakaian menjadi lebih mudah dengan dukungan tombol virtual untuk pengaturan cepat.

Knob untuk Kontrol Cepat

Gabungan knob dengan berbagai fungsi dan layar sentuh mempermudah anda untuk mengatur radio ini. Anda dapat mengakses menu dan melakukan penyesuaian dengan cepat dan akurat.

Kualitas Suara Terbaik Ico IC-7300MK2

Speaker berkualitas tinggi dengan magnet besar ditempatkan dalam ruang akustik khusus. Dengan bentuk yang demikian, loudspeaker ini menghasilkan suara yang jernih dan luar biasa dengan distorsi minimal bahkan di volume suara yang tinggi.

Kontrol Jarak Jauh Lebih Praktis

Radio SSB dari Icom ini dapat digunakan dari jarak jauh melalui software RS-BA1 (Versi 2) dimanapun anda berada. Dengan adanya konektor Ethernet (LAN), base station tidak lagi memerlukan komputer tambahan. Anda dapat mengontrol pengaturan radio, memantau spectrum scope hingga menyalakan atau mematikan radio melalui koneksi internet.

Performa Ditingkatkan

Radio HF dari Icom ini hadir dengan peningkatan nilai RMDR (Reciprocal Mixing Dynamic Range) sekitar 12 dB. Ada juga perbaikan karakteristik gangguan fase di transmisi sebesar 12 dB dibandingkan model sebelumnya. Karakteristik gangguan fase gelombang ini efektif mengurangi komponen derau (noise) baik pada sinyal terima maupun sinyal pancar, menghasilkan komunikasi yang jauh lebih bersih.

Icom IC-7300MK2 Hemat Energi

Melalui seleksi komponen yang ketat dan optimalisasi daya keluaran, radio SSB Icom ini dapat menekan panas. Ini membuat radio tetap stabil digunakan meskipun dalam jangka waktu yang lama, seperti: aktivitas kontes. Konsumsi daya di mode stand by (RX standby) juga berkurang dari 0,9 A menjadi 0,7 A. Selain itu, sistem kontrol kipas telah ditingkatkan sehingga suara putaran kipas menjadi jauh lebih senyap.

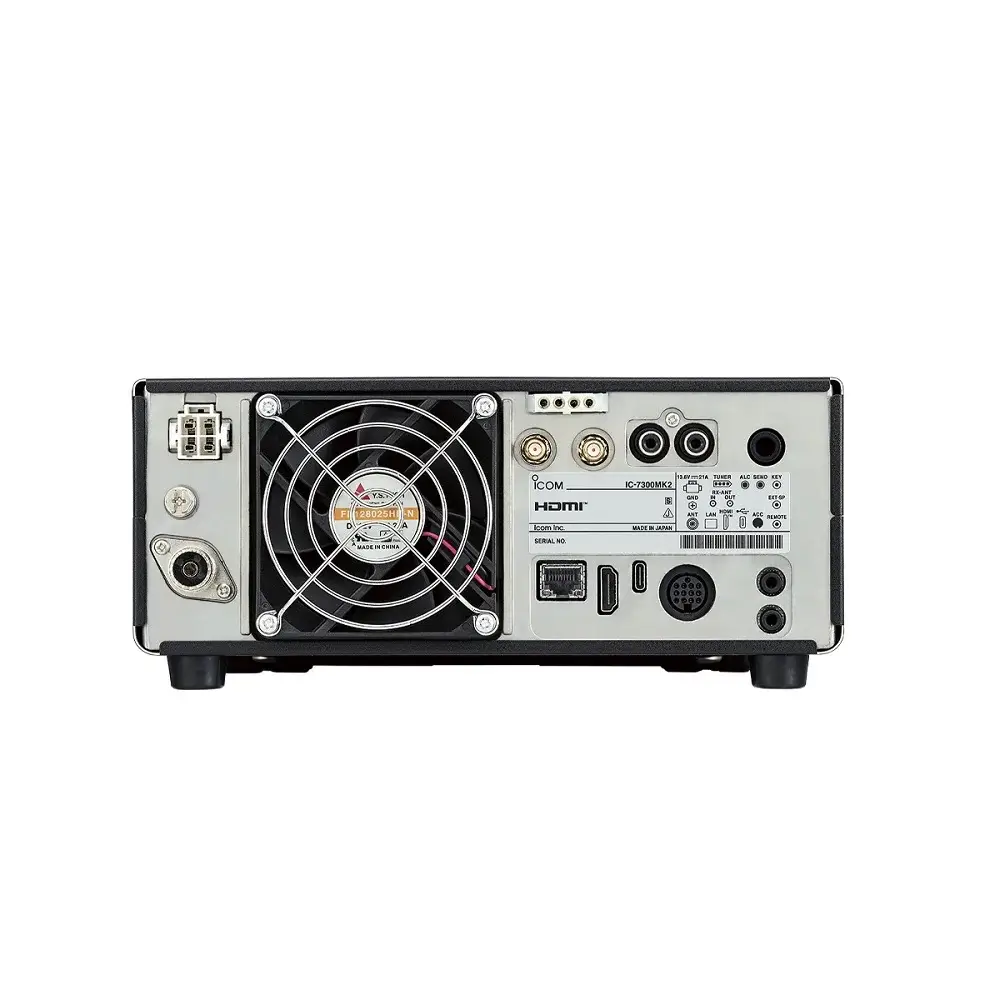

Port HDMI™ untuk Tampilan Eksternal

Untuk pertama kalinya di kelas radio HF Icom, IC-7300MK2 dilengkapi dengan port HDMI™. Anda dapat menampilkan frekuensi, scope, waterfall, dan menu ke monitor yang lebih besar. Selain tampilan visual, suara juga dapat dialirkan melalui kabel HDMI menuju speaker di monitor tersebut.

Konektor RX-ANT untuk BPF, Preamp, dan Antena Penerima

Konektor RX Antenna IN/OUT mempermudah pemakaian untuk penggunaan antena tambahan, bandpass filter, dan preamplifier. Fitur ini sangat berguna untuk meningkatkan kualitas penerimaan dan mengurangi ganggun seperti suara berisik di area sekitar.

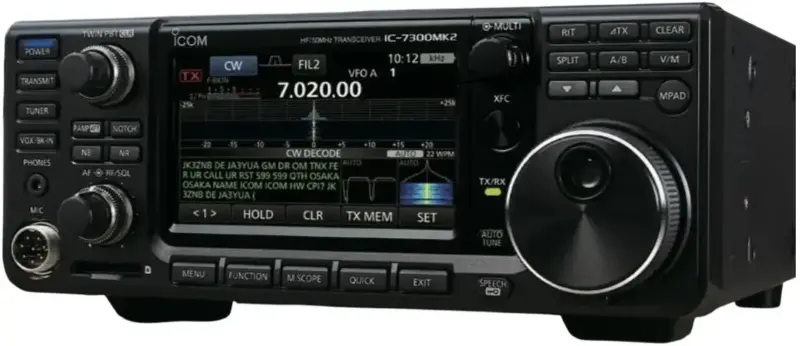

Decoder CW Internal

Fitur inovatif lainnya adalah radio ini dapat menerjemahkan kode Morse (CW) secara langsung tanpa memerlukan komputer atau perangkat eksternal lain. Pengaturan dekoder dapat disesuaikan dengan kebutuhan anda mulai dari kecepatan kunci, filter dekoder hingga ambang batas (threshold) untuk akurasi maksimal.

Port USB Tipe C dengan Dual COM dan Audio

IC-7300MK2 menyediakan port USB Tipe C yang mendukung dua port COM virtual dan input/output audio. Fitur ini mempermudah anda menjalankan dua aplikasi sekaligus, seperti: FT8 dan software log kontes hanya dengan menggunakan satu kabel USB.

APF (Audio Peak Filter) untuk Sinyal CW

Fitur APF meningkatkan kualitas penerimaan sinyal CW dengan memberikan penekanan di frekuensi audio tertentu. Hal ini mempermudah operator untuk memfokuskan pendengaran di sinyal yang dituju di tengah kebisingan. Tingkat APF dapat disesuaikan mulai dari 0 – 6 dB dengan kenaikan per 1 dB.

Spectrum Scope Langsung

Dilengkapi dengan spektrum langsung, radio SSB ini hadir dengan pemakaian yang canggih melalui layar sentuh yang mudah dimengerti. Anda dapat memeriksa frekuensi yang kosong, memantau kondisi frekuensi, dan mengakses sinyal target dengan cepat sembari tetap mendengarkan suara yang masuk.

Fungsi Waterfall Resolusi Tinggi

Gabungan fungsi waterfall dan spectrum scope memaksimalkan performa penerimaan dengan memastikan tidak ada sinyal lemah yang terlewat. Fungsi ini menampilkan perubahan kekuatan sinyal dari waktu ke waktu sehingga mempermudah pencarian sinyal yang mungkin tidak terlihat jelas di spectrum scope biasa.

Audio Scope

Fitur ini digunakan untuk mengamati berbagai karakteristik frekuensi audio, seperti: level kompresor microphone, lebar filter hingga bentuk gelombang penguncian di mode CW. Baik suara pancar maupun suara terima dapat ditampilkan di layar FFT lengkap dengan fitur waterfall dan osiloskop.

Penomoran Serial Kontes Otomatis

Fitur ini penting dalam kontes CW dan RTTY. Setiap kali memori yang telah diprogram dipancarkan, nomor serial akan bertambah secara otomatis mulai dari 001. Penempatan nomor serial dapat diatur di beberapa lokasi guna memastikan nomor kontes diterima dengan akurat oleh lawan bicara.

Teknologi Advanced RF Direct Sampling

IC-7300MK2 mengadopsi teknologi pengambilan sampel frekuensi radio langsung yang mengubah sinyal frekuensi menjadi data digital untuk diproses di dalam FPGA (Field-Programmable Gate Array). Pendekatan ini menyederhanakan arsitektur sirkuit sekaligus memberikan performa luar biasa yang menetapkan standar baru dalam radio amatir.

Teknologi “IP+” Tingkat Lanjut

Fungsi “IP+” secara signifikan meningkatkan performa distorsi intermodulasi (IMD). Saat menerima gangguan kuat di dekat sinyal yang dituju, fungsi ini akan mengoptimalkan konverter AD secara cerdas untuk mengurangi gangguan sinyal dan memastikan penerimaan yang tetap bersih.

15 Filter Bandpass Diskret Performa Tinggi

Dengan 15 filter bandpass frekuensi diskret yang menggunakan koil faktor-Q tinggi, radio ini dapat menekan gangguan di luar frekuensi dengan baik.

Antenna Tuner Otomatis Terhubung dengan Icom IC-7300MK2

Tuner antena radio ini otomatis dapat melakukan penyesuaian cepat dengan berbagai jenis antena. Fitur ini menyimpan pengaturan optimal sehingga mempercepat perpindahan frekuensi dan mendukung kondisi darurat.

Preset Mode FT8 Sekali Sentuh

Fitur preset FT8 membuat pengaturan otomatis hanya dengan satu sentuhan. Anda dapat berganti mode digital dan pemakaian normal sesuai kebutuhan dengan mudah.

Slot Kartu Memori

Slot kartu memori eksternal dapat digunakan untuk menyimpan rekaman komunikasi, log, pengaturan hingga tangkapan layar. Anda juga dapat memindahkan pengaturan antar operator dengan mudah.

Fitur Tambahan Icom IC-7300MK2

Berikutnya, radio ini juga dilengkapi berbagai fitur pendukung, seperti:

• Meter serbaguna (Po, SWR, ALC, COMP, VD, ID)
• 101 channel memori
• Fitur CW lengkap, seperti: Pemakaian putus-sambung cepat, pembalikan sisi frekuensi CW, pengaturan otomatis untuk mendukung pemakaian yang lebih mudah.

Spesifikasi Icom IC-7300MK2

General
Frequency coverage
(USA version)*1
Rx	0.030 ~ 74.800 MHz (Guaranteed range: 0.500 ~ 29.999, 50.000 ~ 54.000 MHz)
Tx	1.800 ~ 1.999 MHz 3.500 ~ 3.999 MHz 5.255 ~ 5.405 MHz*2 7.000 ~ 7.300 MHz 10.100 ~ 10.150 MHz 14.000 ~ 14.350 MHz 18.068 ~ 18.168 MHz 21.000 ~ 21.450 MHz 24.890 ~ 24.990 MHz 28.000 ~ 29.700 MHz 50.000 ~ 54.000 MHz
(EUR version)*1
Rx	0.030 ~ 74.800 MHz (Guaranteed range: 0.500 ~ 29.999, 50.000 ~ 54.000, 70.000 ~ 70.500 MHz)
Tx	1.800 ~ 1.999 MHz 3.500 ~ 3.800 MHz 5.255 ~ 5.405 MHz*2*3 7.000 ~ 7.200 MHz 10.100 ~ 10.150 MHz 14.000 ~ 14.350 MHz 18.068 ~ 18.168 MHz 21.000 ~ 21.450 MHz 24.890 ~ 24.990 MHz 28.000 ~ 29.700 MHz 50.000 ~ 52.000 MHz 70.000 ~ 70.500 MHz
Mode	A1A (CW), A3E (AM), J3E (SSB), F1B (RTTY), F3E (FM)
Number of channels	101 (99 regular, 2 scan edges)
Antenna impedance	50Ω unbalanced
Antenna connector	SO-239 × 1 SMA × 2 (RX antenna IN/OUT)
Power supply requirement	13.8 V DC ±15%
Power consumption
Tx	21 A
Rx	0.7 A typical (Standby), 1.25 A (Maximum audio)
Operating temperature range	–10ºC~ +60ºC; 14ºF ~ 140ºF
Frequency stability	±0.5 ppm or less (–10ºC ~ +60ºC; 14ºF ~ 140ºF)
Frequency resolution	1 Hz
Dimensions (W×H×D) (projections not included)	240 × 94 × 237.6 mm; 9.4 × 3.7 × 9.4 in
Weight (approximately)	4.1 kg; 9.0 lb
*1 Varies according to version.
*2 Some frequency bands are not guaranteed.
*3 Please refer to the Amateur Radio regulations in your country for the 5 MHz band operation. The 5 MHz band is only available depending on the version.
Transmitter
Output power
HF/50 MHz bands
SSB/CW/FM/RTTY	0.6 ~ 100 W
AM	0.125 ~ 25 W
70 MHz band*4
SSB/CW/FM/RTTY	0.3 ~  50 W
AM	0.075 ~ 12.5 W
Modulation system
SSB	Digital P.S.N. modulation
AM	Digital Low power modulation
FM	Digital Reactance modulation
Spurious emission
Unwanted emission
HF bands	–50 dB or less
50 MHz band	–63 dB or less
70 MHz band	–60 dB or less
Out-of-band emission
HF bands	–40 dB or less
50 MHz band	–60 dB or less
70 MHz band	–60 dB or less
Carrier suppression	50 dB or more
Unwanted sideband	50 dB or more
Microphone impedance	600 Ω
*4 Depending on the transceiver version.
Receiver
Receiver system	Direct Sampling Superheterodyne
Intermediate frequency	12 kHz
Sensitivity*5
	0.5 ~ 1.799 MHz	1.8 ~ 29.999 MHz	50 MHz band	70 MHz band*6
SSB/CW (at 10 dB S/N):	–	–16 dBμV (0.16 μV)	–18 dBμV (0.13 μV)	–16 dBμV (0.16 μV)
AM (at 10 dB S/N):	22 dBμV (12.6 μV)	6 dBμV (2.0 μV)	0 dBμV (1.0 μV)	0 dBμV (1.0 μV)
FM (at 12 dB SINAD)	–	–6 dBμV (0.5 μV)*7	–12 dBμV (0.25 μV)	–12 dBμV (0.25 μV)
Sensitivity for RED version.*8
	1.8 ~ 2.999 MHz	3.0 ~ 29.999 MHz	50 MHz band	70 MHz band*6
SSB (at 12 dB SINAD):	10 dBμV emf	0 dBμV emf	–6 dBμV emf	–6 dBμV emf
AM (at 12 dB SINAD):	16 dBμV emf	6 dBμV emf	0  dBμV emf	0  dBμV emf
FM (at 12 dB SINAD)	–	0 dBμV emf*7	–6 dBμV emf	–6 dBμV emf
Squelch sensitivity (Threshold)
SSB	15 dBμV (5.6 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON)
FM	–10 dBμV (0.3 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON)
Selectivity (Filter shape: Sharp)
	–6 dB		–40 dB
SSB (BW: 2.4 kHz)	2.4 kHz or more		3.4 kHz or less
CW (BW: 500 Hz)	500 Hz or more		700 Hz or less
RTTY (BW: 500 Hz)	500 Hz or more		800 Hz or less
AM (BW: 6 kHz)	6.0 kHz or more		10 kHz or less
FM (BW: 15 kHz)	12.0 kHz or more		22 kHz or less
Spurious and image rejection
HF bands	70 dB or more
50/70 MHz band*6	70 dB or more (Except for ADC Aliasing)*9
Audio output power	2.5 W or more (at 10 % distortion with an 8 Ω load, 1 kHz)
*5 Or less, HF: Preamp 1 ON, filter shape Soft, 50/70 MHz: Preamp 2 ON, filter shape Soft.
*6 Depending on the transceiver version.
*7 28.0 ~ 29.7 MHz only.
*8 Or less, HF: Preamp 1 ON, filter shape Soft, 50/70 MHz: Preamp 2 ON, filter shape Soft, BW: SSB=2.4 kHz, AM=4 kHz, 60 % modulation, FM=7 kHz, 60 % modulation
*9 ADC Aliasing frequency: 124.032 MHz – RX frequency.
Tuner
Frequency range	1.8 ~ 70 MHz bands
Matching impedance range	16.7 ~ 150Ω unbalanced (3 : 1 VSWR or less)
Tuning accuracy	1.5 : 1 VSWR or less
Tuning time	2 ~ 3 seconds (average), 15 seconds (Maximum)
All stated specifications are subject to change without notice or obligation.

Aksesoris Standar Icom IC-7300MK2

• Microphone – HM-219
• Kabel power
• Sekring
• Konektor

Aksesoris Opsional Icom IC-7300MK2

• Microphone – SM-30, SM-50
• Speaker – SP-33, SP-35, SP-35L, SP-38, SP-41
• Antena Tuner – AH-730
• Antena – AH-5NV, AH-710, AH-740
• Braket – MB-118
• Tali Bawaan – MB-123
• Kabel sambungan untuk antena tuner – OPC-1465, OPC-2321
• Amplifier – IC-PW2
• Remote – RC-28
• Kabel Adapter – OPC-599
