Icom GM800

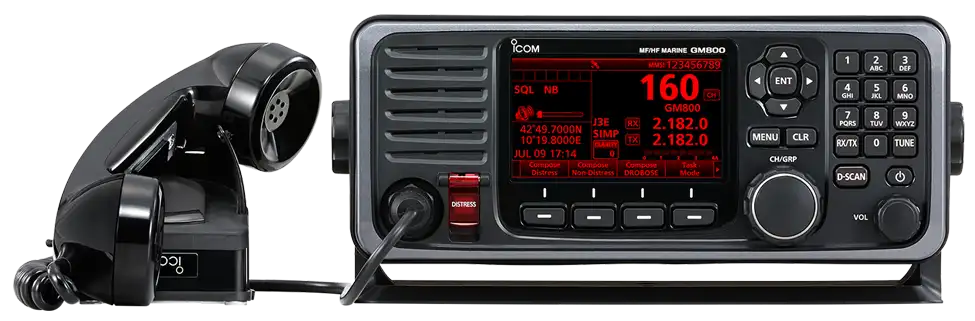

Icom GM800 Radio Marine SSB/HF/MF

Icom GM800 adalah radio marine SSB/HF/MF untuk kapal komersial. Sebagai radio maritim Kelas A DSC, radio ini memenuhi persyaratan GMDSS SOLAS.

Fitur-fitur Icom GM800

Waterproof

Radio marine ini memiliki tingkat perlindungan dengan rating IPX7 yang tahan debu dan air. Selain itu, radio ini juga dapat bertahan dalam air dengan kedalaman 1 meter selama 30 menit.

Sesuai Standar ITU-R M.493-15 Kelas A DSC

GM800 dilengkapi receiver DSC yang secara otomatis mencari enam channel darurat. Icom GM800 juga dapat menyimpan 100 nomor MMSI dan mendukung panggilan DSC multitask hingga tujuh prosedur. Selain itu, radio marine ini juga mampu meneruskan panggilan darurat.

Fungsi Bridge Alert Management (BAM)

Fungsi Bridge Alert Management (BAM) untuk sepenuhnya fokus pada operasional kapal dan segera mengidentifikasi peringatan. GM800 dapat terhubung ke sistem Central Alert Management (CAM) dan mentransfer kalimat BAM melalui interface IEC 61162-1.

Layar Lebar 4,3 Inci

Radio HF marine ini dilengkapi layar warna berukuran 4,3 inci dengan sudut pandang hingga 180 derajat. Layar ini menampilkan karakter dan ikon fungsi dengan resolusi tinggi sehingga informasi dapat terbaca dengan jelas.

Mode malam secara otomatis menyesuaikan kecerahan layar untuk tampilan optimal dalam gelap.

Suara Jelas dan Tajam

Dengan menggunakan speaker tahan air yang baru, speaker pada GM800 menghadirkan kualitas suara yang jelas dan respon frekuensi yang rata dengan frekuensi yang luas.

Antarmuka Pengguna dengan Desain Terpadu

Icom GM800 (MF/HF) memiliki desain dengan menghadirkan penggunaan yang mudah melaui kombinasi tombol arah dan tombol lunak membuat penggunaan sederhana. Papan tombol angka sepuluh besar untuk memasukkan nomor channel, nomor MMSI dengan nama identitas dan sebagainya.

Fitur-Fitur Tambahan Icom GM800

Alarm Darurat Jarak Jauh

Fitur ini untuk mengaktifkan alarm darurat secara remote atau dari jarak jauh.

Konektor Printer (Centronics IEEE1284)

Radio digital ini dilengkapi dengan konektor printer yang mengikuti standar Centronics IEEE1284. Fitur ini untuk mencetak berbagai data, seperti: log panggilan atau informasi lain ke printer yang sesuai. Fitur ini sangat berguna untuk dokumentasi dan arsip data komunikasi.

Interface IEC 61162-1 untuk Receiver GNSS

Interface IEC 61162-1 membuat Icom GM800 terhubung dengan penerima Global Navigation Satellite System (GNSS) seperti GPS. Dengan adanya penghubung ini, radio dapat memperoleh data posisi yang akurat.

Power Output Icom GM800 Tinggi

Radio rig Icom ini memiliki power output yang tinggi, yaitu: 150 W PEP (Peak Envelope Power) ke dalam impedansi 50 ohm pada terminal radio.

Perlu diperhatikan bahwa power output akan berbeda pada frekuensi tertentu, seperti: 125 watt untuk frekuensi 4,0-27,5 MHz dan 85 W untuk frekuensi 1,6-3,999 MHz pada output tuner.

Konverter DC-DC 24 Volt

Radio marine original Icom ini dilengkapi dengan konverter DC-DC 24V yang terhubung. Dengan adanya konverter ini, pengguna tidak perlu lagi menyediakan power tambahan sehingga mempermudah instalasi dan penggunaan.





Spesifikasi Icom GM800

General
Frequency range
Receive	500 kHz ~ 29.9999 MHz (continuously)
Transmit	1.6 ~ 2.9999, 4.0 ~ 4.9999, 6.0 ~ 6.9999, 8.0 ~ 8.9999, 12.0 ~ 13.9999, 16.0 ~ 17.9999, 18.0 ~ 19.9999, 22.0 ~ 22.9999, 25.0 ~ 27.5000 MHz
DSC	2.1875, 4.2075, 6.3120, 8.4145, 12.5770, 16.8045 MHz
Type of emission
TX/RX	J3E (USB), F1B (FSK)
RX only	J3E (LSB), J2B (AFSK), A1A (CW), H3E (AM)
Antenna impedance	50 Ω (unbalanced)
Usable temperature range
GM800	–15 ℃ ~ +55 ℃
AT-141	–20 ℃ ~ +55 ℃
Frequency stability
TX/RX	±10 Hz (below 29.9999 MHz)
DSC	±10 Hz
Power supply requirement	21.6 ~ 31.2 V (24 V DC)
Current drain
Receive	Less than 3 A (Maximum audio output)
Transmit	Less than 20 A (Max. output power) (with 1.1 kHz and 1.7 kHz AF input)
Dimensions (projection not included; W × H × D)
Main unit	367 × 95 × 260 mm
Controller	274 × 114 × 86 mm
Weight (approximately)
Main unit	8.7 kg
Controller	760 g
Transmitter
Output power
At radio terminal	150 W pep (into 50 Ω)
At tuner output	1.6 ~ 3.9999 MHz 4.0 ~ 27.5000 MHz	85 W pep 125 W pep
Spurious emissions	50 dB below peak output power (at Max. Power)
Carrier suppression	40 dB below peak output power (at Max. Power)
Unwanted sideband suppression	55 dB below peak output power (at Max power with 1500 Hz AF input)
Receiver
Sensitivity
J3E, A1A	0.5 ~ 1.5999 MHz 1.6 ~ 29.9999 MHz	30 dBμV emf (20 dB SINAD) 8 dBμV emf (20 dB SINAD)
J2B, F1B	1.6 ~ 29.9999 MHz	–6 dBμV emf (1% error rate)
H3E	0.5 ~ 1.5999 MHz 1.6 ~ 3.9999 MHz	44 dBμV emf (20 dB SINAD) 24 dBμV emf (20 dB SINAD)
DSC Sensitivity	J2B	–6 dBμV emf (1% error rate)
Squelch sensitivity
J3E (at 12.230 MHz)	(Threshold) (Tight)	Less than 26 dBμV emf Less than 96 dBμV emf
H3E (at 1.000 MHz)	(Threshold) (Tight)	Less than 36 dBμV emf Less than 116 dBμV emf
Audio output power
External SP	4.0 W at 10% distortion with 4 Ω load
Spurious response rejection
J3E (1.6 ~ 29.999 MHz)	More than  70 dB
J2B	More than 90 dBμV emf
IEC 61162-1 format
Input	GGA, GNS, GLL, RMC, FSI
Output	FSI, DSC, DSE
Clarity variable range	±150 Hz
Measurements made in accordance with EN300 373-1.
All stated specifications are subject to change without notice or obligation.

Applicable IP Rating

Ingress Protection Standard
Water (GM800 controller unit)	IPX7 (1 m depth water for 30 minutes)

Aksesoris Icom GM800

• Microphone – HM-214H
• Handset – HS-98
• Mounting Bracket – MB-108
• Speaker – SP-24E
