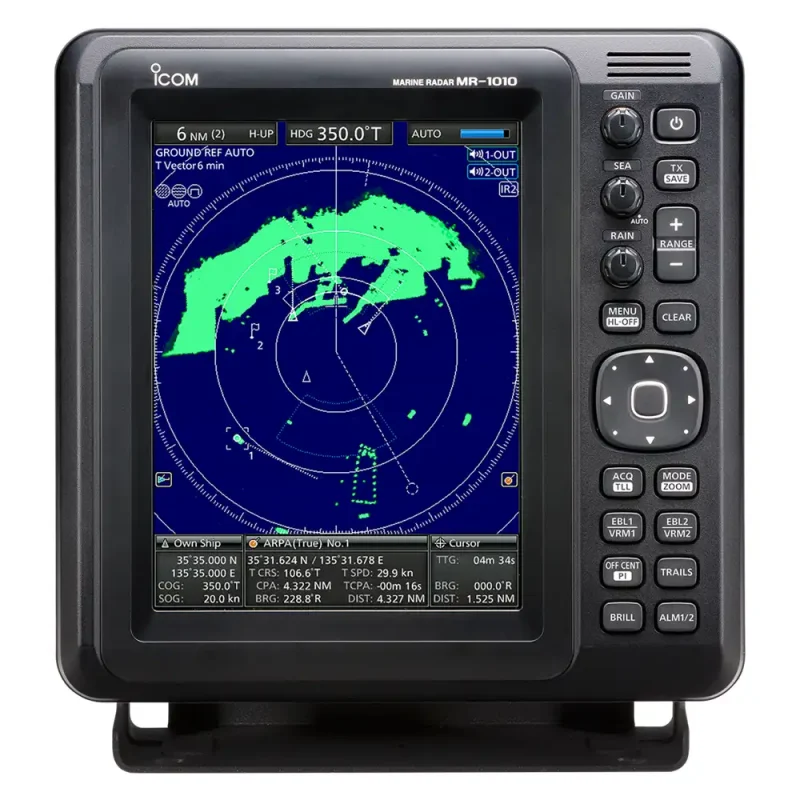

Icom MR-1010RII MR-1010R2

Marine Radar Icom MR-1010RII MR-1010R2

Icom MR-1010RII MR-1010R2 Marine Radar dengan fungsi ARPA yang disederhanakan, informasi DSC/AIS terpadu, dan jarak pengamatan 36 NM. Dilengkapi dengan layar TFT LCD berwarna 10,4 inci, kemampuan overlay AIS hingga 100 target, dan fitur True Trail untuk objek bergerak. Desain intuitif multibahasa, output video opsional, dan kemampuan TLL menambahkan keunggulan pada radar ini. Dengan daya tahan yang luas, zona alarm pengguna, dan pembuatan di Jepang, MR-1010RII memberikan kualitas dan keandalan optimal dalam manajemen risiko tabrakan maritim.

Fungsi ARPA (Automatic Radar Plotting Aids) yang Disederhanakan

MR-1010RII dilengkapi dengan fungsi ARPA yang disederhanakan (Alat Bantu Plotting Radar Otomatis), membantu mencegah risiko tabrakan dengan kapal atau objek lain. Hingga lima target dapat dilacak secara otomatis ketika memasuki area pemantauan yang telah ditentukan. Pemilihan target memunculkan informasi seperti posisi, arah, kecepatan, CPA, TCPA, bearing, dan jarak. Ketika target memasuki batas CPA dan TCPA, pesan peringatan ditampilkan dengan alarm berdering.

Fungsi Informasi DSC (Digital Selective Calling)

Dengan terhubung ke radio DSC, MR-1010RII mentransfer pesan yang diterima ke radar. Hingga 20 pesan DSC dapat dipetakan pada pantulan radar. Jika informasi posisi MOB dikirim dari handheld transceiver DSC (termasuk Icom IC-M94D), MR-1010RII dapat menampilkan waypoint MOB pada pantulan radar untuk membantu operasi pencarian dan penyelamatan.

Fungsi Overlay AIS (Automatic Identification System)

Dengan terhubung ke perangkat AIS eksternal (termasuk Icom IC-M605, Icom IC-M510 AIS, dan IC-M506 AIS), hingga 100 ikon target AIS dapat ditumpangkan pada pantulan radar. Dengan memilih ikon AIS, informasi kapal seperti kelas AIS, nomor MMSI, nama kapal, arah, kecepatan, CPA, TCPA, bearing, dan jarak ditampilkan di bagian bawah layar.

Layar TFT LCD Icom MR-1010RII MR-1010R2 Berwarna dengan Sudut Pandang Luas

Layar TFT LCD berwarna dengan sudut pandang luas sebesar 10,4 inci menawarkan pantulan yang cerah dan hidup dengan 16 langkah intensitas gradien. Fungsi otomatis menyembunyikan informasi memperbesar pantulan radar ke ukuran penuh.

Antarmuka Pengguna Intuitif Multibahasa

Bahasa MR-1010RII dapat dipilih dari berbagai bahasa, termasuk Bahasa Indonesia. Kursor delapan arah yang besar memastikan operasi yang lancar bahkan saat menggunakan sarung tangan. Berbagai pengaturan dapat dikonfigurasi melalui operasi yang intuitif secara visual.

Unit Output Video Opsional

Dengan unit output video opsional, UX-252, MR-1010RII dapat terhubung ke layar eksternal. Pantulan radar dapat diamati secara bersamaan pada unit utama dan layar eksternal.

Fungsi TLL (Target Latitude Longitude)

MR-1010RII dapat menandai titik dengan ikon dan mentransfer data posisi dengan kalimat NMEA TLL ke perangkat NMEA 0183 lainnya seperti plotter eksternal.

Fungsi True Trail

Fungsi true trail membatalkan gerakan kapal sendiri dan menunjukkan objek bergerak sejati dengan jejak, sementara objek statis tidak memiliki jejak.

Fitur Lainnya Icom MR-1010RII MR-1010R2:

• Input DC wide 10,2–42 V untuk mencegah kerusakan tegangan berlebih
• Dua zona alarm yang dapat diprogram oleh pengguna
• Indikasi waypoint*
• Dirancang, dirakit, dan Diproduksi di Jepang

Spesifikasi Icom MR-1010RII MR-1010R2

DISPLAY UNIT
Display type	10.4-inch Color TFT LCD
Resolution	480 × 640 dots
Minimum range	25 m; 82 ft (at 1⁄8 NM range)
Maximum range	36 NM
Range scales (NM)	1⁄8, 1⁄4, 1⁄2, 3⁄4, 1, 1.5, 2, 3, 4,
	6, 8, 12, 16, 24, 32, 36
Range scales (km)	1⁄4, 1⁄2, 3⁄4, 1, 1.5, 2, 3, 4,
	6, 8, 12, 16, 24, 32, 36, 48
Preheat time	90 seconds
Power supply	10.2–42 V DC
Power consumption	55 W (approximately) (at zero wind velocity)
Usable temperature range	−15°C to +55°C; +5°F to +131°F
Input data format	NMEA 0183, N+1, AUX, IEC61162-2
Output data format	NMEA 0183
SCANNER UNIT
Type	60 cm; 2 ft radome scanner
Rotation speed	24, 36 rpm typ.
Horizontal beamwidth	4° typ.
Vertical beamwidth	22° typ.
Sidelobe	−22 dB typ.
Usable temperature range	−25°C to +70°C; −13°F to +158°F
Usable humidity range	Less than 95% (at 40°C; +104°F)
Frequency	9410 MHz ±30 MHz
Modulation	P0N
Peak output power	4 kW
Pulse-width/repetition rate	80 ns/2160 Hz, 80 ns/1440 Hz,
	250 ns/1440 Hz, 350 ns/1440 Hz,
	900 ns/720 Hz
Modulator	FET switching
Intermediate frequency	60 MHz (EUR Version), 250 MHz (EXP Version)
IF bandwidth	10 MHz / 3 MHz (EUR Version), 15 MHz / 3 MHz (EXP Version)
Tuning	Auto/manual selectable
Supplied system cable	15 m; 49.2 ft (OPC-2341)
APPLICABLE IP Rating
Ingress Protection Standard
Display unit	IPX4 (Water resistance)
Scanner unit	IPX6 (Powerful jet water protection)



Supplied Accessories Icom MR-1010RII MR-1010R2

• Scanner unit
• System cable (15 m)
