Icom IC-M804

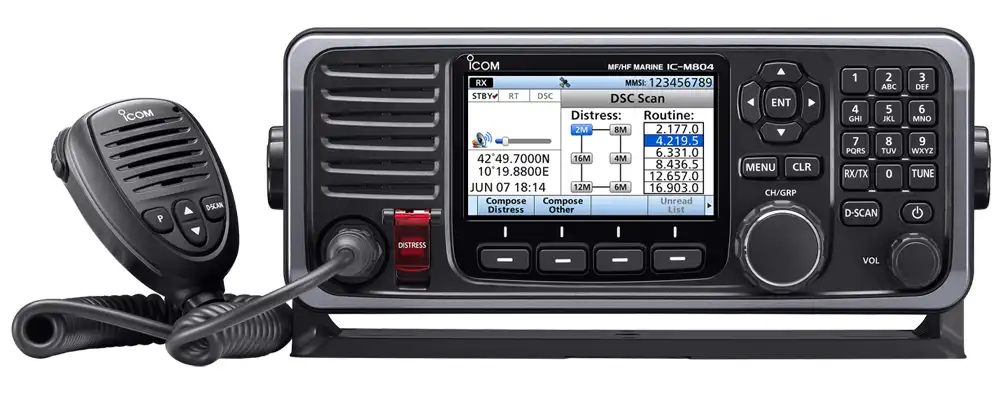

Icom IC-M804 – Radio Marine SSB/HF/MF

Icom IC-M804 dibuat sebagai radio Marine Class E DSC dengan frekuensi SSB/HF/MF yang dilengkapi receiver GNSS GPS dan interface NMEA 2000™. Radio ini memiliki berbagai fitur canggih dan menarik untuk memberikan performa yang terbaik dan mendukung kelancaran komunikasi.

Fitur-Fitur Icom IC-M804

Tombol Distress untuk Keadaan Darurat

Radio marine Icom IC-M804 memenuhi regulasi DSC Kelas E ITU-R M.493-15 dan ETSI EN 300 338-4. Dalam keadaan darurat dengan menekan tombol Distress, sinyal darurat akan dikirimkan beserta koordinat GNSS dan panggilan bantuan ke kapal-kapal lain atau menara pengawas.

Receiver DSC Terpasang

Receiver pengawas DSC khusus secara terus-menerus menganalisis enam channel darurat secara bergantian. Sebanyak 100 nomor MMSI (75 Individu dan 25 grup) untuk panggilan DSC dapat disimpan dengan nama ID 10 karakter.

Layar Sentuh yang Mudah Dipahami

Kombinasi tombol arah dan tombol layar membuat penggunaan yang sederhana. Fungsi-fungsi yang paling umum ke tombol layar (di bagian bawah layar) untuk akses tekan cepat. Papan tombol dengan sepuluh angka untuk memasukkan nomor channel, nomor MMSI dengan nama ID dan sebagainya.

Layar Sentuh 4,3 Inci

Layar LCD berwarna dengan resolusi tinggi memberikan sudut pandang sangat lebar hampir 180 derajat dan menampilkan karakter serta ikon fungsi dengan jelas. Tampilan mode malam untuk pengamatan yang baik saat minim cahaya.

Fitur Replay Cepat

Fungsi replay otomatis merekam 2 menit terakhir suara yang diterima. Anda dapat memutar ulang suara yang diterima yang tidak dapat didengar dengan jelas.

Waterproof

Radio ini dibuat tahan korosi di lokasi perairan. Dengan rating IPX7, radio ini dapat bertahan jika terendam di air dengan kedalaman 1 meter selama 30 menit.

Terhubung dengan Receiver GNSS

Receiver GNSS yang mencakup fungsi GPS, GLONASS dan SBAS terhubung dengan Icom IC-M804. Dengan antena GNSS eksternal dan kabel 5 meter, radio ini memberikan data posisi, haluan, kecepatan dan UTC.

Sesuai dengan NMEA 2000™, NMEA 0183/-HS

Menggunakan interface NMEA 2000™, radio original Icom ini dapat bertukar informasi GNSS, panggilan DSC, informasi radio dan data daftar PGN pada jaringan. Data posisi GNSS NMEA 0183/-HS juga dapat dikonversi ke data NMEA 2000™ untuk keperluan lain.

Tuner Antena Otomatis AT-141

Tuner antena otomatis Icom AT-141 mencocokkan semua band dengan antena anda. Jika karena kesalahan tuner antea otomatis tidak dapat menyetel antena, Icom IC-M804 akan melewati tuner antena dan akan menampilkan peringatan pada layar.

Fitur-Fitur Tambahan Icom IC-M804

Power Output Tinggi & Jangkauan Luas

Dilengkapi dengan power output maksimal 125 watt (PEP) melalui antena tuner otomatis AT-141, radio ini dapat menghasilkan sinyal radio yang kuat dan jelas.

Rentang Frekuensi Icom IC-M804 Luas

Radio digital Icom IC-M804 menghadirkan rentang frekuensi penerima yang sangat luas mulai dari 0,5 – 29,999 MHz. Rentang frekuensi yang luas ini membuat radio ini bekerja pada berbagai frekuensi termasuk frekuensi tinggi (HF) dan frekuensi menengah (MF).

Metode Sampling RF Modern

Dengan teknologi sampling langsung RF, radio SSB ini melakukan konversi langsung sinyal radio frekuensi tinggi ke digital. Proses ini menghasilkan kualitas suara yang bagus, menekan kebisingan dan deteksi sinyal lemah.

Power Supply 12V/24V

Radio HF Icom IC-M804 dapat digunakan dengan power supply 12 volt atau 24 volt tergantung modelnya.

Penggunaan Mudah Icom IC-M804

Tombol microphone yang dapat diprogram pada Icom IC-M804 untuk mengakses fitur yang sering digunakan dengan cepat dan mudah.

Spesifikasi Icom IC-M804

General
Frequency coverage
Receive	500 kHz–29.9999 MHz (continuous)
Transmit	1.6–2.9999, 4.0–4.9999, 6.0–6.9999, 8.0–8.9999, 12.0–13.9999, 16.0–17.9999, 18.0–19.9999, 22.0–22.9999, 25.0–27.5000 MHz
DSC	2.1875, 4.2075, 6.3120, 8.4145, 12.5770, 16.8045 MHz
Mode
TX/RX	J3E (USB), J2B (AFSK), F1B (FSK)
RX only	J3E (LSB), A1A (CW), H3E (AM)
DSC	F1B
Antenna impedance	50 Ω (unbalanced)
Usable temperature range	–15℃ to 55℃
Frequency stability
TX/RX	±10 Hz (below 29.9999 MHz)
DSC	±10 Hz
Power supply requirement	10.8–15.6 V (12 VDC), 21.6–31.2 V (24 VDC)
Current drain
Receive	Less than 6 A (12 V) / 3A (24 V)(Maximum audio output)
Transmit	Less than 40 A (12 V)/20 A (24 V) (Max. output power) (with 1.1 kHz and 1.7 kHz AF input)
Dimensions (Projections not included)
Main unit	367 (W) × 95 (H) × 260 (D) mm
Controller	274 (W) × 114 (H) × 86 (D) mm
Weight
Main unit	8.6 kg (approximate)
Controller	760 g (approximate)
Transmitter
Output power  (at Tuner output)
1.6–3.9999 MHz	85 W pep
4.0–27.5000 MHz	125 W pep
Spurious emissions	Less than -50 dB peak output power (at Max. Power)
Carrier suppression	More than 40 dB peak output power (at Max. Power)
Unwanted sideband suppression	More than 55 dB peak output power (at Max power with 1500 Hz AF input)
Receiver
Sensitivity
J3E, A1A	0.5–1.5999 MHz 1.6–29.9999 MHz	30 dBμV emf (20 dB SINAD) 8 dBμV emf (20 dB SINAD)
J2B, F1B	1.6–29.9999 MHz	0 dBμV emf (1% error rate)
H3E	0.5–1.5999 MHz 1.6–3.9999 MHz	44 dBμV emf (20 dB SINAD) 24 dBμV emf (20 dB SINAD)
DSC Sensitivity	0 dBμV emf (1% error rate)
Squelch sensitivity
J3E (at 12.230 MHz)	(Threshold) (Tight)	Less than 26 dBμV emf Less than 96 dBμV emf
H3E (at 1.000 MHz)	(Threshold) (Tight)	Less than 36 dBμV emf Less than 116 dBμV emf
Audio output power	4.0 W at 10% distortion with 4 Ω load
Clarity variable range	±150 Hz
All stated specifications are subject to change without notice or obligation.

Applicable IP Rating

Ingress Protection Standard
Remote controller	IPX7 (1 m depth water for 30 minutes)

Aksesoris Icom IC-M804

• Microphone – HM-214H
• Mounting bracket – MB-108
• Kabel power DC – OPC-1465

Aksesoris Opsional Icom IC-M804

• Antena Tuner – AT-141
• External Speaker – SP-24E
• Handset – HS-98
• Flush Mount Kit – MB-75
