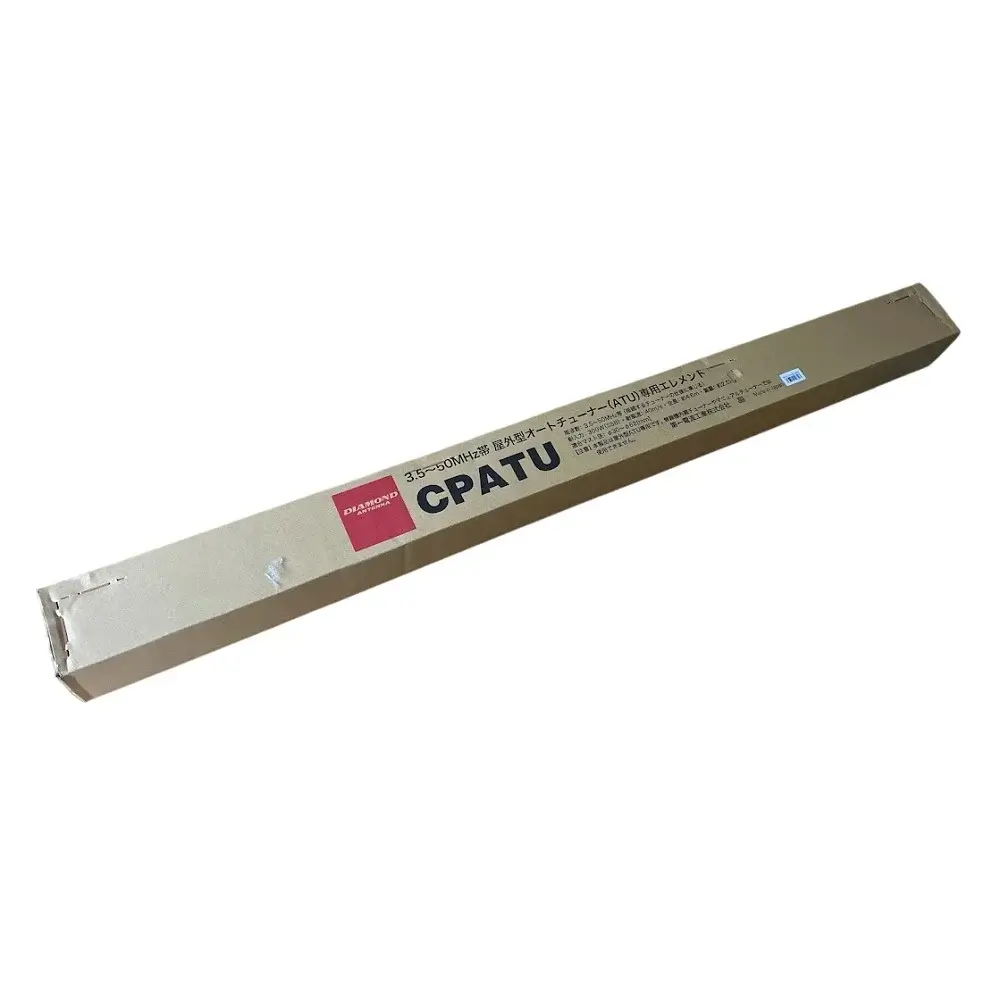

Diamond CPATU adalah elemen antena khusus untuk digunakan bersama tuner antena otomatis luar ruang untuk antena kawat. Dengan panjang 4,6 meter dan berat 2,5 kg, elemen ini menyediakan pilihan pemasangan vertikal untuk sistem antena yang menggunakan ATU eksternal yang sesuai.
Penggunaan bersama tuner otomatis luar ruang

Rentang kerja elemen ini mencakup 3,5–50 MHz, termasuk band WARC 10, 18, dan 24 MHz. Frekuensi yang dapat digunakan serta daya kerja harus mengikuti kemampuan tuner otomatis yang dipasang. Rating elemen hingga 300 W SSB tidak menggantikan batas daya yang lebih rendah pada tuner.
Gunakan CPATU dengan tuner otomatis luar ruang yang sesuai. Elemen ini tidak dapat digunakan melalui tuner bawaan transceiver atau tuner eksternal manual.
Spesifikasi Diamond CPATU
| Jenis | Elemen khusus untuk tuner antena otomatis luar ruang |
|---|---|
| Frekuensi | 3,5–50 MHz, termasuk band WARC; kemampuan operasi mengikuti tuner yang digunakan |
| Panjang | 4,6 m |
| Berat | 2,5 kg |
| Daya maksimum elemen | 300 W SSB, tetap mengikuti batas daya tuner |
| Kecepatan angin terukur untuk antena | 40 m/detik |
| Diameter tiang yang diterima | 30–62 mm |
Tuner dan tiang yang sesuai
| Model | Penggunaan dan syarat |
|---|---|
| Icom AH-4 | Tuner otomatis eksternal; frekuensi dan daya operasi mengikuti batas tuner. |
| Icom AH-705 | Tuner otomatis eksternal; frekuensi dan daya operasi mengikuti batas tuner. |
| Icom AH-730 | Tuner otomatis eksternal; frekuensi dan daya operasi mengikuti batas tuner. |
| Yaesu FC-40 | Tuner otomatis eksternal; frekuensi dan daya operasi mengikuti batas tuner. |
| Diamond DAP600 | Tiang untuk pemasangan sementara secara vertikal, dengan dasar yang terikat kuat dan tali penahan. Batas beban tiang sekitar 8 kg hanya berlaku tanpa angin. |

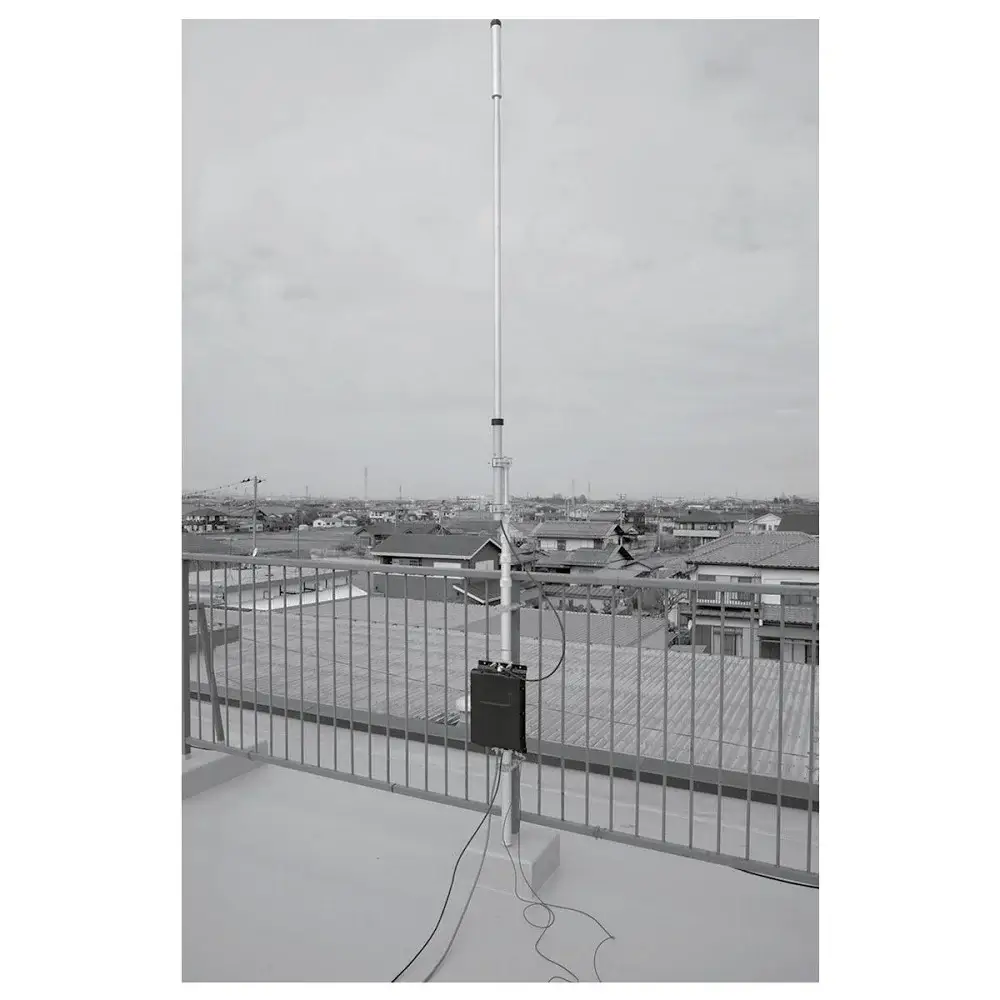

Rating angin antena berlaku untuk elemen CPATU dan tidak menjadi rating angin tiang DAP600 atau seluruh instalasi. Untuk pemasangan sementara dengan DAP600, tali penahan tetap wajib digunakan, termasuk saat memakai tripod atau dudukan ban; hindari angin kencang dan cuaca buruk.
