Yaesu FC-40

Yaesu FC-40

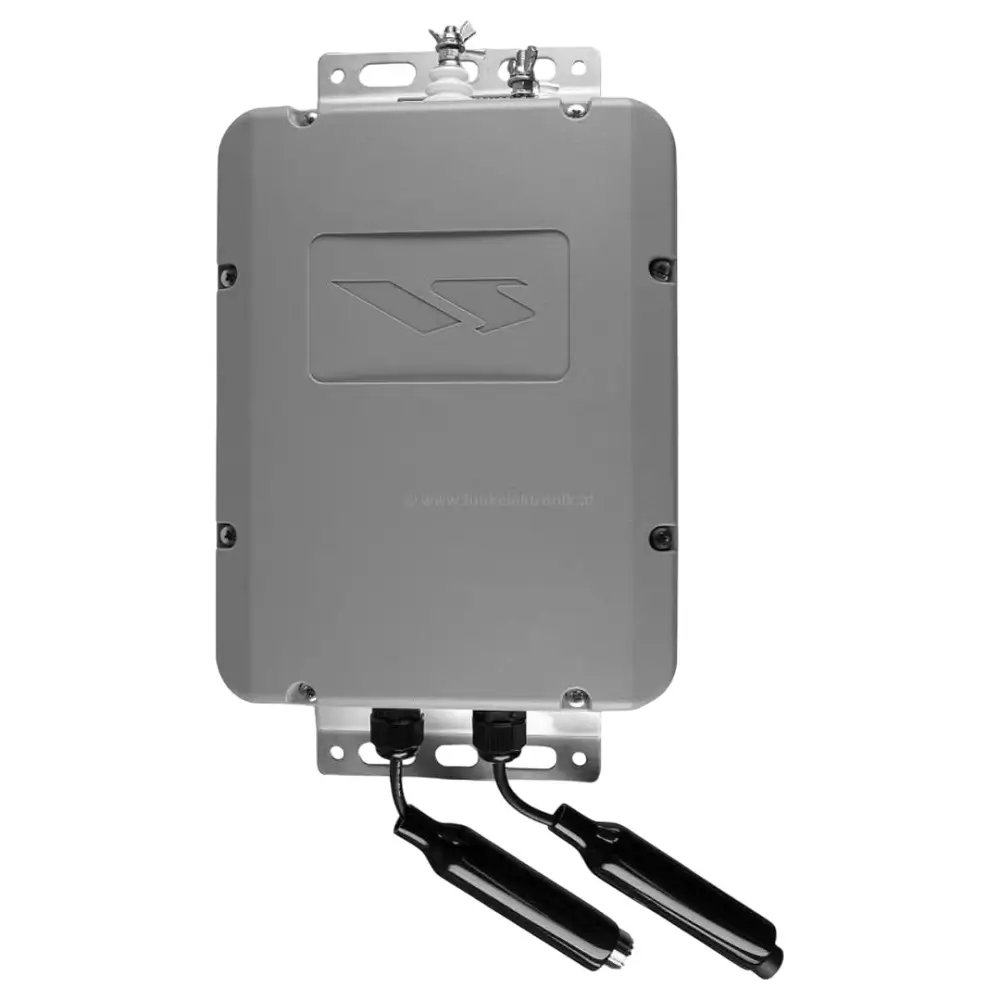

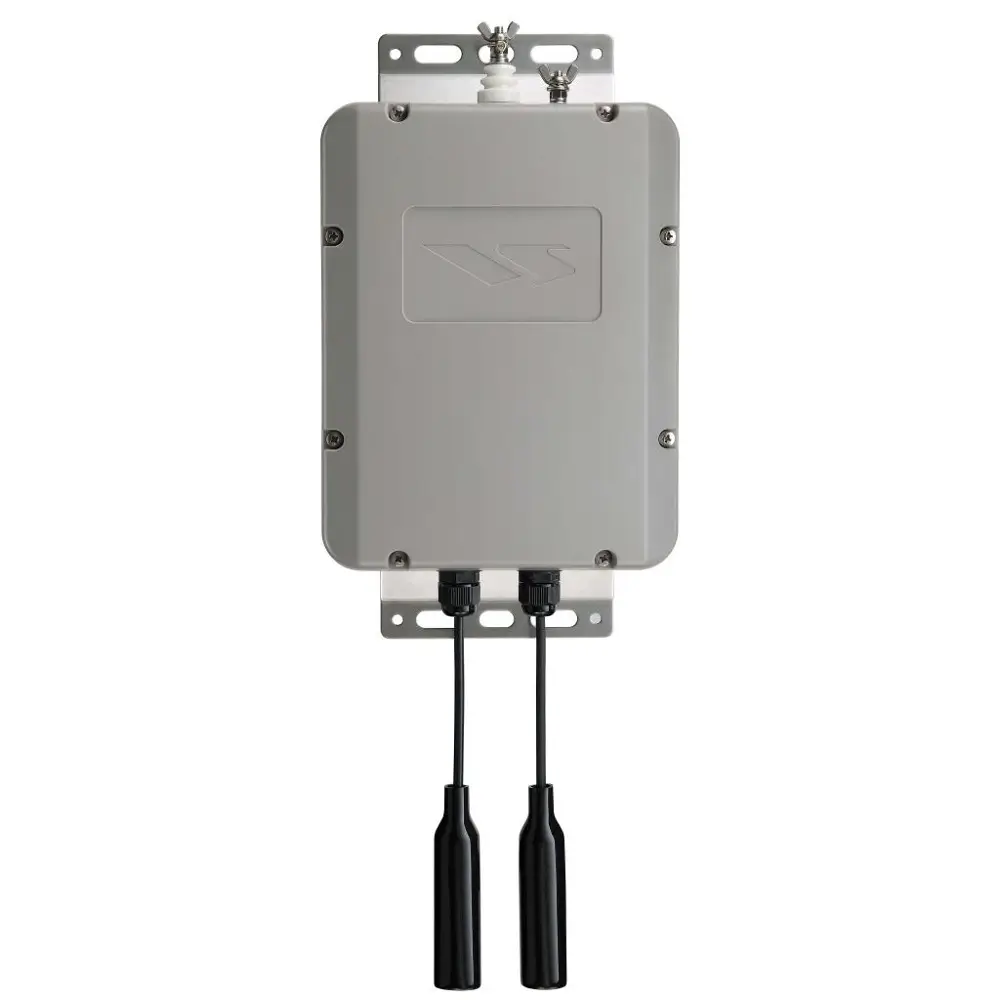

Yaesu FC-40 hadir sebagai tuner antena otomatis yang mendukung berbagai radio SSB (Single Side Band) Yaesu. Antena tuner ini mengatur impedansi antena agar sesuai dengan radio sehingga daya pancar tetap maksimal. Di semua pemasangan, posisi antena tuner ini wajib berada di feedpoint antena baik untuk antena kawat maupun antena vertikal.

Fitur-Fitur Yaesu FC-40

Metode Pemasangan

Yaesu FC-40 harus dipasang sesuai dengan jenis antena dan lokasi stasiun radio. Posisi terbaik adalah di titik tuner antena agar kinerjanya maksimal.

Posisi Kabel

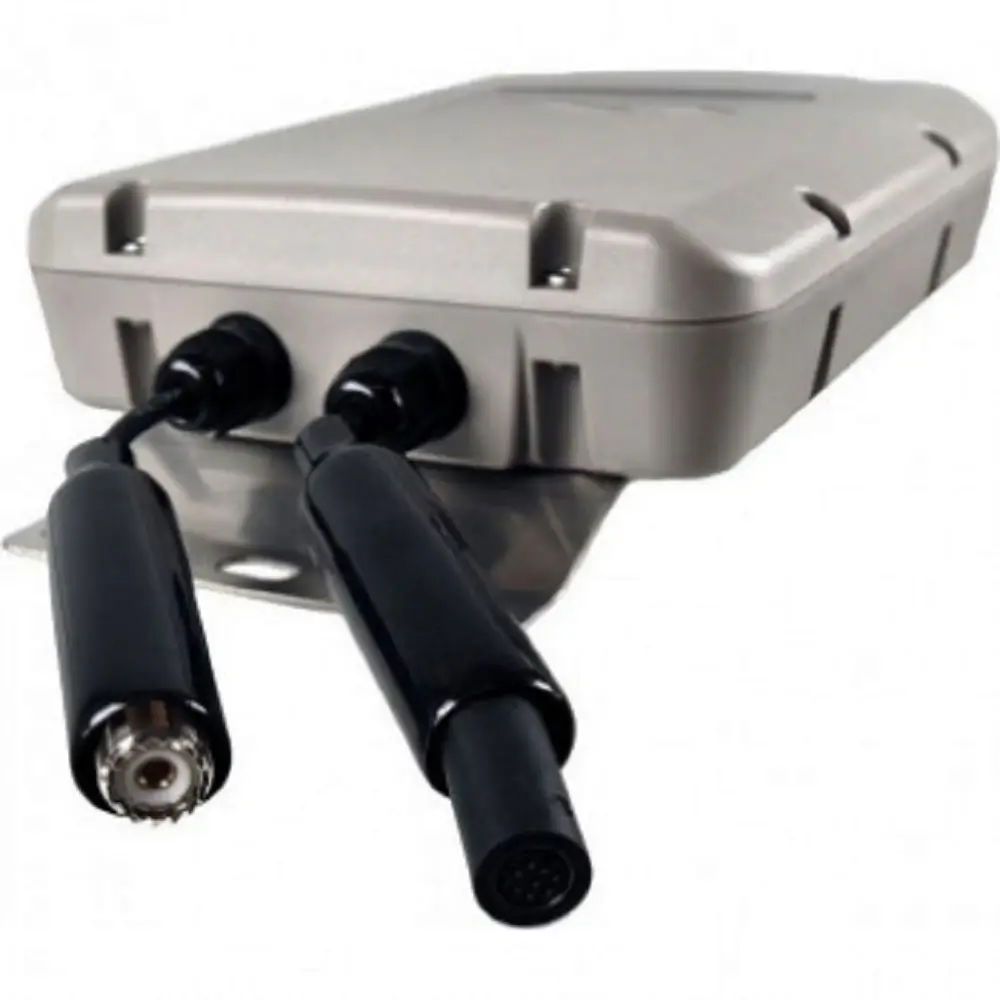

Bagian automatic tuner yang memiliki kabel sebaiknya dipasang menghadap ke bawah untuk mencegah air masuk ke dalam tuner melalui lubang kabel.

Kabel Grounding Pendek

Untuk antena monopole, kabel grounding dan kabel antena antara tuner dan bracket antena harus dibuat sependek mungkin. Semakin pendek kabel, semakin baik hasilnya.

Antena Harus Terpisah

Antena tidak boleh menyentuh benda lain selain isolator pendukung. Dengan begitu, performa antena tetap stabil dan tidak terganggu.

Bracket Tambahan

Jika kabel menuju radio beresiko tertarik atau tertekan, kabel perlu diberi bracket sendiri. Beri sedikit kelonggaran (slack loop) agar kabel tidak menekan radio.

Pemasangan di Base Station

Untuk penggunaan di base station, antena tuner Yaesu ini dapat dipasang di permukaan datar seperti papan kayu atau di tiang berdiameter 55–65 mm dengan dudukan U-bolt bawaan.

Pemasangan di Kendaraan

Untuk penggunaan di mobil, FC-40 dapat dipasang di permukaan yang datar dengan baut atau sekrup. Tempat terbaik adalah di dalam bagasi atau kabin, dekat dengan pangkal antena. FC-40 juga dapat dipasang mendatar asalkan terlindungi dari cuaca.

Sambungan Kabel

Setelah dipasang, hubungkan kabel FC-40 ke port ANT dan CAT/LINEAR di bagian belakang radio SSB Yaesu FT-897 atau Yaesu FT-857.

Spesifikasi Yaesu FC-40

Operating Frequency Range	1.8-54 MHz with 20+ m end-fed wire 7 – 54 MHz with YA-007 HF 2.5 m Mobile Whip Antenna
Input Impedance	50 Ohms
Maximum Power	100W (3 minutes maximum continuous TX)
Matched SWR	2.0:1 or less (if antenna is not exact multiple of2/2 )
Tune-up Power	4 – 60 W
Tune-up Time	8 seconds maximum
Impedance Matching Memories	200 channels
Power supply	13.8V DC±15% (supplied from transceiver)
Case Size (WHD)	9” x 7” x 2.1” (228 x 175 x 55 mm)
Weight	2.6 lbs. (1.2kg)
Specifications subject to change without notice of obligation.
