Fungsi Icom AH-705

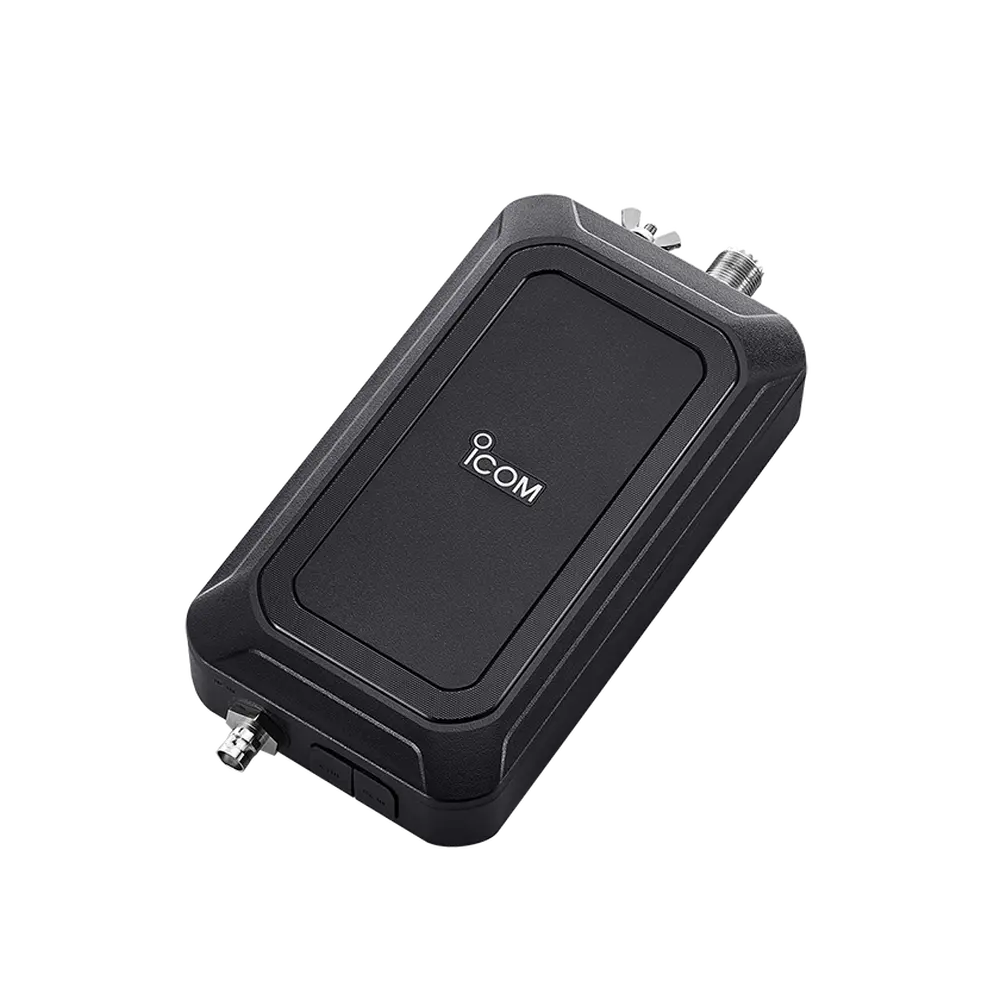

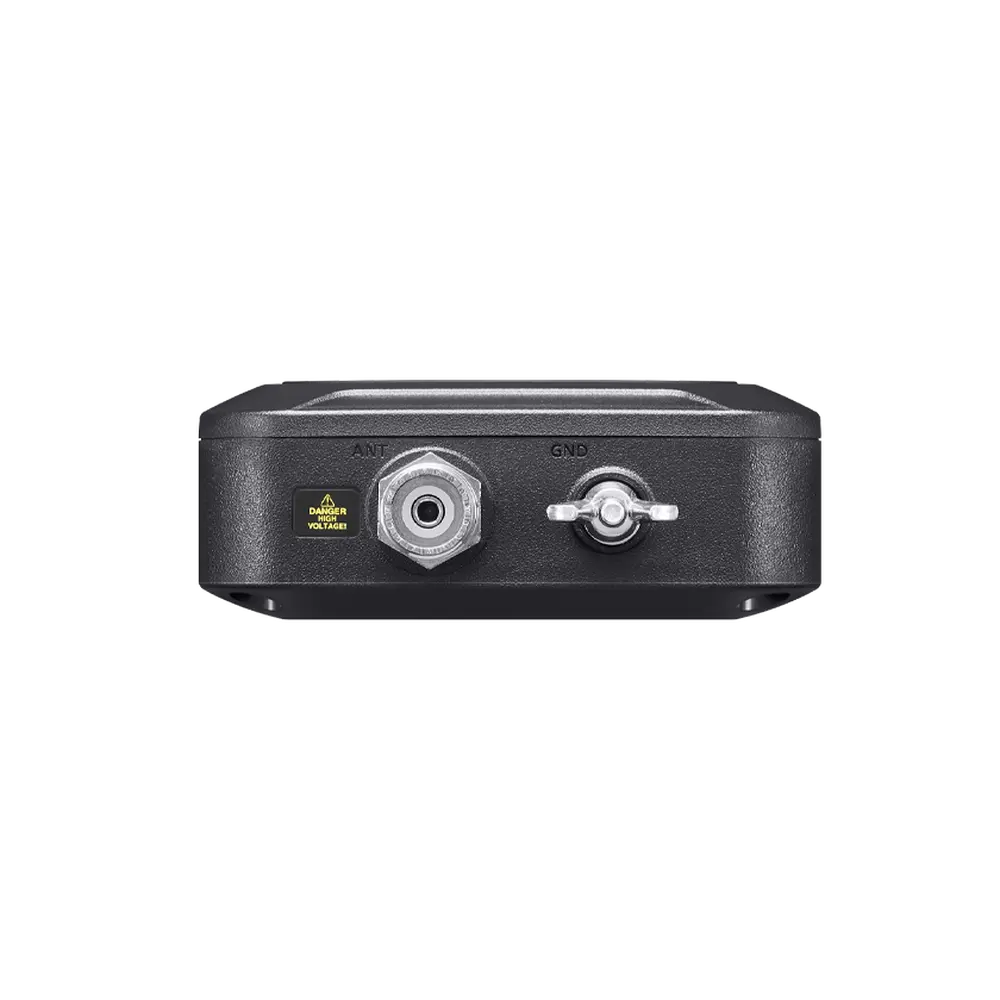

Icom AH-705 adalah automatic antenna tuner yang dirancang Icom untuk radio IC-705. Tuner ini membantu mencocokkan impedansi antena pada konfigurasi yang didukung Icom, baik antena 50 Ω melalui konektor SO-239 maupun antena long wire melalui adaptor terminal yang sesuai. Operator menjalankan penalaan dari tombol TUNER pada IC-705. Tuner tidak menggantikan antena, kabel koaksial, atau sumber daya radio.
Memilih antena dan sumber daya
Rentang yang dapat ditala bergantung pada panjang antena long wire: 1,8–54 MHz memerlukan kawat setidaknya 30 m, sedangkan kawat setidaknya 7 m memiliki rentang 3,5–54 MHz. Icom mengingatkan bahwa kondisi antena dan lingkungan dapat membuat penalaan tertentu tidak berhasil. Daya masukan maksimum AH-705 adalah 10 W. Untuk catu daya, gunakan dua baterai alkaline AA atau masukan 13,8 V DC eksternal;, catu 13,8 V DC harus diambil langsung dari power supply eksternal, bukan melalui IC-705. Untuk mempertahankan perlindungan IP54 pada pemasangan lapangan, konektor perlu ditutup sesuai petunjuk Icom agar air tidak masuk ke sambungan.
Spesifikasi AH-705
| Rentang penalaan | 1,8–54 MHz dengan long wire ≥30 m; 3,5–54 MHz dengan long wire ≥7 m |
|---|---|
| Daya masukan maksimum | 10 W |
| Impedansi masukan | 50 Ω |
| Daya untuk penalaan | 5 W atau 10 W |
| Waktu penalaan | Rata-rata 2–3 detik; maksimum 15 detik |
| Catu daya | 2 × baterai alkaline AA (3,0 V DC) atau 13,8 V DC ±15% eksternal |
| Konsumsi arus | <300 mA saat menala; <1 mA saat siaga |
| Memori penalaan | 45 |
| Ukuran | 190 × 105 × 40 mm, tanpa tonjolan |
| Berat | 450 g, tanpa baterai |
| Perlindungan | IP54 dengan perlindungan sambungan yang sesuai |
Saat meminta penawaran, sebutkan jenis dan panjang antena, daya pancar yang akan digunakan, serta sumber daya yang tersedia agar paket IC-705 dan AH-705 sesuai dengan kebutuhan instalasi.
