Daiwa CN-901HP

Daiwa CN-901HP

Daiwa CN-901HP adalah perangkat elektronik yang digunakan untuk mengukur dan memantau performa dari jalur transmisi frekuensi radio (RF), antena, dan pemancar.

Rentang frekuensi  adalah 1,8 hingga 200 MHz. Meter ini memiliki rentang daya minimum sebesar 20 W, rentang daya menengah sebesar 200 W, dan rentang daya maksimum sebesar 2.000 W. Ini berarti bahwa meter ini dapat mengukur keluaran daya dari perangkat RF dalam rentang ini, mulai dari perangkat yang berdaya rendah seperti radio genggam hingga pemancar berdaya tinggi yang digunakan di stasiun radio.

SWR meter mengukur rasio gelombang berdiri, yaitu rasio amplitudo maksimum gelombang berdiri terhadap amplitudo minimum gelombang berdiri di sepanjang jalur transmisi. Gelombang berdiri terbentuk ketika sebuah gelombang ditransmisikan ke bawah sebuah jalur, tetapi pantulannya di ujung jalur menciptakan gelombang yang bergerak ke arah yang berlawanan. SWR meter membantu untuk menentukan efisiensi dari jalur transmisi dan kesesuaian impedansi antena dengan pemancar.

Sementara itu, power meter mengukur keluaran daya dari perangkat RF. Perangkat ini memberikan pengukuran yang akurat dari daya yang ditransmisikan oleh perangkat dan membantu mencegah kerusakan pada peralatan dengan memantau level daya. Power meter sangat berguna untuk menyetel antena dan mencocokkan impedansi pemancar dengan antena untuk transfer daya maksimum.

Spesifikasi:

Daiwa CN-901HP

Merek: Daiwa

Nomor Bagian Produsen: CN-901HP

Tipe Bagian: SWR / Wattmeters

Lini Produk: Daiwa CN-901 Professional Series Bench Meters

Nomor Bagian DXE: DWA-CN-901HP

Rentang Frekuensi Meter: 1,8-200 MHz

Rentang Daya Minimum: 20 W

Rentang Daya Tengah: 200 W

Rentang Daya Maksimum: 2.000 W

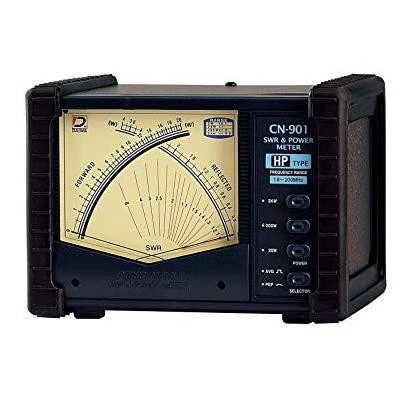

Gaya Meter: Cross needle

Pencahayaan Meter: Ya

Pembacaan Daya Puncak: Ya

Peak Hold: Ya

Penghitung Frekuensi Terintegrasi: Tidak

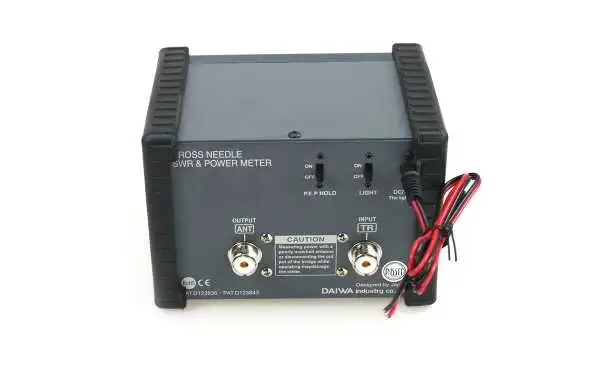

Tipe Konektor RF Meter: UHF female, SO-239

Daya DC Diperlukan: Ya

Tegangan Masukan Daya Eksternal: 13,8 Vdc

Sensor Jarak Jauh Tidak Termasuk: Tidak

Lebar SWR / Wattmeter: 6,300 inci

Tinggi SWR / Wattmeter: 4,300 inci

Kedalaman SWR / Wattmeter: 4,800 inci

Berat SWR / Wattmeter: 2,20 lbs.

Secara keseluruhan, meter Daiwa CN-901HP adalah alat yang sangat fleksibel yang dapat membantu mengoptimalkan kinerja peralatan RF dengan menyediakan pengukuran SWR dan daya yang akurat.
