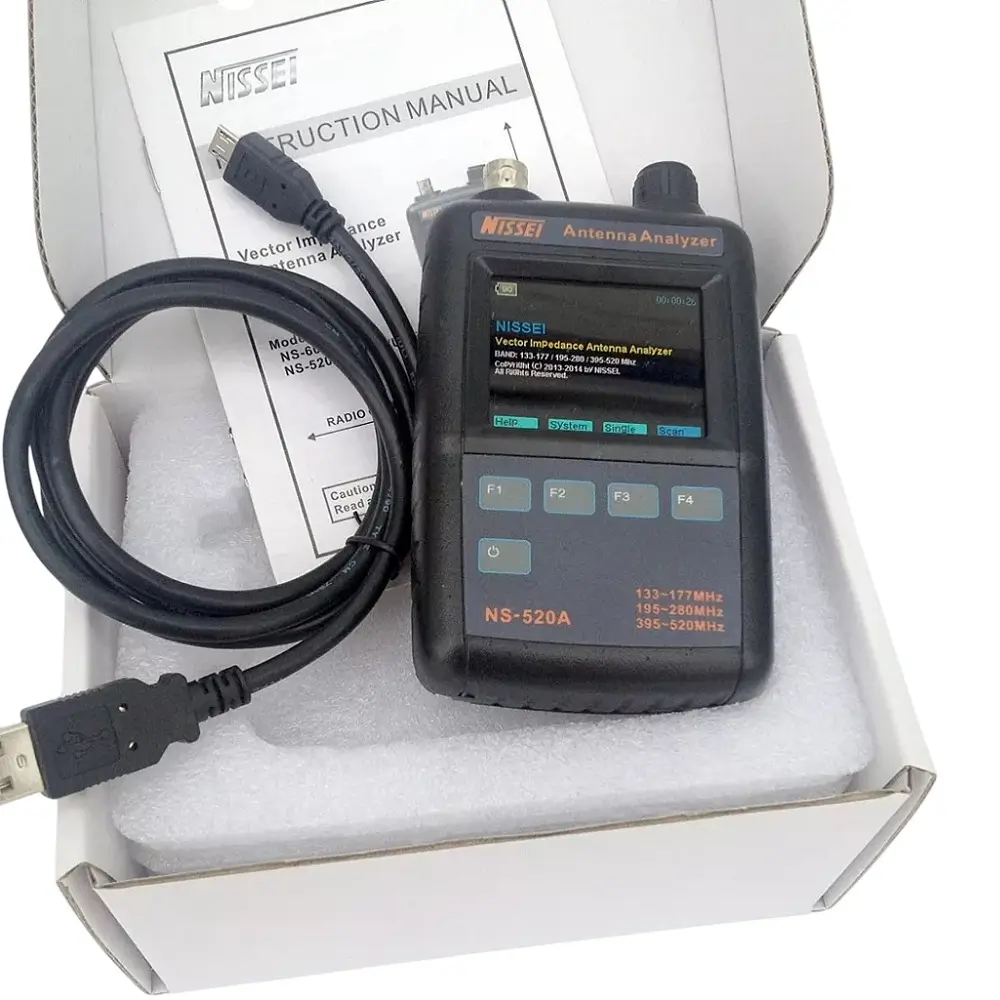

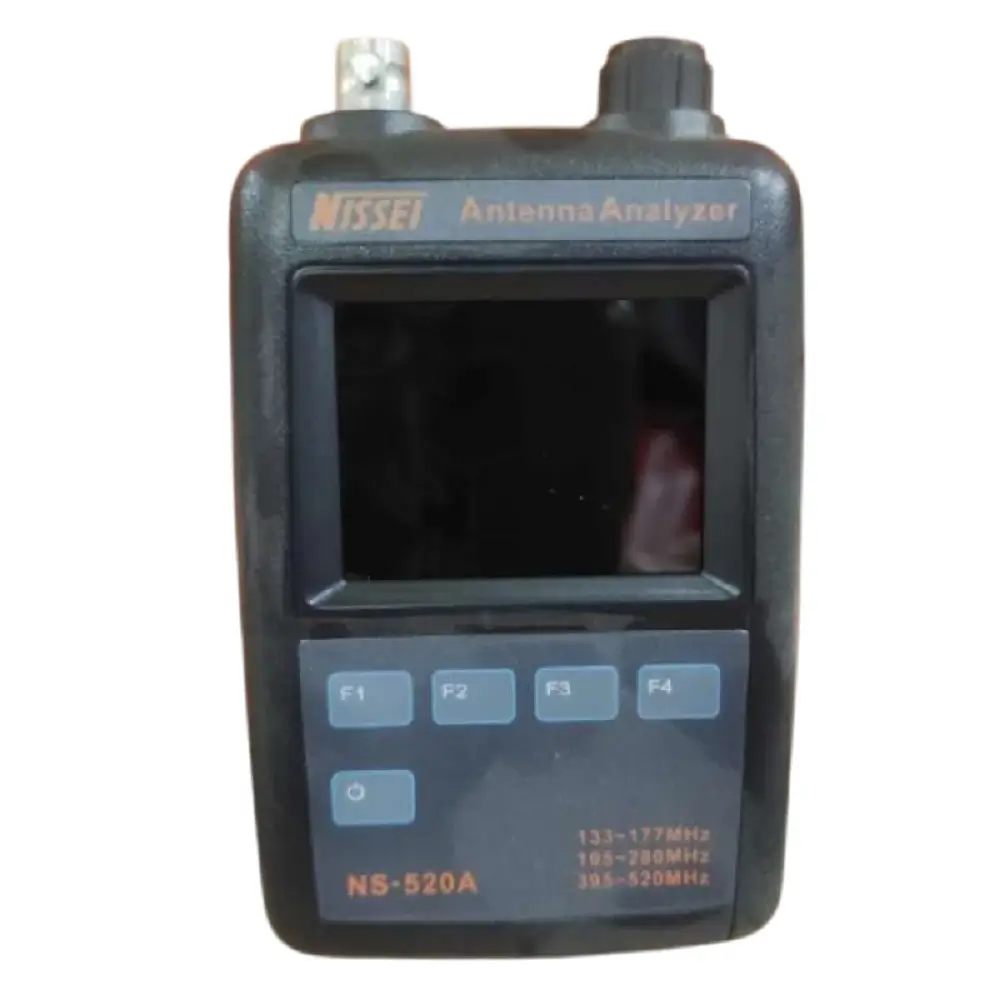

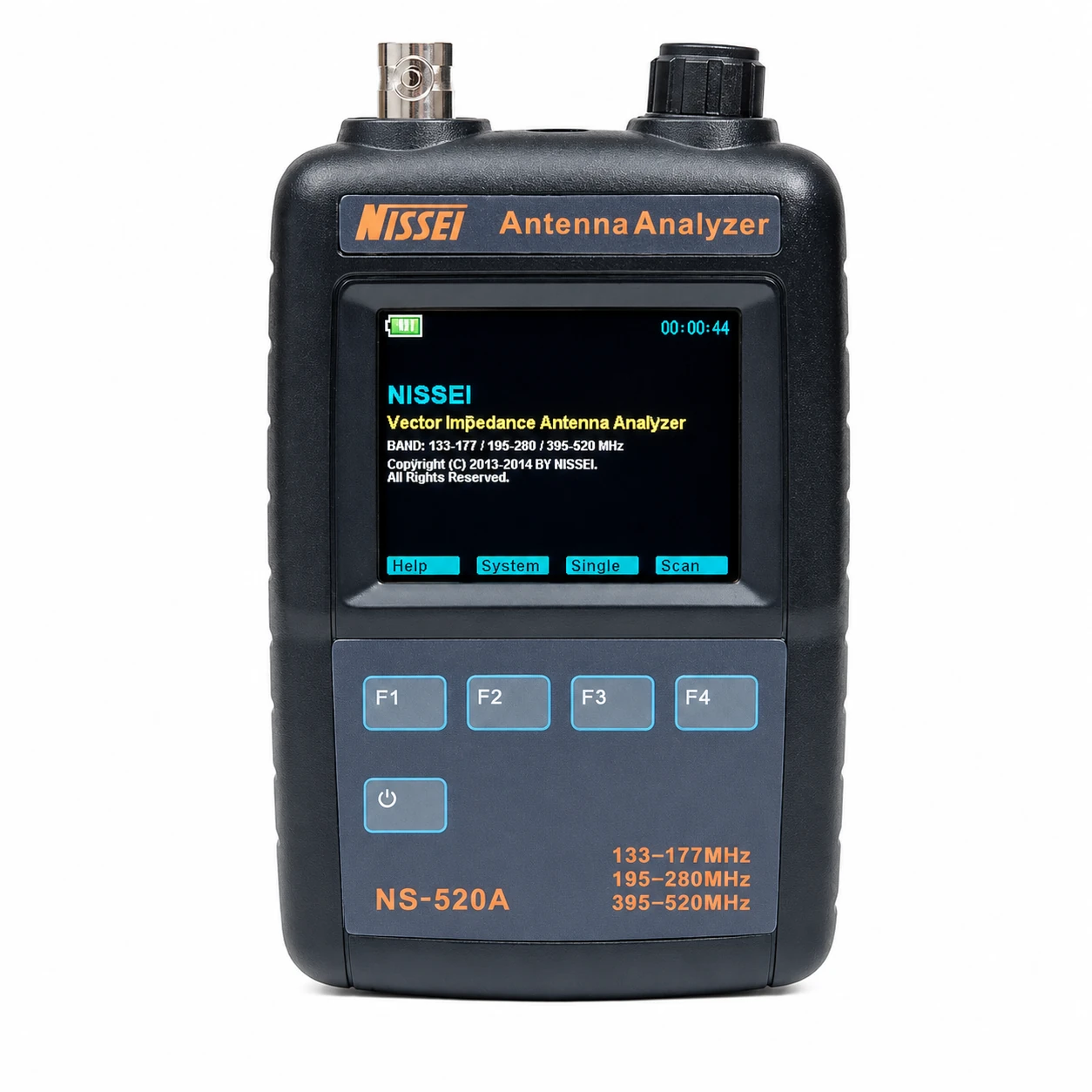

Nissei NS-520A
Nissei NS-520A adalah alat bantu untuk mengukur dan memeriksa antena radio. Alat ukur ini sangat praktis karena bisa mengukur antena untuk frekuensi VHF dan UHF (frekuensi yang biasa dipakai untuk komunikasi jarak dekat dan siaran). Alat ini tidak hanya menunjukkan seberapa baik sinyal antena (disebut SWR. Tetapi juga bisa mengukur hambatan lengkap antena (disebut impedansi vektor). Jadi, alat ini membantu anda memastikan antena bekerja dengan baik.
Fitur-Fitur Nissei NS-520A
Pengukuran SWR
Nissei NS-520A berfungsi untuk mengukur rasio gelombang berdiri (SWR) pada antena. Hasilnya ditampilkan dalam bentuk grafik sehingga anda bisa melihat performa antena di berbagai frekuensi dan menyesuaikannya dengan mudah.
Pengukuran Resistansi
Fitur ini digunakan untuk mengetahui nilai resistansi antena. Nilai resistansi menunjukkan seberapa besar daya yang hilang saat antena bekerja.
Pengukuran Reaktansi
Antenna analyzer Nissei ini juga dapat mengukur nilai reaktansi antena baik induktif maupun kapasitif. Hasilnya ditampilkan dalam bentuk grafik agar proses pengaturan antena menjadi lebih mudah.
Pengukuran Impedansi Antena
SWR power meter ini dapat mengukur impedansi total antena, yaitu: gabungan antara resistansi (R) dan reaktansi (X). Data ini membantu anda mengetahui apakah antena sudah sesuai dengan pemancar atau penerima.
Pencarian Frekuensi Resonansi
Fitur ini membantu menemukan titik frekuensi di mana antena bekerja paling optimal. Dengan mengetahui frekuensi resonansi, anda bisa mendapatkan hasil pemancaran dan penerimaan sinyal terbaik.
Pengaturan Antena
SWR meter ini sangat cocok digunakan untuk mengukur dan mengatur antena agar bekerja di frekuensi yang tepat.

Mudah Digunakan
Analyzer antena ini juga sederhana dan mudah digunakan. Anda dapat menggunakan perangkat ini dengan cepat tanpa perlu pelatihan khusus.
Ukuran Minimalis
Dengan ukuran kecil dan bobot ringan, SWR analyzer ini mudah dibawa ke mana saja. SWR analyzer cocok digunakan di lapangan atau lokasi pemasangan antena.
Akurat dan Tahan Gangguan
Berikutnya, SWR Meter VHF UHF ini memberikan hasil pengukuran yang stabil, akurat hingga tahan gangguan suhu ekstrim dan gangguan sinyal.
Layar Jelas
Layar LCD yang terang dan kontras tinggi membuat hasil pengukuran tetap mudah dibaca bahkan saat digunakan di bawah sinar matahari.
Kapasitas Baterai Besar
Dilengkapi baterai lithium (Li-ion) isi ulang yang awet, power meter ini bisa digunakan untuk waktu yang lama tanpa perlu sering dicharger.
Pemakaian Luas
Bahan SWR power meter ini sangat kuat dan baterai awet sehingga cocok untuk pengukuran antena di luar ruangan.
Fungsi Tambahan
Selain untuk analisis antena, antenna analyzer digital ini juga dapat digunakan sebagai generator sinyal frekuensi tinggi (HF) dan pengukur kekuatan medan.
Spesifikasi Nissei NS-520A
| Freq. range | 133-177 MHz 195 – 280 MHz 395 – 520 MHz |
| Frequency step | 100 Hz/1 KHz/10 KHz/100 KHz/1 MHz |
| Frequency stability | <0.5PPM |
| Output power | 3 dBm (at438.5MHz) |
| Sweep widths (Hz) | 300K/1.5M/3M/6M/12M 24M/42M/75M |
| Maker steps (Hz) | 1K/5K/10K/20K 40K/80K/140K/250K |
| VSWR range | 1:1.00 – 1:99.99 |
| Lord Resistance (R) | 0.1 -999.9 ohms |
| Lord Reactance (X) | 0.1 -999.9 ohms |
| Magnitude (Z) | 0.1 -999.9 ohms |
| Power source | Lithium Polymer battery ( 3.7V, 1900 mAh ) |
| Charger source | USB port – Micro USB plug |
| RF connector | BNC – Female |
| Screen | 2-inch high-output 16M color TFT |
| Dimensions (W x H X D) (cm) | 6.86 x 8.9 x 2.54 cm |
| Weight | 145 grams |
