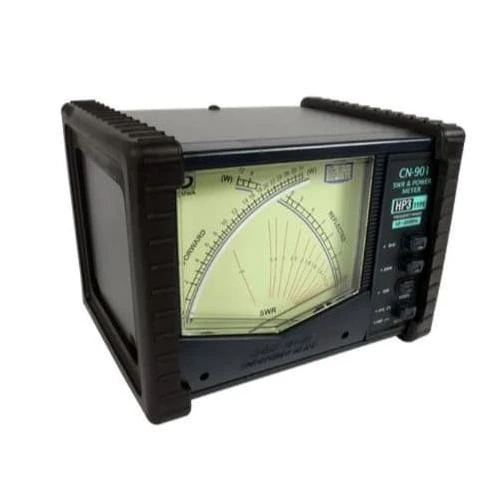

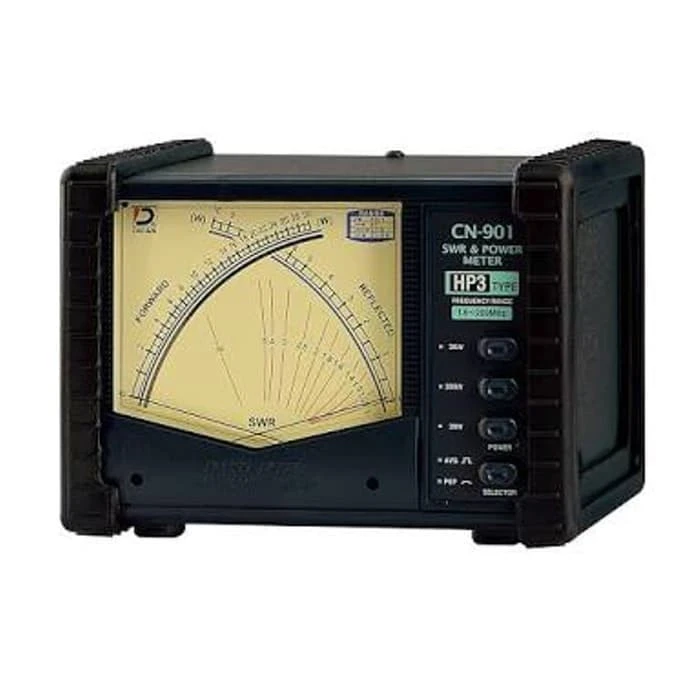

Daiwa CN-901HP3

Daiwa CN-901HP3

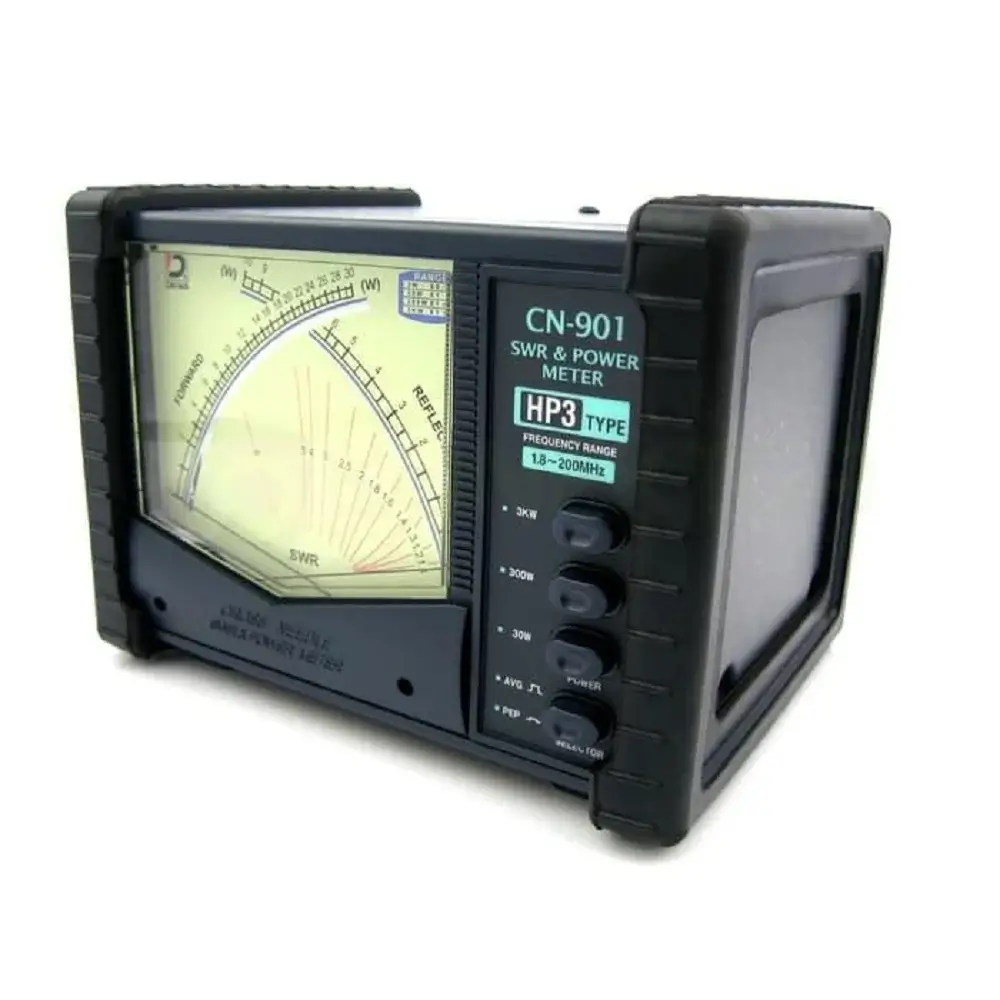

Daiwa CN-901HP3 adalah alat elektronik yang digunakan untuk mengukur dan memantau performa saluran transmisi frekuensi radio (RF), antena, dan pemancar. Meter ini memiliki rentang frekuensi dari 1,8 hingga 200 MHz dengan rentang daya minimum sebesar 30 W, rentang daya menengah sebesar 300 W, dan rentang daya maksimum sebesar 3.000 W.

SWR meter digunakan untuk mengukur rasio gelombang berdiri (Standing Wave Ratio) yang merupakan rasio amplitudo maksimum gelombang berdiri dengan amplitudo minimum gelombang berdiri sepanjang saluran transmisi. Gelombang berdiri terbentuk ketika suatu gelombang ditransmisikan ke saluran, tetapi pantulannya pada akhir saluran menciptakan gelombang yang bergerak ke arah yang berlawanan. SWR meter membantu menentukan efisiensi saluran transmisi dan kecocokan impedansi antena dengan pemancar.

Sementara itu, power meter pada CN-901HP3 digunakan untuk mengukur daya keluaran dari perangkat RF. Meter ini memberikan pengukuran akurat daya yang ditransmisikan oleh perangkat dan membantu mencegah kerusakan pada peralatan dengan memonitor level daya. Power meter sangat berguna untuk menyetel antena dan mengkondisikan impedansi pemancar untuk transfer daya maksimum ke antena.

Secara keseluruhan, Daiwa CN-901HP3 meter adalah alat yang sangat bermanfaat dalam mengoptimalkan performa peralatan RF dengan memberikan pengukuran akurat SWR dan daya.



Spesifikasi:

Daiwa CN-901HP3

Brand: Daiwa

Nomor Bagian Produsen: CN-901HP3

Jenis Bagian: SWR/Wattmeter

Lini Produk: Daiwa CN-901 Professional Series Bench Meters

Nomor Bagian DXE: DWA-CN-901HP3

Rentang Frekuensi Meter: 1,8-200 MHz

Rentang Daya Minimum: 30 W

Rentang Daya Menengah: 300 W

Rentang Daya Maksimum: 3.000 W

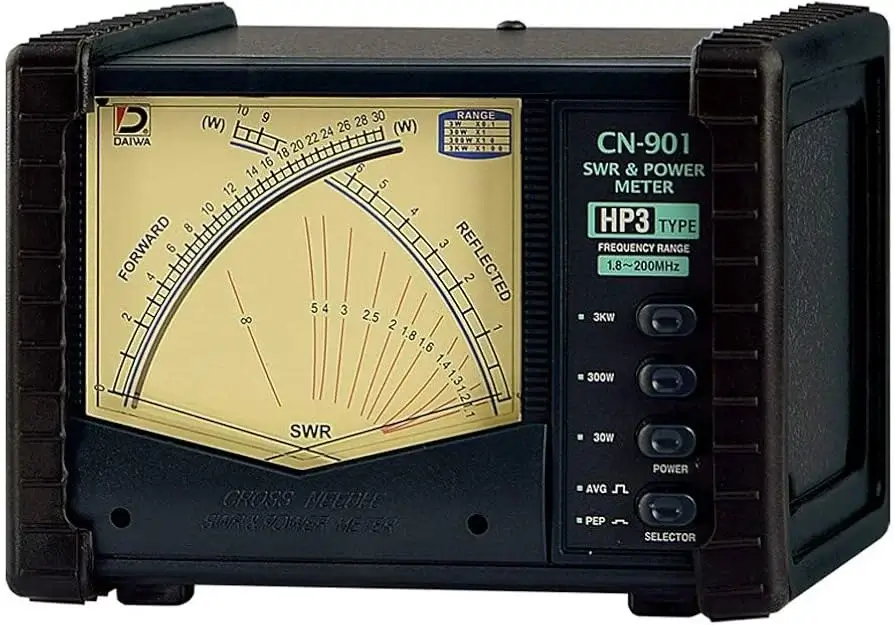

Gaya Meter: Cross needle

Pencahayaan Meter: Ya

Pembacaan Daya Puncak: Ya

Peak Hold: Ya

Penghitung Frekuensi Internal: Tidak

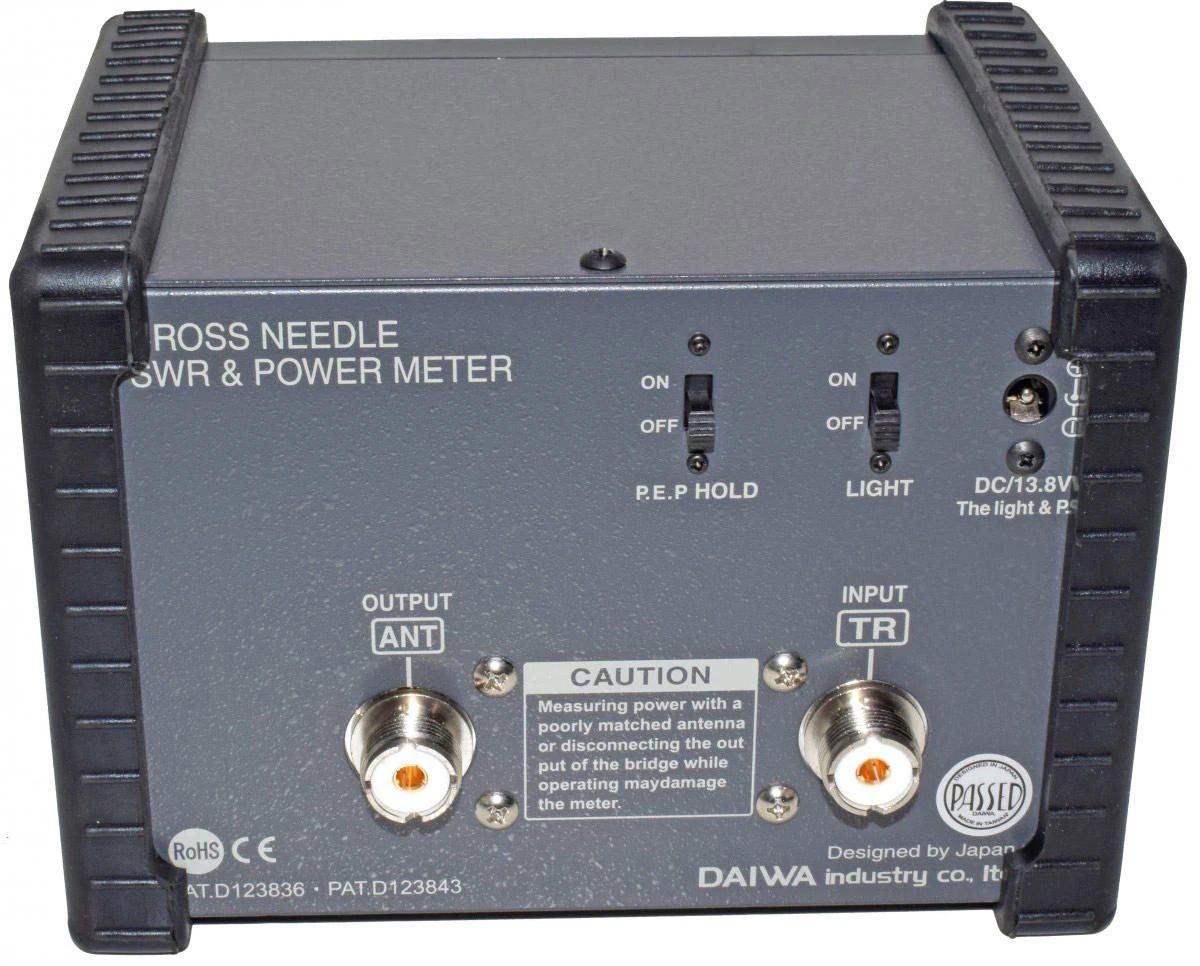

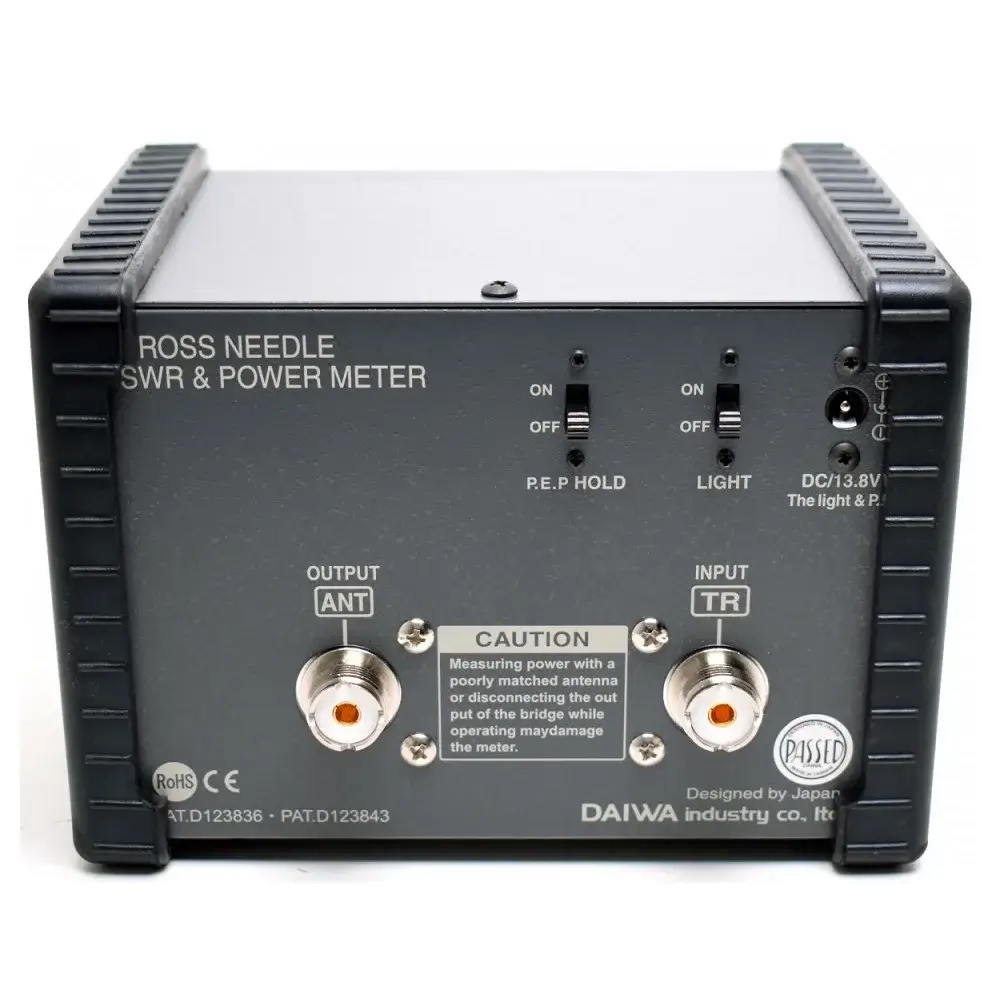

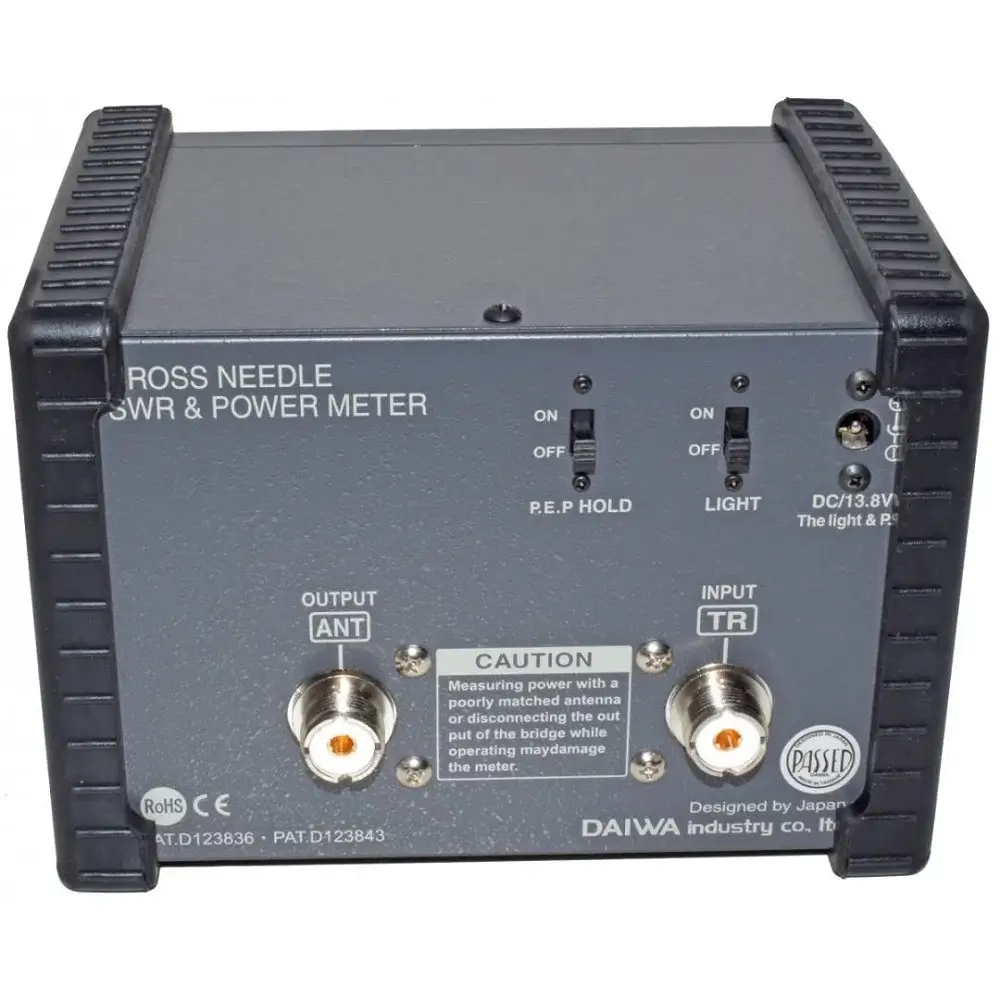

Jenis Konektor RF Meter: Betina UHF, SO-239

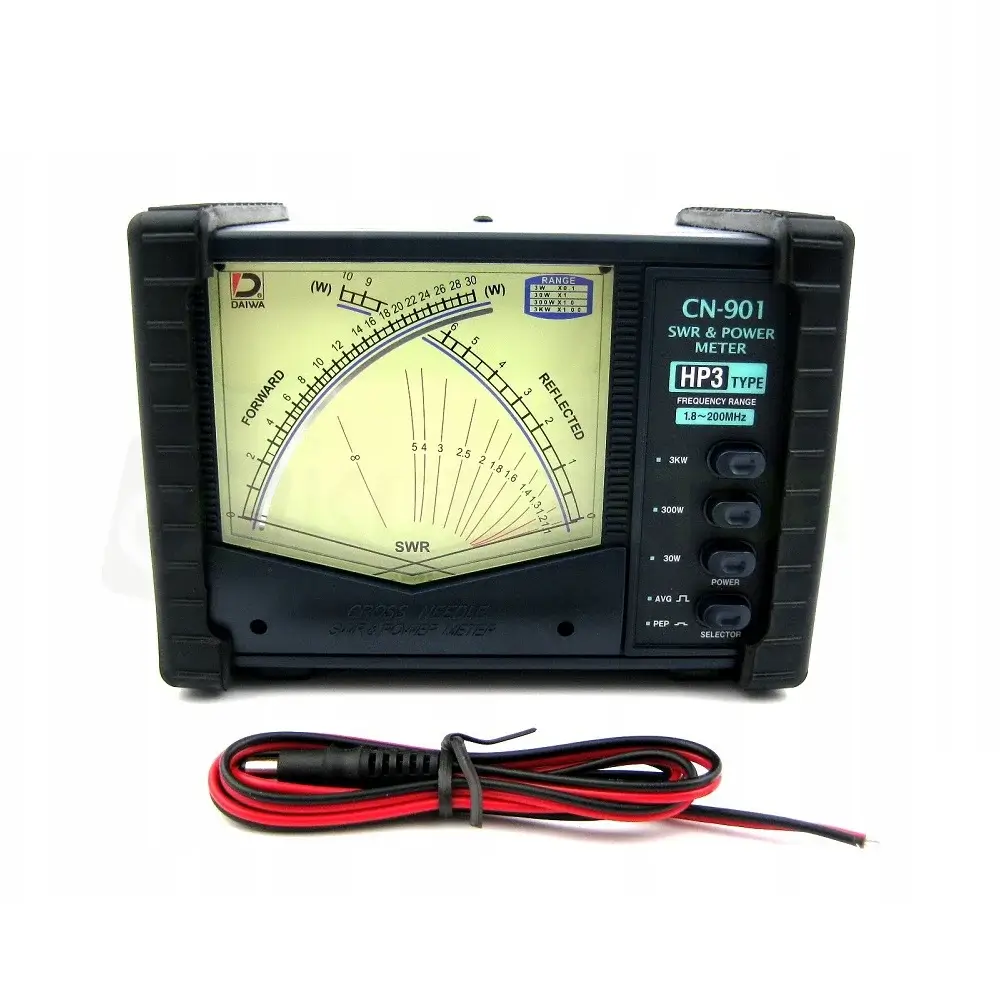

Daya DC Diperlukan: Ya

Tegangan Masukan Daya Eksternal: 13,8 Vdc

Sensor Jarak Jauh Termasuk: Tidak

Lebar SWR/Wattmeter: 6,300 inci

Tinggi SWR/Wattmeter: 4,300 inci

Kedalaman SWR/Wattmeter: 4,800 inci

Berat SWR/Wattmeter: 2,20 lbs.

Secara keseluruhan, Daiwa CN-901HP3 meter adalah alat yang sangat bermanfaat dalam mengoptimalkan performa peralatan RF dengan memberikan pengukuran akurat SWR dan daya.
