Motorola R5 untuk pengadaan HT analog dan digital DMR
Motorola R5 melayani kebutuhan radio komunikasi perusahaan dengan pilihan band VHF atau UHF, serta desain Limited Keypad (LKP) atau Non-Keypad (NKP). Pemilihan sebaiknya dimulai dari sistem radio yang digunakan tim dan cara operator bekerja. Satu unit bukan radio dual-band yang dapat berpindah dari VHF ke UHF. Pilih frekuensi dan tipe keypad sebelum menentukan kelengkapan paket.
Untuk menambah armada, siapkan model radio lama, frekuensi operasional, mode analog atau DMR, serta informasi repeater. Untuk pengadaan baru, jelaskan area kerja, pembagian kelompok pengguna, jumlah unit, dan kebutuhan pengisian baterai. Informasi tersebut membantu pemeriksaan konfigurasi sebelum penawaran dibuat, termasuk ketika perangkat akan digunakan bersama radio dari generasi berbeda.
Harga Motorola R5 dan konfigurasi paket
Harga pada halaman mengikuti pilihan produk yang tersedia. Bandingkan penawaran dengan menyamakan band, tipe keypad, baterai, antena, charger, adaptor, dan aksesori audio. Daftar aksesori di bawah merupakan referensi pemeriksaan komponen; tidak semua item otomatis termasuk harga radio.
Jangan menggunakan nama seri saja untuk memastikan kelengkapan. Model Basic berbeda dari konfigurasi GNSS, dan dukungan fitur tertentu perlu dicocokkan pada kode serta penawaran unit. Untuk pembelian beberapa unit, sertakan kebutuhan baterai cadangan, pengisian per pengguna atau terpusat, serta aksesori yang akan dipakai kembali. Ketersediaan dan ketentuan layanan diperiksa untuk paket yang benar-benar dipesan.

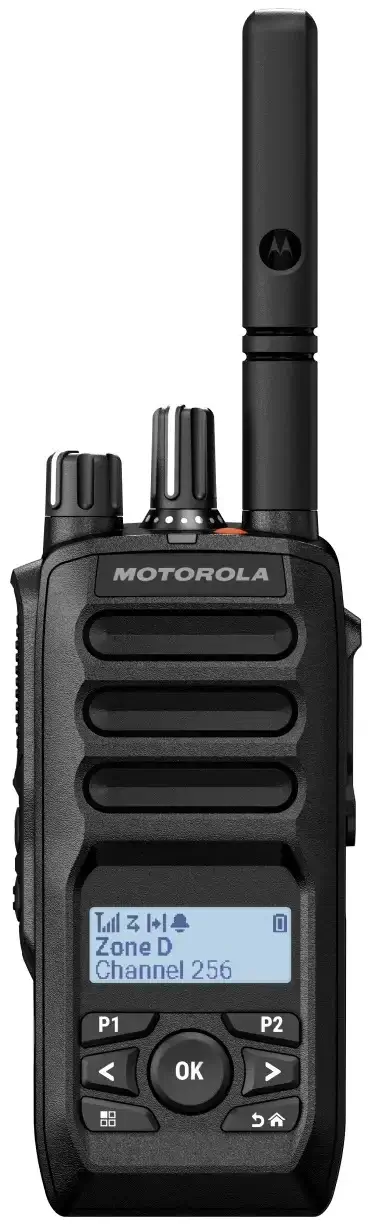

Motorola R5 VHF 136–174 MHz Limited Keypad (LKP)
Model number R5 VHF LKP dan perbedaan Basic/GNSS
Model number referensi Asia untuk R5 VHF LKP Basic adalah AZH07JDH9VA1AN. Konfigurasi LKP dengan GNSS memakai kode AZH07JDH9WA1AN; keduanya tidak boleh dianggap identik. Pilihan Basic pada halaman ini tidak menjanjikan GNSS, Bluetooth, atau Wi-Fi. Sebutkan fitur lokasi secara khusus bila diperlukan agar penawaran memuat konfigurasi yang tepat.
Memilih R5 VHF LKP untuk operator
LKP menyediakan layar dan tombol navigasi terbatas untuk pengguna yang perlu membaca informasi radio serta berpindah pilihan melalui antarmuka. Cocokkan kebutuhan tersebut dengan tugas operator, bukan sekadar memilih model yang mempunyai lebih banyak tombol. Bila pengguna memakai sarung tangan atau jarang melihat layar saat bekerja, pertimbangkan cara memilih channel dan membaca status dalam kegiatan sehari-hari.
Varian ini relevan untuk armada VHF pada 136–174 MHz. Siapkan frekuensi yang digunakan, konfigurasi repeater bila ada, dan nomor part antena lama. Antena harus mencakup frekuensi operasional; kesamaan merek atau konektor belum memastikan kecocokan. Penggantian antena juga tidak mengubah unit VHF menjadi UHF.
Motorola R5 UHF 400–527 MHz Limited Keypad (LKP)
Model number R5 UHF LKP dan rentang perangkat
R5 UHF LKP Basic mempunyai referensi model Asia AZH07RDH9VA1AN. Pilihan LKP GNSS tercantum sebagai AZH07RDH9WA1AN. Dokumen model juga membedakan konfigurasi perangkat 400–527 MHz dan 400–470 MHz dengan nomor assembly yang berbeda. Karena kode model penjualan dapat sama, pastikan rentang unit yang ditawarkan sesuai kebutuhan, terutama untuk frekuensi di atas 470 MHz.
Pengadaan R5 UHF LKP untuk sistem perusahaan
Gunakan informasi armada lama untuk memeriksa kesesuaian band dan cara kerja radio. Jika perusahaan menggunakan repeater, sampaikan mode serta konfigurasi sistem kepada sales. Nama UHF atau DMR saja belum cukup untuk menjamin seluruh parameter dan fitur antarperangkat sudah sesuai.
Layar dapat membantu operator mengenali pilihan dan status radio. Tentukan siapa yang memerlukan antarmuka tersebut, lalu bandingkan dengan kebutuhan staf yang hanya memakai channel tetap. Untuk kebutuhan beberapa divisi, susun daftar pengguna dan aksesori per peran agar penawaran tidak menyamakan perlengkapan seluruh operator tanpa melihat tugasnya.

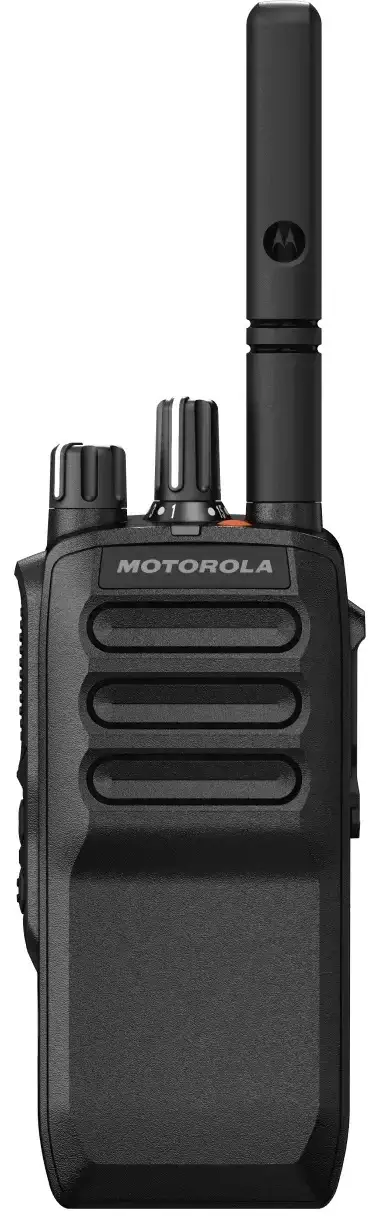

Motorola R5 VHF 136–174 MHz Non-Keypad (NKP)
Model number R5 VHF NKP
Referensi model Asia R5 VHF NKP Basic adalah AZH07JDC9VA1AN. Desain ini tidak mempunyai layar atau keypad seperti LKP. Cocokkan kode lengkap pada penawaran dan label unit agar pesanan tidak tertukar dengan model berlayar, varian UHF, atau konfigurasi intrinsically safe yang dipisahkan.
Memilih R5 VHF NKP untuk pengguna channel tetap
NKP dapat dipertimbangkan ketika pengguna mengutamakan pengoperasian radio melalui knob dan tombol yang disiapkan untuk tugasnya. Sebelum memesan, jelaskan jumlah kelompok komunikasi yang benar-benar dipakai serta cara pengguna memilihnya. Kapasitas katalog bukan alasan memasukkan banyak channel yang tidak dibutuhkan atau membuat pengoperasian lebih rumit.
Untuk penambahan armada VHF, periksa apakah antena, baterai, dan perlengkapan pengisian lama akan digunakan kembali. Kirim nomor part dan foto label komponen tersebut. Rencanakan juga pelabelan perangkat serta pembagian baterai cadangan agar pergantian giliran kerja tidak bergantung pada satu unit pengisian.
Motorola R5 UHF 400–527 MHz Non-Keypad (NKP)
Model number R5 UHF NKP dan pemeriksaan konfigurasi
R5 UHF NKP Basic memakai referensi model Asia AZH07RDC9VA1AN. Dokumen pabrikan mencantumkan assembly UHF dengan batas band berbeda pada kode penjualan ini. Cocokkan rentang kerja yang dibutuhkan dengan konfigurasi unit pada penawaran; jangan menyimpulkan dukungan seluruh 400–527 MHz hanya dari nama R5 UHF atau kode model yang singkat.
Menyiapkan paket R5 UHF NKP untuk tim lapangan
Pilihan tanpa keypad perlu dinilai bersama cara pengguna bekerja: pemilihan channel, pemakaian aksesori audio, dan kebutuhan memeriksa status tanpa layar. Jika tim membutuhkan informasi teks yang dibaca langsung di radio, bandingkan kemampuan model berlayar sebelum menetapkan NKP untuk semua pengguna.
Jangan memakai satu klaim jarak sebagai patokan pengadaan. Bangunan, kontur, posisi pengguna, antena, gangguan, dan rancangan sistem memengaruhi komunikasi. Untuk beberapa gedung atau area kerja yang luas, jelaskan cakupan yang dibutuhkan agar penilaian sistem dan perlengkapannya dapat dilakukan sebelum jumlah radio ditetapkan.
Perbandingan LKP dan NKP
| Parameter | LKP | NKP |
|---|---|---|
| Pilihan band | VHF atau UHF | VHF atau UHF |
| Kapasitas channel | 256 | 64 |
| Kapasitas zone | 50 | 4 |
| Layar | Monokrom 1,5 inci, 132 × 48 piksel | Tanpa layar |
| Daya tinggi VHF / UHF | 5 W / 4 W | 5 W / 4 W |
| Daya rendah | 1 W | 1 W |
| Komunikasi | Analog dan digital DMR | Analog dan digital DMR |
Kapasitas dan fitur mengikuti konfigurasi perangkat. Pastikan pengaturan channel, sistem, dan kebutuhan pengguna disepakati pada pengadaan. Dukungan platform tidak berarti seluruh fitur tambahan sudah diaktifkan pada semua unit.
Model number R5 menurut frekuensi dan tipe keypad
| Varian Basic Asia | Model number |
|---|---|
| VHF LKP | AZH07JDH9VA1AN |
| UHF LKP | AZH07RDH9VA1AN |
| VHF NKP | AZH07JDC9VA1AN |
| UHF NKP | AZH07RDC9VA1AN |
Kode pada tabel adalah referensi konfigurasi Basic. Konfirmasikan band, assembly, kelengkapan dan fitur pada unit yang dipesan. Kode model yang terdapat dalam daftar keluarga produk bukan bukti bahwa sebuah unit sudah mempunyai persetujuan penggunaan di area berbahaya.
Audio, baterai, dan pemakaian harian
Fitur pengolahan audio membantu pemakaian radio di lingkungan kerja yang bervariasi. Saat menilai R5, uji keterdengaran panggilan dengan aksesori yang akan dipakai operator, bukan hanya mencoba speaker radio di ruangan tenang. Pilih cara membawa perangkat dan aksesori audio yang sesuai tugas, serta periksa kecocokan nomor part sebelum menggunakan perlengkapan lama.
Pilih baterai berdasarkan durasi giliran kerja, kesempatan pengisian, dan kebutuhan cadangan. PMNN4888 dan PMNN4889 merupakan pilihan kapasitas yang berbeda; konfirmasikan baterai dalam paket. Angka durasi dalam materi pabrikan mengikuti kondisi uji tertentu dan tidak menjadi jaminan waktu kerja pada semua pola penggunaan.
R5 mempunyai rating IP67. Ikuti petunjuk perawatan dan batas penggunaan pabrikan; rating tersebut tidak menggantikan pemeriksaan kondisi penutup dan aksesori. Bila perangkat sering terkena air, debu, atau benturan, jelaskan kondisi kerja pada konsultasi agar kebutuhan perlindungan dan perawatan ikut diperhitungkan.
R5 standar dan R5 TIA-4950 merupakan pilihan berbeda
Halaman ini membahas R5 standar. Untuk pengadaan perangkat di area berbahaya, gunakan halaman Motorola R5 TIA-4950 dan cocokkan persetujuan unit beserta baterai serta aksesori yang diizinkan. Memasang baterai TIA pada radio standar tidak otomatis menjadikannya perangkat bersertifikasi intrinsically safe. Pastikan konfigurasi yang dipesan dinilai sesuai kebutuhan lokasi kerja.
Aksesori Motorola R5 berdasarkan kebutuhan
Pilih aksesori sesuai frekuensi VHF atau UHF, tipe keypad LKP atau NKP, serta cara pemakaian tim. Nomor part yang bertaut mengarah ke halaman produk terkait. Untuk nomor part lainnya, sebutkan kodenya saat meminta penawaran; daftar ini tidak menyatakan semua aksesori sudah termasuk bersama radio.
Audio · Earpiece tambahan · Antena · Baterai dan charger · Sarung dan klip · Komponen
Mikrofon speaker, earpiece, dan headset Motorola R5
| Aksesori | Nomor part |
|---|---|
| Mikrofon speaker | |
| Mikrofon speaker IMPRES RM560, IP67 | PMMN4170 |
| Mikrofon speaker IMPRES RM530, IP67 | PMMN4171 |
| Mikrofon speaker IMPRES noise-cancelling, IP54 | PMMN4071 |
| Mikrofon speaker IMPRES Windporting, IP55 | PMMN4073 |
| Mikrofon speaker Windporting, IP57 | PMMN4075 |
| Mikrofon speaker Windporting, IP54 | PMMN4076 |
| Mikrofon speaker Windporting, IP67 | PMMN4108 |
| Earpiece dan surveillance | |
| Kit surveillance IMPRES dua kabel, hitam | PMLN7269ANS |
| Kit surveillance dua kabel, beige | PMLN7270 |
| Kit surveillance IMPRES tiga kabel, hitam | PMLN6754 |
| Kit surveillance IMPRES tiga kabel, beige | PMLN6755 |
| Earbud Mag One dengan mikrofon dan PTT | PMLN5733 |
| Earpiece putar Mag One dengan mikrofon dan PTT | PMLN5727 |
| Earset Mag One dengan boom mic dan PTT | PMLN5732 |
| Earpiece model D dengan mikrofon dan PTT | PMLN6757 |
| Headset | |
| Headset ringan satu telinga dengan boom mic | PMLN6635 |
| Headset berat dua telinga, belakang kepala | PMLN6760 |
| Headset berat dua telinga, belakang kepala | PMLN6763 |
| Headset berat dua telinga, atas kepala | PMLN7464 |
| Headset berat dua telinga, atas kepala | PMLN7465 |
| Headset Mag One ultra-ringan, belakang kepala | PMLN6761 |
| Headset temple transducer IMPRES dengan boom mic | PMLN6759 |
Earpiece dan komponen untuk mikrofon speaker R5
Bagian ini berisi earpiece dan komponen untuk mikrofon speaker atau perlengkapan audio yang sesuai. Periksa pasangan mikrofon/earpiece sebelum memesan; komponen 3,5 mm bukan sambungan langsung ke badan radio.
| Aksesori | Nomor part |
|---|---|
| Untuk mikrofon speaker RM560/RM530 | |
| Klip putar profil rendah untuk RM560/RM530 | PMLN8121 |
| Penutup debu pengganti untuk RM560/RM530, isi 10 | PMLN8122 |
| Earpiece penerima 3,5 mm untuk RM560/RM530 | PMLN8120 |
| Earpiece tabung bening 3,5 mm untuk RM560/RM530 | PMLN8652 |
| Untuk mikrofon speaker dengan jack 3,5 mm | |
| Earbud penerima berbusa dengan kabel spiral | AARLN4885 |
| Earpiece penerima dengan tabung bening | RLN4941 |
| Earpiece penerima dengan tabung bening | PMLN7560 |
| Earpiece penerima fleksibel | WADN4190 |
| Earpiece penerima model D-shell | PMLN4620 |
| Earpiece model D yang dapat disetel | PMLN7396 |
| Komponen earpiece | |
| Tabung bening quick-disconnect pengganti | HKLN4608 |
| Kit tabung bening untuk lingkungan bising rendah | RLN6242 |
| Eartip karet bening pengganti, isi 50 | RLN6282 |
| Foam plug pengganti untuk RLN6242, isi 50 pasang | 5080384F72 |
| Ukuran earpiece custom | |
| Earpiece custom kanan, kecil | RLN4760 |
| Earpiece custom kanan, sedang | RLN4761 |
| Earpiece custom kanan, besar | RLN4762 |
| Earpiece custom kiri, kecil | RLN4763 |
| Earpiece custom kiri, sedang | RLN4764 |
| Earpiece custom kiri, besar | RLN4765 |
Antena Motorola R5 menurut frekuensi
Antena harus mencakup frekuensi kerja unit yang dipilih. Jangan memilih antena UHF untuk R5 VHF, atau sebaliknya.
| Aksesori | Nomor part |
|---|---|
| Antena VHF | |
| Antena helikal VHF 136–155 MHz | PMAD4117 |
| Antena helikal VHF 144–165 MHz | PMAD4116 |
| Antena helikal VHF 152–174 MHz | PMAD4118 |
| Antena whip ramping VHF 136–174 MHz | PMAD4147 |
| Antena stubby VHF 136–148 MHz | PMAD4119 |
| Antena stubby VHF 146–160 MHz | PMAD4120 |
| Antena stubby VHF 160–174 MHz | PMAD4121 |
| Antena UHF | |
| Antena whip ramping UHF 403–527 MHz | PMAE4079 |
| Antena stubby UHF 400–450 MHz | PMAE4069 |
| Antena stubby UHF 440–490 MHz | PMAE4070 |
| Antena stubby UHF 470–527 MHz | PMAE4071 |
| Antena stubby wideband UHF 400–527 MHz | AN000348A01 |
Baterai dan charger Motorola R5
Pilihan charger beradaptor di bawah memakai plug UK/HK. Dudukan charger tanpa adaptor ditandai terpisah agar isi paket tidak tertukar.
| Aksesori | Nomor part |
|---|---|
| Baterai | |
| Baterai Li-Ion 2400 mAh, IP67 | PMNN4878 |
| Baterai IMPRES ramping 2200 mAh, IP67 | PMNN4888 |
| Baterai IMPRES kapasitas tinggi 3200 mAh, IP67 | PMNN4889 |
| Charger dengan plug UK/HK | |
| Charger satu unit dengan adaptor UK/HK | NNTN8274 |
| Charger IMPRES satu unit UK/HK | PMPN4572 |
| Charger IMPRES enam unit UK/HK | PMPN4290 |
| Dudukan dan kendaraan | |
| Dudukan charger satu unit tanpa adaptor | NNTN8117 |
| Dudukan charger IMPRES satu unit tanpa adaptor | PMPN4527 |
| Charger IMPRES untuk kendaraan | NNTN7616 |
Sarung, klip, dan tali Motorola R5
Sarung LKP untuk unit berlayar dan sarung NKP untuk unit tanpa layar merupakan pilihan berbeda.
| Aksesori | Nomor part |
|---|---|
| Sarung khusus LKP | |
| Sarung kulit LKP, belt loop putar 3 inci | PMLN8662 |
| Sarung kulit LKP, belt loop tetap 3 inci | PMLN8663 |
| Sarung nilon LKP, belt loop tetap 3 inci | PMLN8664 |
| Sarung khusus NKP | |
| Sarung kulit NKP, belt loop putar 3 inci | PMLN8665 |
| Sarung kulit NKP, belt loop tetap 3 inci | PMLN8666 |
| Sarung nilon NKP, belt loop tetap 3 inci | PMLN8667 |
| Klip dan tali | |
| Belt clip 2 inci | PMLN4651 |
| Belt clip 2,5 inci | PMLN7008 |
| Belt loop putar pengganti 2,5 inci | PMLN5610 |
| Belt loop putar pengganti 3 inci | PMLN5611 |
| Tas pelindung air dengan tali panjang | HLN9985 |
| Tali bawa nilon yang dapat disetel | NTN5243 |
| Tali bawa radio kulit | RLN6486 |
| Tali bawa radio kulit XL | RLN6487 |
| Tali anti-ayun untuk strap kulit | RLN6488 |
Kabel dan komponen Motorola R5
| Aksesori | Nomor part |
|---|---|
| Kabel dan komponen | |
| Kabel USB pemrograman radio | PMKN4115 |
| Kabel pemrograman, uji, dan penyetelan | PMKN4117 |
| Penutup debu konektor radio | 0104058J40 |
| Identifikasi armada | |
| Kit NFC | PMLN8671 |
Untuk radio standar, pilih aksesori sesuai konfigurasi unit dan penawaran. Kebutuhan perangkat bersertifikasi TIA-4950 diperiksa pada produk R5 TIA-4950 yang terpisah. Harga, ketersediaan, dan isi paket aksesori dikonfirmasi dalam penawaran.
Minta penawaran Motorola R5 sesuai kebutuhan perusahaan
Kirim band frekuensi, pilihan LKP atau NKP, jumlah unit, konfigurasi radio lama, kebutuhan fitur lokasi jika ada, serta daftar aksesori dan baterai cadangan. Sertakan informasi repeater dan area yang perlu terhubung. Untuk membandingkan model, gunakan pilihan HT Motorola atau katalog radio digital. Penawaran yang merinci konfigurasi memudahkan tim pengadaan membandingkan perangkat serta kelengkapan yang setara.
Minta Penawaran Motorola R5
