Motorola R5 TIA-4950 untuk konfigurasi HazLoc
Motorola R5 TIA-4950 adalah pilihan HT analog/digital untuk pengadaan unit dengan opsi keselamatan intrinsik pada konfigurasi yang disetujui. Untuk kebutuhan HT di area berbahaya, cocokkan nomor model, label HazLoc pabrik, baterai serta aksesori dengan persyaratan lokasi penggunaan.
Pilihan VHF/UHF serta LKP dan NKP
Pilih varian VHF 136–174 MHz atau UHF 400–527 MHz sesuai model, bukan satu unit dual-band. Daya maksimum VHF 5 W dan UHF 4 W. Cocokkan nomor model dan rakitan UHF karena terdapat konfigurasi 400–470 MHz maupun 400–527 MHz. Pilihan handy talky LKP dan NKP memiliki kapasitas serta tampilan berbeda.

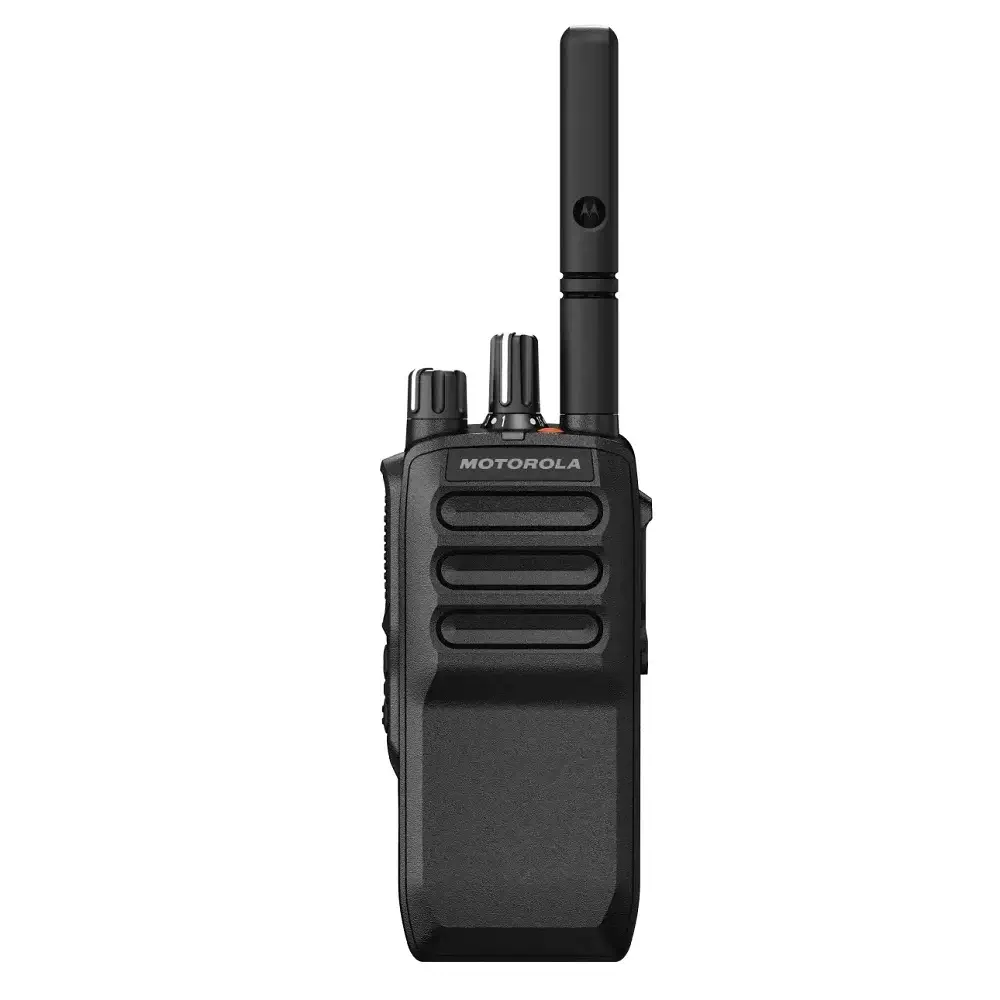

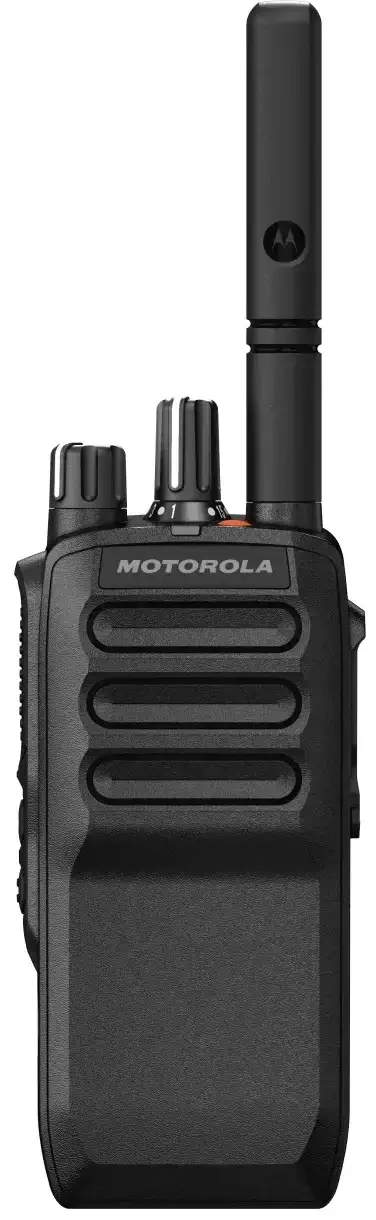

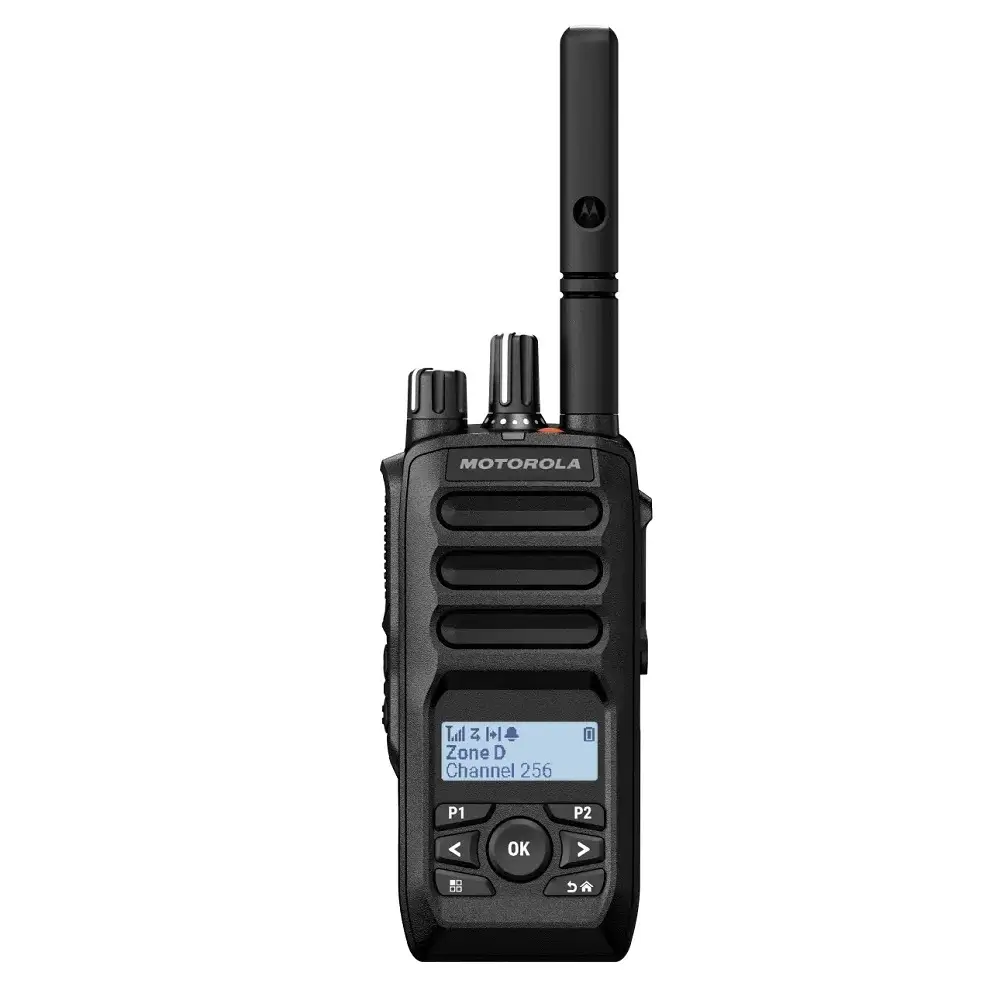

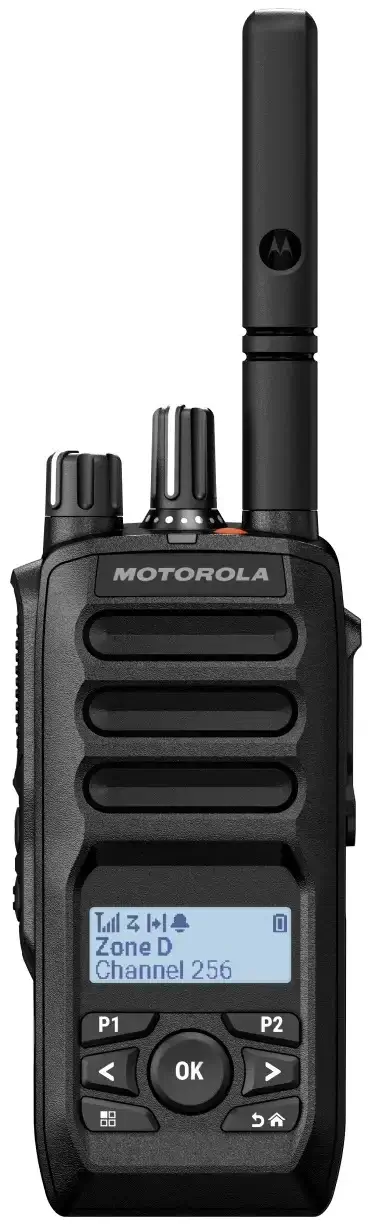

| Pilihan | LKP | NKP |
|---|---|---|
| Layar/keypad | Monokrom 1,5 inci,132 × 48 piksel; keypad terbatas | Tanpa layar/keypad |
| Kanal/zona | 256/50 | 64/4 |
| GNSS | Khusus model LKP GNSS | Tidak dijanjikan pada NKP Basic |
| Bluetooth/Wi-Fi | Khusus model Bluetooth/Wi-Fi sesuai nomor model dan wilayah; tidak otomatis tersedia pada model Basic | |
| HazLoc | Unit berlabel sertifikasi pabrik dengan baterai dan aksesori yang disetujui | |
GNSS, Bluetooth dan Wi-Fi sesuai model
GNSS hanya tersedia pada model LKP GNSS tertentu; fitur ini tidak otomatis tersedia pada seluruh unit LKP. Model Basic dan model Bluetooth/Wi-Fi merupakan konfigurasi tersendiri. Cocokkan nomor model serta wilayah penjualan sebelum menetapkan fitur unit pesanan.
Pemantauan posisi oleh pengawas memerlukan sistem dan konfigurasi lokasi yang sesuai. Kemampuan GNSS radio tidak berarti paket layanan pelacakan sudah termasuk.
Audio untuk komunikasi operasional
Automatic acoustic feedback suppression, SINC+ dan AI-trained Noise Suppression membantu mengurangi gangguan audio. Intelligent Audio bekerja dalam mode digital; IMPRES mendukung audio dan energi dengan perlengkapan yang sesuai.
Kenyaringan digital dapat diprogram hingga 106 phon pada 30 cm dengan profil audio level 3. Speaker pita lebar dan profil audio membantu menyesuaikan suara dengan kebutuhan pengguna; hasil di lapangan bergantung kondisi pemakaian.
Syarat sertifikasi Motorola R5 TIA-4950
Approval berlaku untuk model radio dalam daftar UL yang berlabel HazLoc dari pabrik, dengan baterai PMNN4890A serta antena dan aksesori yang disetujui. Memasang baterai TIA pada R5 standar tidak menjadikannya radio bersertifikasi HazLoc.
ANSI/TIA 4950-B dan CAN/CSA C22.2 No. 157-92 mencakup Class I, Division 1, Groups C/D; Class II, Groups E/F/G; Class III. UL 121201 dan CAN/CSA C22.2 No. 213-17 mencakup Class I, Division 2, Groups A/B/C/D; T3C, suhu lingkungan −20 hingga +60 °C. Cocokkan klasifikasi label unit dengan area kerja.
Jangan mengganti atau mengisi daya baterai maupun memasang atau melepas aksesori di area berbahaya. Ikuti petunjuk keselamatan untuk kombinasi perangkat yang digunakan.
Ketahanan dan masa pakai baterai
R5 memiliki rating IP67 dan pengujian MIL-STD 810H. Rating IP tidak menggantikan approval HazLoc. Dengan baterai TIA4950 PMNN4890 3200 mAh, durasi tipikal digital/analog adalah 32/24 jam pada VHF dan 30/23 jam pada UHF. Angka tersebut menggunakan profil 5/5/90 pada daya maksimum; durasi aktual bergantung pemakaian serta kondisi baterai.
Spesifikasi teknis dan kondisi pengukuran
Ukuran, berat dan durasi pada tabel berlaku untuk kombinasi baterai TIA4950 yang disebutkan. Data GNSS hanya untuk model LKP GNSS, bukan semua LKP/NKP.
| GENERAL | ||||
| R5 LIMITED KEYPAD MODEL (LKP) | R5 NON-KEYPAD MODEL (NKP) | |||
| Frequency | VHF 136 – 174 MHz | UHF 400 – 527 MHz | VHF 136 – 174 MHz | UHF 400 – 527 MHz |
| High Power Output | 5 W | 4 W | 5 W | 4 W |
| Low Power Output | 1 W | |||
| Channel Spacing | 12.5 kHz, 20 kHz, 25 kHz | |||
| Channel Capacity | 256 | 64 | ||
| Zone Capacity | 50 | 4 | ||
| Display | 132 x 48 px 1.5” monochrome display | n/a | ||
| Power Supply (Nominal) | 7.5 V | |||
| MOTOTRBO R5 WITH IMPRES LI-ION IP67 TIA4950 3200 MAH BATTERY (PMNN4890) | ||||
| Dimensions (H x W x D) | 122 x 56 x 41 mm | |||
| Weight | 332 g | 315 g | ||
| Battery life2(digital/analogue) | 32 / 24 hrs | 30 / 23 hrs | 32 / 24 hrs | 30 / 23 hrs |
| Operating temperature (with battery) | -20°C to 60°C (-4°F to 140°F) | |||
| TRANSMITTER | ||||
| 4FSK Digital Modulation | 12.5 kHz Data: 7K60F1D and 7K60FXD 12.5 kHz Voice: 7K60F1E and 7K60FXE Combination of 12.5 kHz Voice and Data: 7K60F1W |
|||
| Digital Protocol | ETSI TS 102 361-1, -2, -3 DMR Tier II | |||
| Conducted/Radiated Emissions (TIA603E) | -36 dBm, <1 GHz, -30 dBm >1 GHz | |||
| Adjacent Channel Power | 60 dB @ 12.5 kHz 70 dB @ 20 kHz / 25 kHz | |||
| Frequency Stability | ±0.5 ppm | |||
| Modulation Limiting | ±2.5 kHz @ 12.5 kHz, ±4.0 kHz @ 20 kHz, ±5.0 kHz @ 25 kHz | |||
| RECEIVER | ||||
| Analogue Sensitivity (12 dB SINAD) | 0.16 μV | |||
| Digital Sensitivity (5% BER) | 0.14 μV | |||
| Intermodulation (TIA603E) | 70 dB | |||
| Adjacent Channel Selectivity (TIA603A)-1T |
60 dB @ 12.5 kHz 70 dB @ 20 kHz / 25 kHz |
|||
| Adjacent Channel Selectivity (TIA603E)-2T |
45 dB @ 12.5 kHz 70 dB @ 20 kHz / 25 kHz |
|||
| Spurious Rejection (TIA603E) | 70dB | |||
| Frequency Stability | ±0.5 ppm | |||
| GNSS (KHUSUS MODEL LKP GNSS SESUAI NOMOR MODEL) | ||||
| Constellation Support | GPS, GLONASS, BeiDou, Galileo | |||
| Time To First Fix, Cold Start | ≤60 seconds | |||
| Time To First Fix, Hot Start | ≤10 seconds | |||
| Horizontal Accuracy | <5 m | |||
| SERVICE COVERAGE | ||||
| Garansi Resmi 1 Tahun untuk perangkat yang dijual Rakomindo. | ||||
| Layanan tambahan dan pembaruan perangkat lunak mengikuti paket tertulis yang disepakati. | ||||
| AUDIO SPECIFICATIONS | ||||
| Digital Vocoder Type | AMBE+2™ | |||
| Hum and Noise | -40 dB @ 12.5 kHz -45 dB @ 20 kHz / 25 kHz | |||
| Audio Response (TIA603E) | +1, -3 dB | |||
| Audio Output Power (Rated/Max) | 1 W / 3 W | |||
| Audio Distortion at Rated Audio | ≤3% | |||
| Maximum Speech Loudness, Default (ISO532B) | 101 phon @ 30 cm | |||
| Maximum Programmable Speech Loudness (Digital) (User Selectable Audio Profile Level 3) | 106 phon @ 30 cm | |||
| ENVIRONMENTAL | ||||
| Operating temperature (radio only) | -30°C to 60°C (-22°F to 140°F) | |||
| Storage temperature | -40°C to 85°C (-40°F to 185°F) | |||
| Thermal Shock | Per MIL-STD | |||
| Humidity | Per MIL-STD | |||
| Electrostatic Discharge | IEC 61000-4-2 Level 4 | |||
| Dust and Water Intrusion | IP67 | |||
| Salt Fog | 5% NaCl for 8 hrs at 35°C, 16 hrs standing | |||
| Packaging Test | MIL-STD 810D and E | |||
| HAZLOC CERTIFICATION | ||||
| ANSI/TIA 4950-B and CAN/CSA C22.2 No. 157-92 as intrinsically safe for use in Class I, Division 1, Groups C, D; Class II, Groups E, F, G; Class III. UL 121201 and CAN/CSA C22.2 No. 213-17: Class I, Division 2, Groups A, B, C, D. T3C, Tamb = -20 °C to +60 °C. Intrinsically safe when used with Motorola battery PMNN4890A. | ||||
Aksesori dan kelengkapan pesanan
Gunakan baterai PMNN4890A serta antena dan aksesori sesuai daftar approval HazLoc. Pilihan yang disetujui mencakup PMAD4116A untuk VHF 144–165 MHz dan PMAE4079A untuk UHF 400–527 MHz; cocokkan antena dengan frekuensi kerja.
Model charger, adaptor, belt clip, handstrap, penutup konektor dan isi paket mengikuti penawaran tertulis. Kompatibilitas R5 secara umum tidak otomatis berarti aksesori disetujui untuk setiap konfigurasi area berbahaya.
Pengadaan Motorola R5 TIA-4950
Sampaikan band, LKP/NKP, kebutuhan GNSS atau Bluetooth/Wi-Fi serta klasifikasi area kerja kepada Rakomindo. Cocokkan nomor model dan Super Tanapa unit, label sertifikasi, baterai, antena serta aksesori sebelum menetapkan konfigurasi pesanan.
Perangkat yang dijual Rakomindo mendapat Garansi Resmi 1 Tahun. Cakupan layanan tambahan dan isi paket perlu dicantumkan dalam penawaran.
