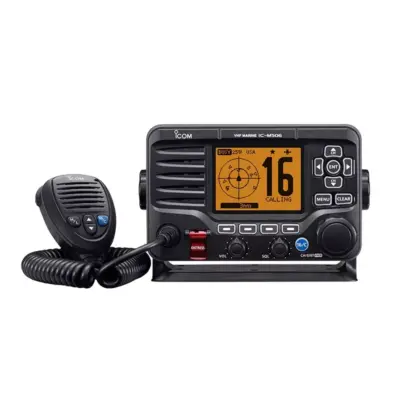

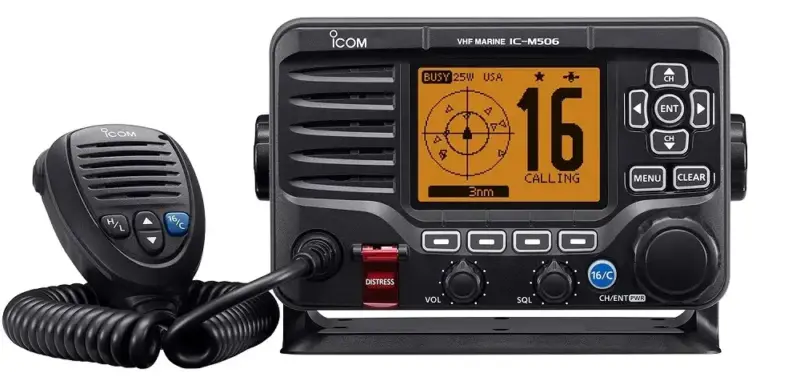

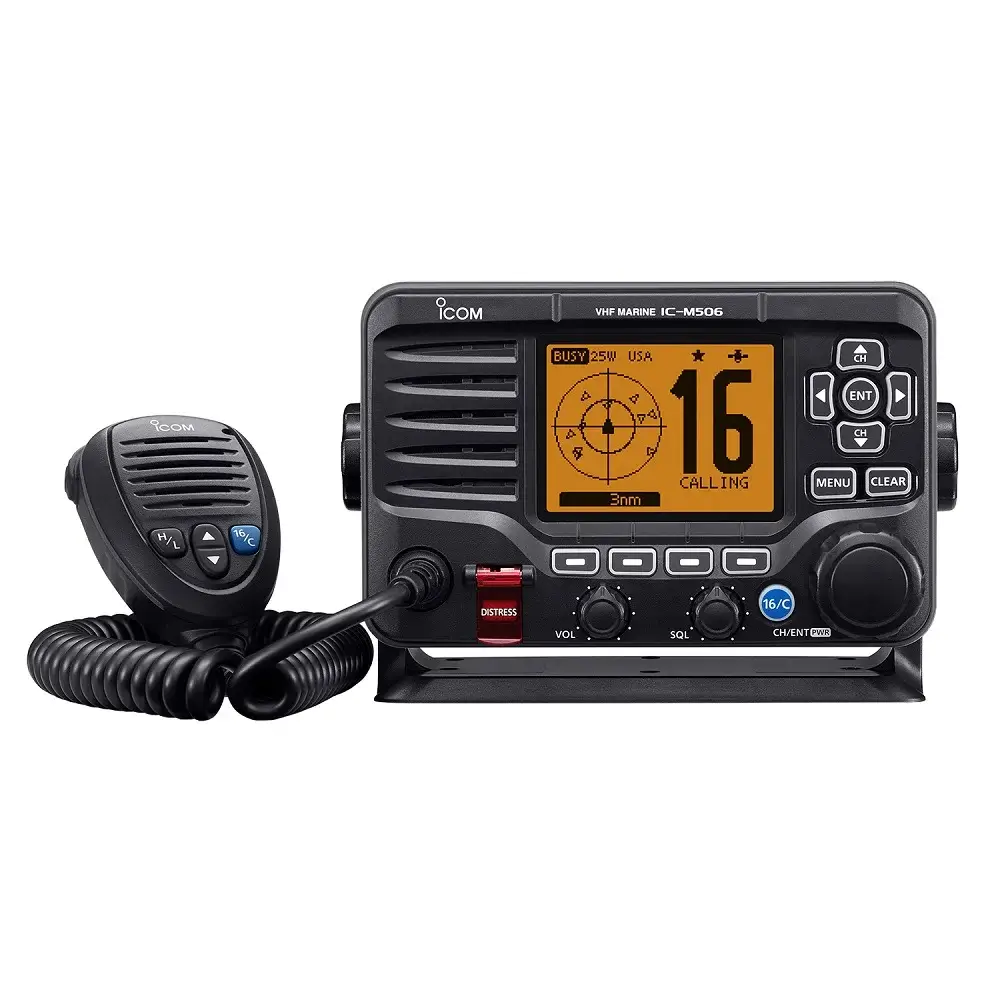

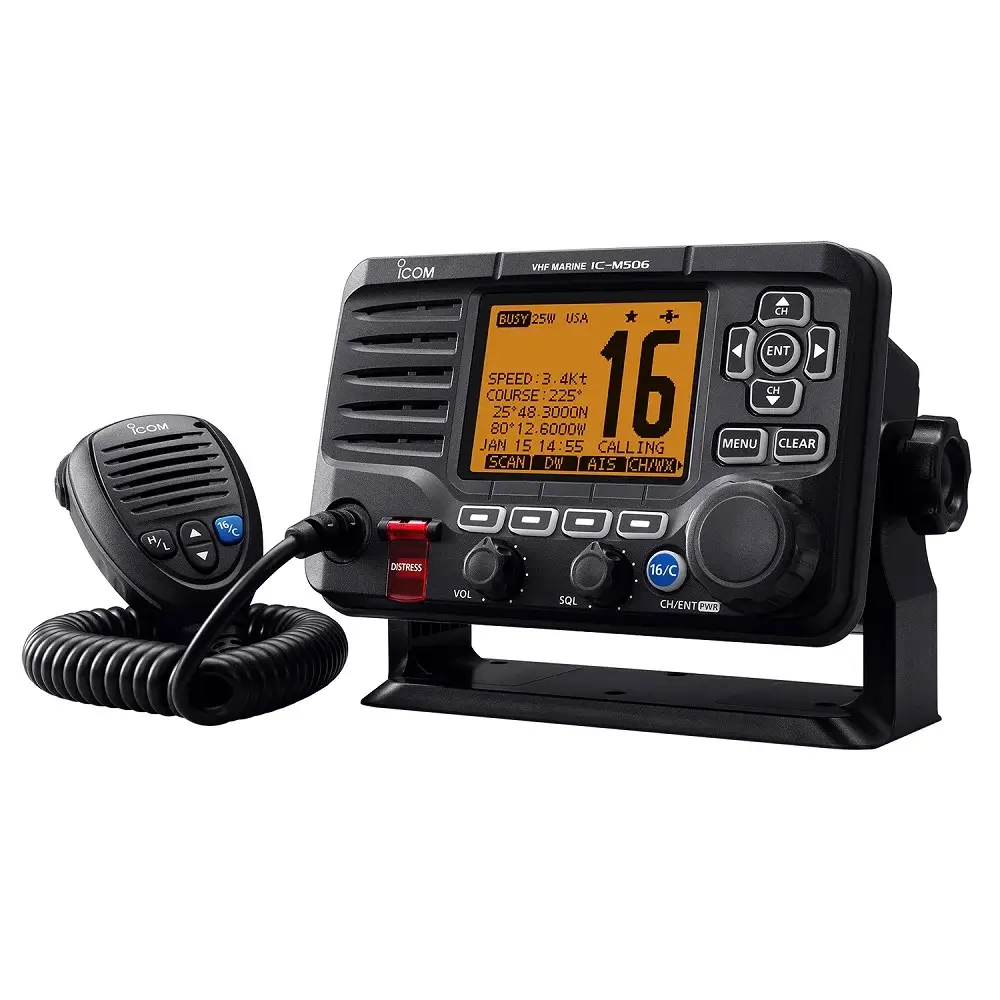

Icom IC-M506 – Fixed Mount VHF and AIS Receiver Combo with NMEA 2000™ Connectivity

Radio Marine Icom IC-M506 dapat menerima dan mengirim data informasi GPS (posisi, kursus (COG), dan kecepatan (SOG)), laporan AIS, dan panggilan DSC serta mengirim frekuensi radio dan daftar PGN pada jaringan.

Icom IC-M506 merupakan radio VHF tetap dengan penerima AIS terintegrasi dan konektivitas NMEA 2000, sehingga sangat ideal untuk digunakan pada kapal-kapal kecil hingga kapal-kapal besar. Dengan penerima AIS terintegrasi, IC-M506 mampu menampilkan informasi lalu lintas kapal AIS secara real-time pada layarnya, dan dilengkapi dengan fungsi panggilan target AIS untuk mempermudah pengaturan panggilan individu DSC.

Selain itu, radio marine IC-M506 juga dapat terhubung dengan jaringan NMEA 2000 dengan mudah, sehingga dapat menerima dan mengirim data informasi GPS, laporan AIS, dan panggilan DSC, serta mengirim frekuensi radio dan daftar PGN pada jaringan. Dengan fungsi ini, IC-M506 dapat mengonversi data GPS NMEA 0183 menjadi data NMEA 2000 untuk peralatan lainnya.

Fitur-fitur lain dari IC-M506 termasuk rekaman suara panggilan terakhir, pembatalan kebisingan aktif dua arah, dan antarmuka pengguna menu-driven yang intuitif. IC-M506 juga dilengkapi dengan horn bawaan yang dapat digunakan secara otomatis maupun manual, serta memiliki fungsi ITU Class D DSC yang memungkinkan pengguna untuk memantau aktivitas saluran DSC bahkan saat sedang menerima saluran lainnya.

Tersedia juga versi dengan mikrofon belakang yang memudahkan instalasi panel yang bersih dan rapi. Dengan semua fitur dan kemampuannya yang luar biasa, IC-M506 menjadi salah satu pilihan terbaik bagi para nelayan dan penggemar olahraga air yang membutuhkan radio VHF berkualitas tinggi dengan fitur-fitur terkini.

Integrated AIS Receiver*

Dengan penerima AIS terintegrasi, IC-M506 dapat menampilkan informasi lalu lintas kapal AIS secara real-time di layar. Fungsi panggilan target AIS memungkinkan Anda dengan mudah menyiapkan panggilan individu DSC. Plotter, daftar Target, dan daftar Bahaya dapat ditampilkan di layar.
* Penerima AIS dan unit antarmuka NMEA 2000 adalah pilihan, tergantung pada versi.

NMEA 2000™ Connectivity*

Dengan fungsi plug-and-play NMEA 2000, IC-M506 dapat dengan mudah terhubung ke jaringan NMEA 2000. IC-M506 dapat menerima dan mengirim data informasi GPS (posisi, kursus (COG), dan kecepatan (SOG)), laporan AIS, dan panggilan DSC serta mengirim frekuensi radio dan daftar PGN pada jaringan. Dengan fungsi ini, IC-M506 dapat mengonversi data GPS NMEA 0183 menjadi data NMEA 2000 untuk peralatan lainnya.
* Penerima AIS dan unit antarmuka NMEA 2000 adalah pilihan, tergantung pada versi.

Last Call Voice Recording

Fungsi rekaman suara panggilan terakhir secara otomatis menyimpan dua menit terakhir panggilan masuk terakhir. Anda dapat memutar ulang panggilan yang diterima dan tidak melewatkan panggilan masuk apa pun.

Icom IC-M506 Active Noise Cancelling

Dengan menggunakan teknologi pemrosesan sinyal digital, fitur pembatalan kebisingan aktif dua arah bawaan memberikan kinerja yang sangat baik. Ini mengurangi kebisingan latar belakang hingga 90% dalam sinyal yang diterima dan 30% tetap dalam sinyal yang ditransmisikan. Fungsi OFF juga dapat dilakukan.

Intuitive Menu-Driven User Interface

Menu fungsi Fungsi kunci perangkat lunak yang intuitif memberikan operasi yang mudah dan cepat untuk mengontrol banyak fungsi IC-M506. Garis bawah tampilan matriks titik-titik menunjukkan fungsi kunci perangkat lunak yang dapat ditampilkan dengan tombol kiri dan kanan..

25W Two-Way Hailer

Saat terhubung ke horn hailer eksternal, Anda dapat berbicara dengan orang di dek atau pantai dari mikrofon radio dan dapat mendengar balasan orang melalui speaker hailer. Fungsi RX hailer memungkinkan Anda memantau audio yang diterima dari horn hailer. Amplifier bawaan 25W meningkatkan kekuatan bicara Anda, membuatnya nyaring dan jelas.

Built-in Horn (Automatic & Manual)

Fitur foghorn terdapat pada horn hailer eksternal. Empat pola horn dapat dipilih untuk fungsi horn otomatis.

ITU Class D DSC (Meets ITU-R M493-13)

Fungsi watch DSC bawaan memantau aktivitas Ch. 70 (saluran DSC), bahkan saat Anda menerima saluran lainnya. Fungsi DSC meliputi: darurat, individu, kelompok, semua kapal, kegentingan, keselamatan, permintaan/laporan posisi, permintaan polling, dan panggilan uji DSC. Hingga 100 ID alamat DSC dapat diprogram.

Rear Microphone Version*

Dengan versi ini, konektor mikrofon ditarik dari panel belakang dan kabel ekstensi mikrofon 6,1 meter (20 kaki) disediakan untuk memungkinkan instalasi panel yang bersih dan rapi.
* Tanyakan kepada dealer Anda untuk detail lebih lanjut.

IPX8 Submersible Plus™

IC-M506 dan mikrofon HM-205B/RB yang disediakan dapat tahan hingga kedalaman 1m (3,2 kaki) air selama 60 menit.

Fitur Lainnya Icom IC-M506 VHF Marine

• Fungsi klakson kabut otomatis dan manual
• Speaker-mikrofon kontrol jarak jauh yang sederhana, HM-205B/RB
• Daya keluar audio 15W (dengan speaker eksternal)
• Saluran cuaca dengan fungsi peringatan (hanya versi Amerika Serikat)
• Fungsi pengeringan AquaQuake™
• Opsi penyandian suara, UT-112 untuk percakapan pribadi
• Kompatibel dengan pemancar AIS MA-500TR dan MarineCommander™.

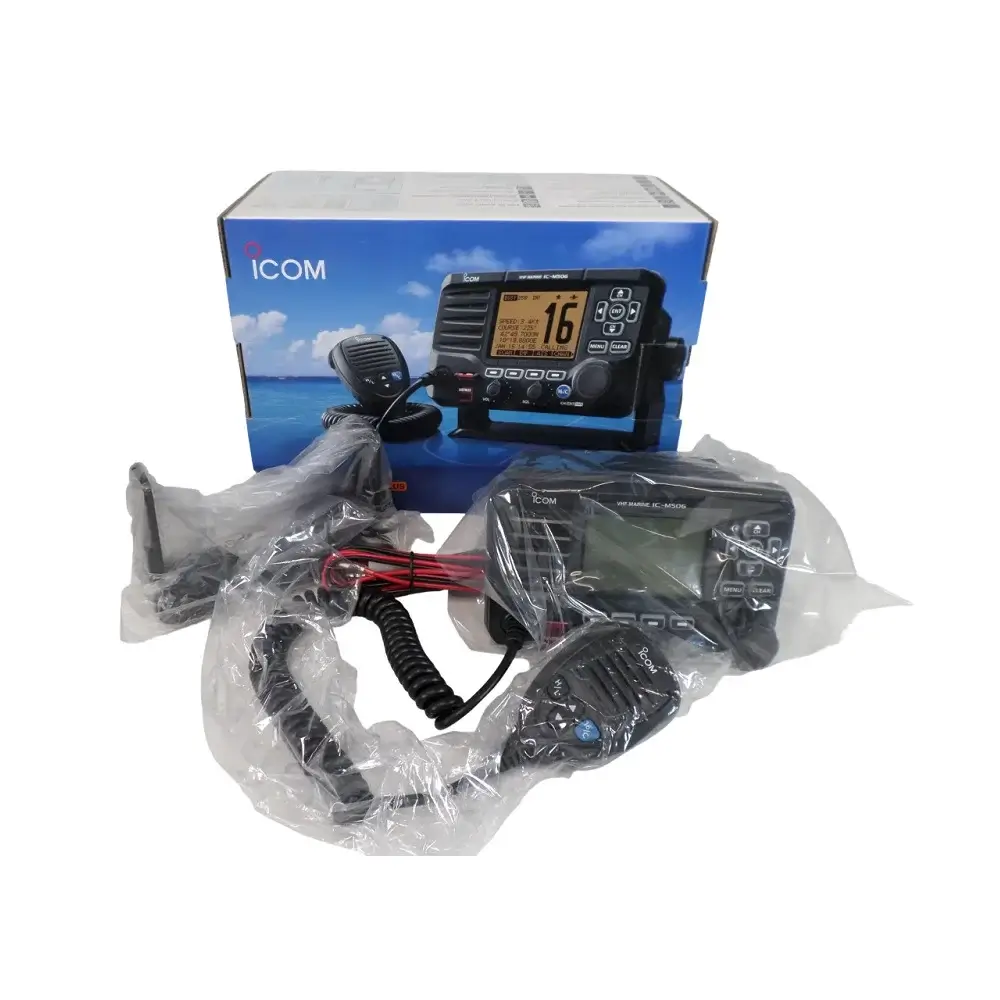

Kelengkapan Aksesoris Icom IC-M506

• Hand hanger
• DC power cable
• Mounting bracket kit

Variasi Konfigurasi Icom IC-M506

	Microphone	NMEA 2000	AIS Receiver
IC-M506 AIS	Front Mic	NMEA 2000/ NMEA 0183	Integrated AIS Receiver
	Rear Mic
IC-M506 PLUS	Front Mic	NMEA 2000/ NMEA 0183	Not Included*2
	Rear Mic
IC-M506	Front Mic	NMEA 0183*1	Not Included*2

COMMANDMIC, MarineCommander, dan AQUAQUAKE adalah merek dagang dari Icom Inc. (Jepang). Semua merek dagang lain adalah properti dari pemilik masing-masing.

Spesifikasi ICOM IC-M506

GENERAL

			IC-M506
Frequency range		Tx	156.025–157.425MHz
		Rx	156.050–163.275MHz
		CH70	156.525MHz
		AIS1, 2	161.975, 162.025MHz
Usable channels			USA, CAN, INT, WX channels
Type of emission			16K0G3E (FM), 16K0G2B (DSC)
Power supply requirement			13.8V DC (11.7–15.9V DC)
Current drain (at 13.8V DC)	Tx 25W output		5.5A
	Rx AF Max	External SP	5.0A (RX hailer ON)
		Internal SP	1.5A
Operating temperature range			−20°C to +60°C; −4°F to +140°F
Antenna impedance			50Ω (SO-239)
Weight (approx.)			1400g; 3.09lb

TRANSMITTER

			IC-M506
Output power (at 13.8V DC)			25W, 1W
Max. frequency deviation			±5.0kHz
Frequency tolerance			±10ppm
Spurious emissions			Less than −70dBc (at 25W)
Residual modulation			More than 40dB
Adjacent channel power			More than 70dB

RECEIVER

			IC-M506
Intermediate frequency CH70			1st 30.15MHz, 2nd 450kHz 1st 21.7MHz, 2nd 450kHz
Sensitivity (at 12dB SINAD)			0.22μV typical
Adjacent channel selectivity CH70 (1% BER)			More than 75dB More than 73dBμ emf
Spurious response CH70 (1% BER)			More than 75dB More than 73dBμ emf
Intermodulation CH70 (1% BER)			More than 75dB More than 68dBμ emf
Hum and noise			More than 40dB
Audio output power (at 10% distortion)			More than 15W with a 4Ω RX speaker

Applicable U.S. Military Specifications

Icom membuat produk yang tangguh yang telah diuji sesuai dengan persyaratan MIL-STD dan standar lingkungan yang ketat berikut ini dan lulus.

Standard	MIL-810 G Method, Proc.
Low Pressure Storage	500.5 I
Low Pressure Operation	500.5 II
High Temperature Storage	501.5 I
High Temperature Operation	501.5 II
Low Temperature Storage	502.5 I
Low Temperature Operation	502.5 II
Temperature Shock	503.5 I-C
Solar Radiation	505.5 I
Rain Blowing	506.5 I
Humidity	507.5 II
Salt Fog	509.5
Dust Blowing	510.5 I
Water Immersion	512.5 I
Vibration	514.6 I
Shock Functional	516.6 I
Shock Transit Drop	516.6 IV

Juga memenuhi standar MIL-STD-810-C, -D, -E dan -G yang setara.

Applicable IP Rating and environmental test.

Ingress Protection Standard
Water	IPX8 (1m depth water for 60 minutes)
