Icom ID-5100A

Icom ID-5100A

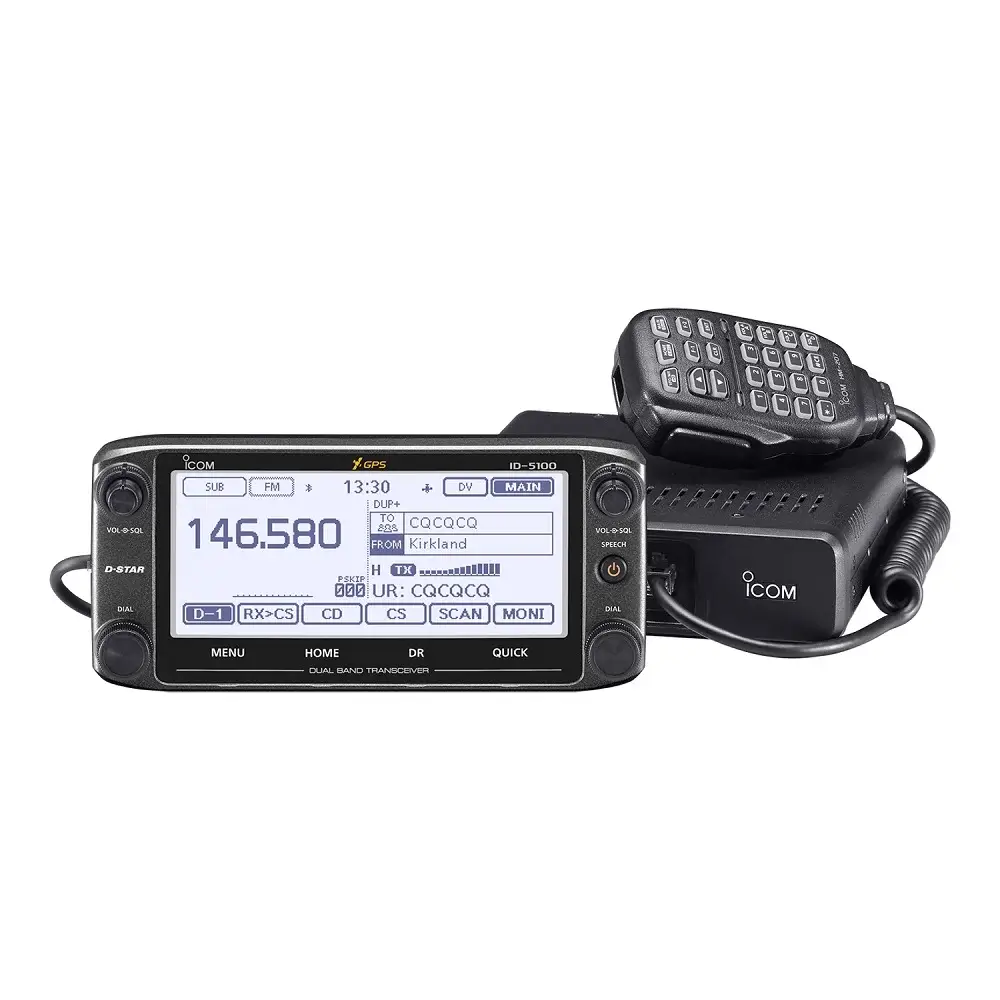

Icom ID-5100A adalah radio rig dual band yang mudah digunakan. Dengan layar sentuh yang mudah digunakan, pengguna dapat mengatur berbagai fungsi dengan cepat. Radio rig ini juga dilengkapi GPS sehingga pengguna dapat mengetahui lokasi dan mencari repeater terdekat. Fitur-fitur yang lengkap membuat radio rig ini juga cocok untuk para penggemar radio komunikasi.

Fitur-Fitur Icom ID-5100A

Layar Sentuh Mudah Digunakan

Dengan layar besar berukuran 5,5 inci (320×128 piksel), pengaturan, pemilihan frekuensi dan pengeditan channel memori dapat dilakukan dengan mudah melalui sentuhan.

DV/DV Dualwatch

Fitur ini membuat radio mobil ini dapat menerima sinyal dalam mode FM/FM atau FM/DV sekaligus. Pengguna juga dapat memantau dua sinyal mode DV pada dua channel. Sambil menunggu repeater utama, pengguna tetap dapat memeriksa aktivitas di channel atau repeater lain.
*Audio pada channel utama memiliki prioritas jika dua sinyal DV masuk sekaligus.

GPS

ID-5100A dilengkapi GPS yang menampilkan posisi, arah, kecepatan dan ketinggian di layar. Informasi posisi GPS ini dapat digunakan untuk bertukar laporan posisi, melacak log GPS dan mencari lokasi repeater terdekat.

Fungsi Daftar Repeater DV/FM

Fitur ini memudahkan akses ke repeater terdekat bahkan saat berada di daerah yang belum dikenal. Dengan memanfaatkan informasi posisi GPS dan memori repeater, ID-5100A akan mencari repeater terdekat secara otomatis.
*Untuk menggunakan fungsi ini, data posisi repeater harus sudah tersimpan. ID-5100A dilengkapi dengan memori repeater terbatas yang telah diprogram sebelumnya.

Penghubungan Reflektor Dplus

Komando penghubungan reflektor Dplus telah ditambahkan ke fungsi DR untuk penggunaan reflektor dengan mudah. Pengguna dapat memilih perintah seperti Use Reflector, Link/Unlink to Reflector, Echo Test dan Repeater Information.

Slot Kartu SD Icom ID-5100A

Slot kartu SD untuk penyimpanan berbagai konten, seperti: memori suara, pesan otomatis DV, pesan suara TX, log QSO, log sejarah RX dan data log GPS. Selain itu, channel memori, memori repeater dan pengaturan lain dapat disimpan ke kartu SD untuk kemudian dimuat kembali ke radio.

Headset Bluetooth® VS-3

Headset Bluetooth® opsional VS-3 menyediakan komunikasi bebas genggam dan dapat mengontrol ID-5100A dari jarak jauh menggunakan tiga tombol yang dapat diprogram.
*Unit Bluetooth® opsional UT-133/A harus dipasang pada ID-5100A.

Aplikasi Android™ RS-MS1A

Aplikasi RS-MS1A untuk terhubung dengan ID-5100A untuk mengatur fungsi DR dan menghubungkan dengan aplikasi peta serta mengirim dan menerima pesan dalam mode DV. Gambar yang diambil menggunakan perangkat Android™ juga dapat dikirim dalam mode DV Fast Data atau DV Mode.
*Diperlukan unit Bluetooth® opsional UT-133/A atau kabel data OPC-2350LU. Beberapa fungsi mungkin tidak bekerja secara optimal pada perangkat Android™ tertentu.

Mode Data Cepat DV

Dengan menggunakan data sebagai pengganti frame suara, radio rig original Icom ini dapat mentransfer data hingga 3,5 kali lebih cepat (3480 bps) dibandingkan mode DV konvensional dengan suara.
*Mode ini tidak kompatibel dengan komunikasi data kecepatan rendah pada mode DV.

Microphone Peredam Kebisingan

Microphone peredam kebisingan yang secara otomatis mengurangi kebisingan di lokasi yang sangat bising sehingga memastikan transmisi suara yang jelas dan akurat.

Spesifikasi Icom ID-5100A



GENERAL
Frequency coverage
Version	Transmit	Receiver
USA	144-148, 430-450MHz*1	118-174, 375-550MHZ1
EXP	137-174, 400-470MHz*2	118-174, 375-550MHz*2
	Guaranteed range:    144-148, 440-450MHz. ‘2 144-148, 430-440MHz.
Type of emission		F2D, F3E, F7W
Mode		DV, FM, FM-N AM (RX only), AM-N (RX only)* * Depending on version
Operating temperature range		-10°C to +60°C ; +14°F to +140°F
Frequency stability		±2.5ppm (-10°C to +60°C on the basis of 25°C)
Digital TX speed		4.8kbps
Voice coding speed		2.4kbps
Antenna impedance		50Q (SO-239)
Number of memory channels		1000 regular channels, 4 call channels, 50 program scan edges and 1500 repeater memories
Power supply requirements		13.8V DC ±15%
Current drain	RX Stand-by Max. audio TX	1.2A 1.8A (Dualwatch, with Ext. SP 8q load) 13.0A
Dimensions (WxHxD, projections not included)	Main unit Controller	150 x 40 x 172.6 mm; 5.91 x 1.57 x 6.8 in 182.2 x 81.5 x 24.7 mm; 7.17 x 3.21 x 0.97 in
Weight (approx.)	Main unit Controller	1.3kg; 2.87 lb 260g; 9.17 oz
TRANSMITTER
Output power		50W, 15W, 5W
Modulation system	FM, FM-N DV	FM reactance modulation GMSK reactance modulation
Max. frequency deviation		±5.0kHz/±2.5kHz (FM/FM-N)
Spurious emissions		Less than -60dBc
Microphone impedance		600Q (8-pin modular jack)
RECEIVER
Intermediate frequencies	A band B band	38.85MHz/450kHz (1st /2nd) 46.35MHz/450kHz (1st/2nd)
Sensitivity	FM/FM-N (12dB SINAD) DV (1% BER)	Less than 0.18pV (amateur bands only) Less than 0.28pV
Receiver sensitivity (Not guaranteed, for your reference only. Except amateur bands)	FM/FM-N (12dB SINAD)	137-159.995MHz Less than 0.32pV 160-174.000MHz Less than 0.56pV 375-399.995MHz Less than 0.56pV 400-499.995MHz Less than 0.32pV 500-550.000MHz Less than 0.56pV
	AM (10dB S/N)	118-136.9916MHz Less than 1pV
Squelch sensitivity		Less than 0.13pV (at threshold)
Selectivity	FM FM-N DV	More than 60dB More than 55dB More than 50dB
Spurious and image rejections	A band B band	More than 60/55dB (VHF/UHF) More than 60/60dB (VHF/UHF)
Audio output power		More than 2.0W (with 8q load, 10% distortion)
External speaker connector		2-condcutor 3.5 (d) mm (1/8H)/8q
All stated specifications are subject to change without notice or obligation.

Aksesoris Icom ID-5100A

• Microphone – HM-207
• Kabel Power DC – OPC-1132
• Kabel Controller – OPC-837 (3.5 m; 11.4 ft)
• Mounting bracket – MBA-2*
• Microphone hanger
• Spare fuse
• Buku Panduan
