Icom MR-1220R4

Icom MR-1220R4

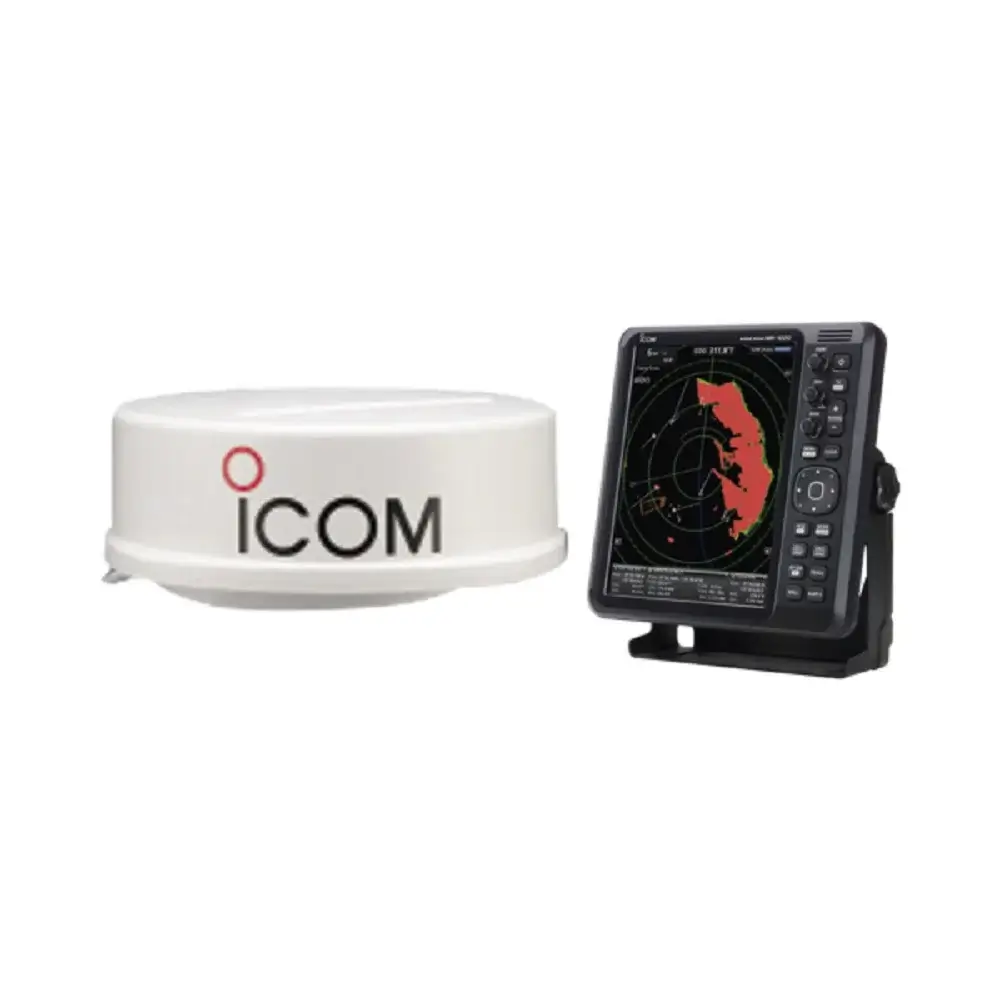

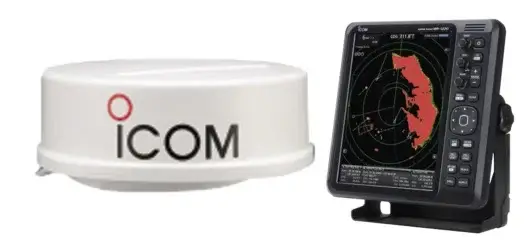

Radar Icom MR-1220R4 adalah alat navigasi berukuran 2 kaki untuk mendukung sistem radar multifungsi pada kapal. Dengan power output transmisi sebesar 4 kW, radar ini dapat menjangkau target dengan akurat dengan jarak menengah dan jauh.

Fitur-Fitur Icom MR-1220R4

Tampilan AIS (Automatic Identification System)

Dengan menghubungkan radar ini ke AIS eksternal (seperti: Icom IC-M605 dan AIS Icom IC-M506) dapat menampilkan hingga 100 ikon target AIS langsung. Saat ikon AIS dipilih, informasi tentang kapal, seperti: kelas AIS, nomor MMSI, nama kapal, arah haluan, kecepatan, CPA, TCPA, arah, dan jarak akan ditampilkan.

Tampilan Informasi Panggilan DSC

Ketika radar Icom ini terhubung ke radio DSC dan menerima panggilan, pesan DSC akan ditampilkan langsung di layar radar. Fitur ini menampilkan isi pesan, lokasi pengirim pesan, dan 20 pesan maksimal dapat dipetakan sekaligus.

ARPA Otomatis Disederhanakan

Simplified ARPA (Automatic Radar Plotting Aids) membantu mencegah terjadinya tabrakan kapal dengan kapal lain atau objek di sekitar kapal. Informasi, seperti: posisi, haluan, kecepatan, CPA (Titik Terdekat), TCPA (Waktu Menuju CPA), arah, dan jarak target akan ditampilkan ketika target dipilih. Jika target masuk ke area CPA atau melewati batas TCPA, sistem akan memberikan peringatan suara sebagai tanda bahaya.

Plot Posisi Kapal

Plot kapal berfungsi untuk merekam data lintang dan bujur kapal dalam interval waktu yang telah diatur. Lalu menampilkan jejak pergerakan kapal secara langsung di layar radar. Dengan fitur ini, anda dapat memantau arah pelayaran sebelumnya secara akurat.

Tampilan 3D

Radar kapal ini menyediakan tampilan radar dalam bentuk sudut pandang mata burung yang mudah dimengerti. Anda dapat menyesuaikan sudut pandang tampilan sesuai keinginan dan menampilkan tampilan 2D sekaligus.

Alarm Eksternal Icom MR-1220R4

Tersedia juga terminal untuk buzzer eksternal pada bagian belakang radar. Dengan menhubungkan alarm tambahan, sistem dapat memberikan peringatan suara tambahan jika sebuah target memasuki area CPA atau melebihi batas TCPA.

Tersedia dalam Berbagai Bahasa

MR-1220R4 juga tersedia dalam berbagai bahasa, seperti: Bahasa Indonesia, Inggris, Korea, Melayu, Rusia, Spanyol, Thailand, dan Vietnam.

Unit Output Video

Dengan menggunakan unit tambahan UX-234, radar dapat dihubungkan ke layar eksternal sehingga pantulan radar dapat ditampilkan sekaligus pada dua monitor. Unit ini cocok untuk digunakan di ruang kemudi dan dek navigasi sekaligus.

Fitur-Fitur Tambahan Icom MR-1220R4

Zona Alarm Dapat Diprogram

Berikutnya, radar ini dilengkapi dengan dua zona alarm yang dapat diatur secara manual. Ketika target memasuki zona yang telah ditentukan, sistem akan memberikan peringatan otomatis.

TLL (Target Latitude Longitude)

Fitur ini untuk mengetahui posisi lintang dan bujur dari target yang dipilih di layar radar secara akurat. Informasi ini penting untuk mencatat lokasi objek tertentu atau untuk dikirimkan ke alat navigasi lain, seperti: plotter atau GPS.

Jejak Pergerakan Kapal

Radar ini juga dapatmenampilkan jejak atau garis lintasan target yang bergerak berdasarkan arah sebenarnya. Dengan fitur ini, operator mudah memahami arah dan pola pergerakan kapal lain atau objek di sekitar.

Penunjuk Titik Tujuan

Penunjuk titik tujuan membantu anda untuk memberi tanda dan menampilkan lokasi tujuan langsung di layar radar sehingga pelayaran menjadi lebih terarah.

Hemat Daya

Untuk mendukung efisiensi energi di atas kapal, radar kapal ini menyediakan fitur hemat daya yang otomatis mengurangi pemakaian listrik saat radar tidak digunakan.

Spesifikasi Icom MR-1220R4

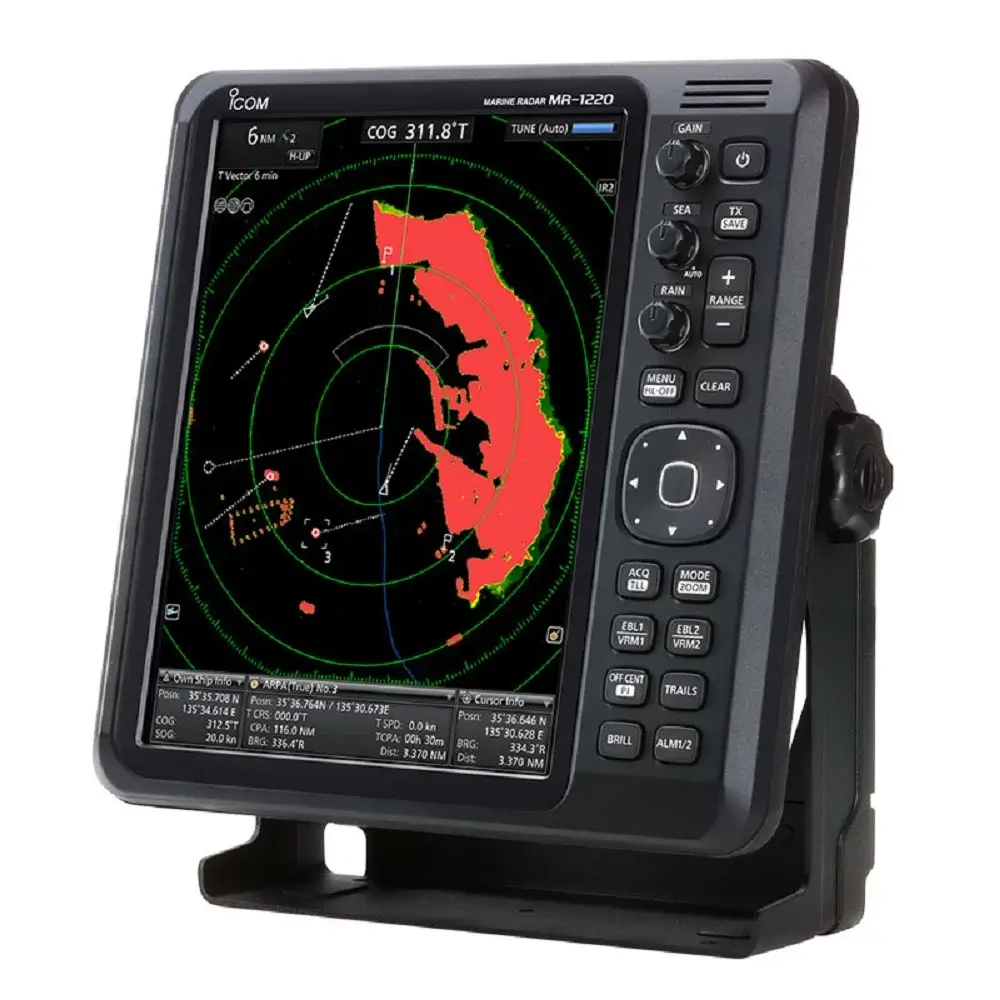

Display Unit

Display Unit	MR-1220R4
Display	12.1-inch color TFT LCD
Resolution (H × V)	600 × 800 dots
Minimum range	25 m; 82 ft (at 1/8 NM range)
Maximum range	36 NM
Power supply requirement	12/24 VDC
Dimensions (W × H × D; projections not included)	301 × 323.5 × 119.2 mm
Weight (approx.)	4.8 kg
Usable temperature range	−15 °C to +55 °C
Power consumption (approx.)	60 W
Available scanner unit	2 ft (60 cm) radome

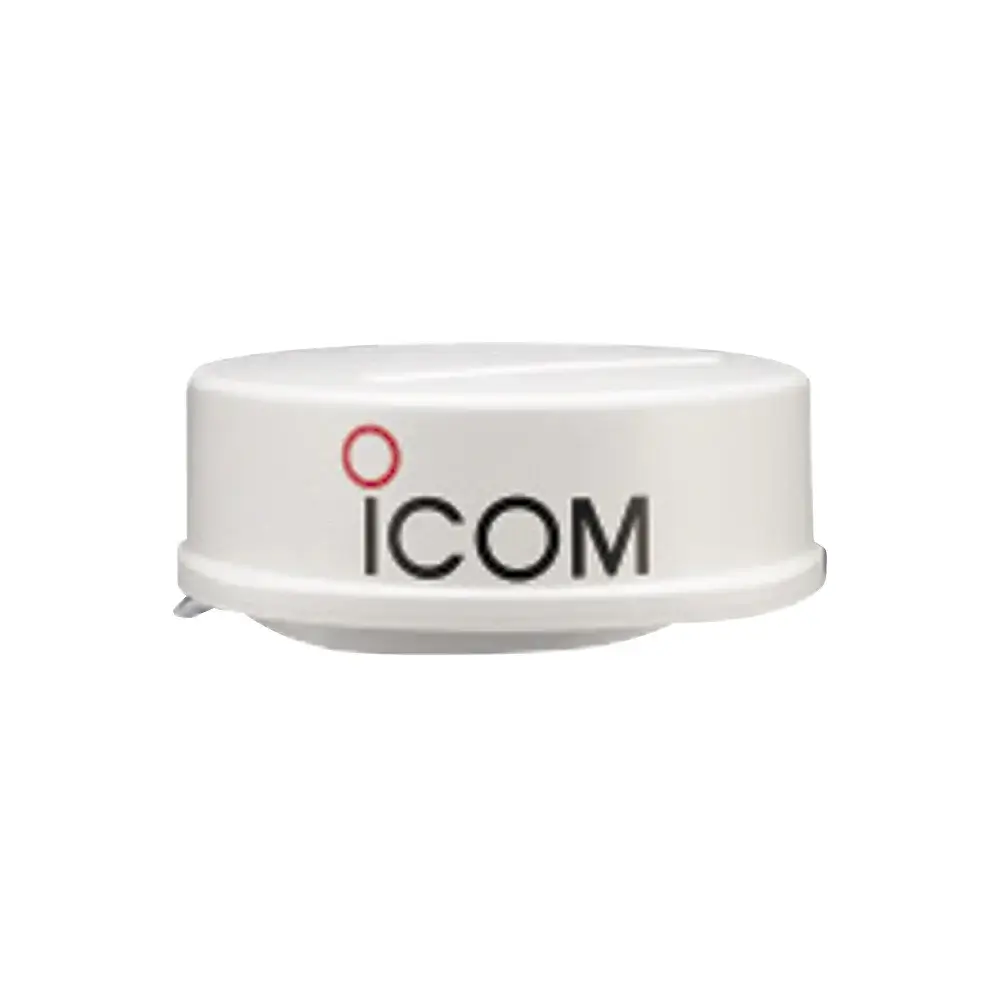

Scanner Unit

Scanner Unit	SC-R40 (MR-1220R4)
Type	2 ft (60cm) radome
Peak output power	4 kW
Rotation speed	24, 36 rpm typical
Beamwidth
Horizontal	4° typical
Vertical	22° typical
Sidelobe	−22 dB typical
Transmission frequency	9410 MHz ±30 MHz
Dimensions (W × H × D; projections not included)	640 × 256 × 640 mm
Weight (approx.)	8 kg
Usable temperature range	–25°C to +70°C
Connection cable	15 m (OPC-2341)

Aksesoris Icom MR-1220R4

• Unit Scanner
• Kabel Sistem – OPC-2339, OPC-2340
