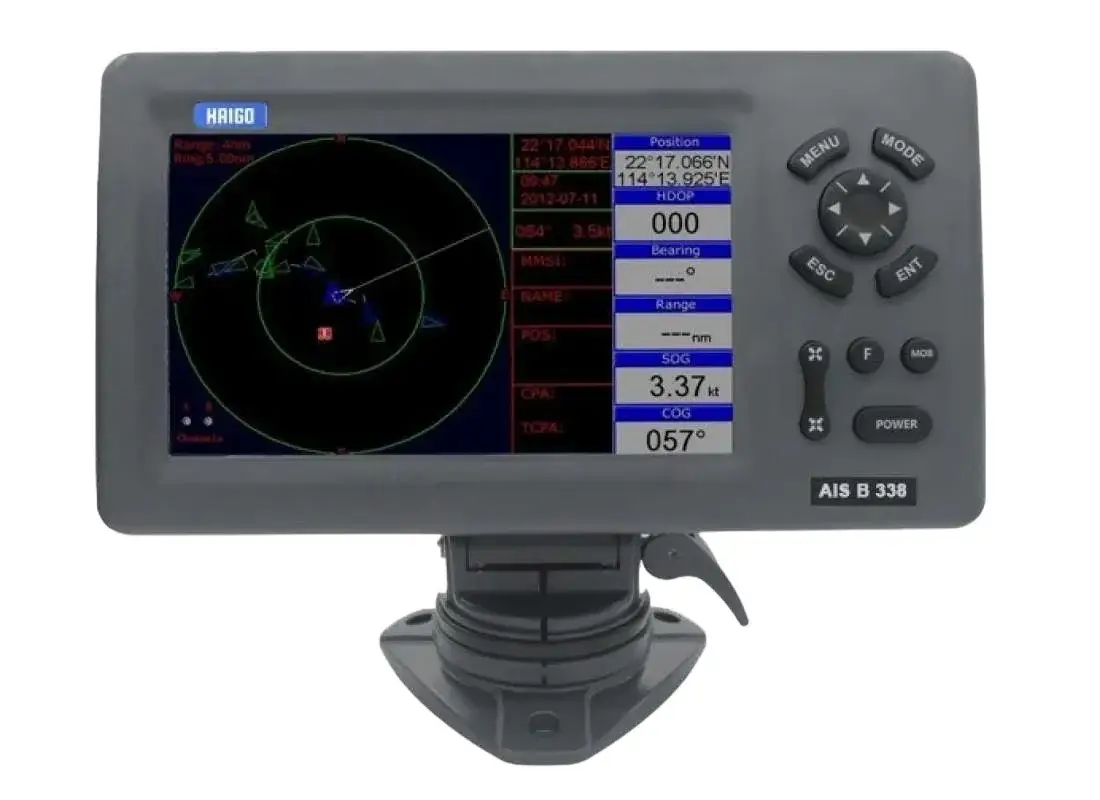

Haigo B338 – GPS Chartplotter & AIS Class B+ Transponder
Haigo B338 adalah alat navigasi GPS chartplotter yang terhubung dengan transponder AIS Kelas B+. Alat ini dapat menyediakan data posisi secara langsung, rute navigasi dan informasi lalu lintas maritim yang akurat.
Fitur-fitur canggih yang dimiliki membuat alat navigasi ini ideal untuk digunakan di kapal pesiar, kapal komersial dan kapal nelayan.
Fitur-Fitur Haigo B338
Rute
Fitur ini mendukung pembuatan hingga 30 rute dengan 170 titik navigasi. Selain itu, terdapat 2 mode navigasi, yaitu: MOB dan GOTO Track untuk merencanakan rute dengan tepat.
Penyimpanan
AIS original Haigo ini juga dibuat dengan sistem penyimpanan baik melalui cadangan internal maupun melalui kartu memori eksternal untuk mempermudah pengaturan.
Jalur
Fitur pelacakan otomatis menyimpan hingga 8.000 titik pada log jalur untuk merekam perjalanan. Selain itu ada juga 10 jalur yang dapat disimpan hingga 8.000 titik pelacakan.
Titik Navigasi
GPS marine ini dilengkapi dengan penyimpanan titik navigasi hingga 12.000 waypoint pengguna yang dapat diberi nama dan simbol. Selain itu, ada juga 3 waypoint sistem utama (MOB, Start dan Cursor). Ada juga 10 waypoint kedekatan (proximity waypoints) untuk menunjukkan lokasi-lokasi yang berada dalam jarak tertentu dari posisi pengguna.
Peta Eksternal Haigo B338
AIS kelas B ini mendukung peta eksternal dari berbagai tipe termasuk K-Chart 2.0, K-Chart 3.0, C Map Max dan Navionics+ yang dapat digunakan untuk meningkatkan keakuratan.
Alarm
GPS kapal laut ini mencakup beberapa jenis peringatan, antara lain: XTE (Cross Track Error), Anchor Drag, kedatangan (arrival), kecepatan, tegangan, titik kedekatan, timer dan alarm AIS (CPA dan TCPA).
Skala Plotting
Skala plotting pada GPS ini dapat disesuaikan mulai dari 0,001-700 mil laut (nm) dalam menampilkan peta pada berbagai tingkat perbesaran yang sesuai kebutuhan.
AIS (Automatic Identification System)
Fitur AIS dengan tampilan hingga 700 target AIS pada layar untuk melacak kapal atau objek lain di laut.
Receiver
GPS marine ini dilengkapi dengan receiver GNSS channel paralel 50 channel yang dapat terus melacak dan menggunakan hingga 50 satelit untuk menghitung dan memperbarui posisi pengguna secara akurat.
Pelacakan Target AIS
Fitur pelacakan target AIS dapat menyimpan hingga 1.000 titik otomatis masing-masing dengan 100 titik pelacakan dan 10 titik manual yang masing-masing dapat menyimpan hingga 300 titik.
Celestial
Berikutnya adalah di mana GPS kapal ini dapat menampilkan informasi waktu terbit dan terbenam matahari serta waktu bulan terbit dan terbenam yang berguna untuk navigasi astronomi.
Waktu Akuisisi Haigo B338
Receiver GNSS pada GPS kapal laut ini dapat melakukan akuisisi sinyal dengan cepat dengan waktu start dingin (cold start) sekitar 29 detik dan waktu start panas (hot start) hanya 1 detik.
Kecepatan Update
Dengan fitur ini, pembaruan posisi dilakukan setiap 1 detik dengan data posisi yang sangat akurat dan terbaru.
Akurasi
Akurasi posisi pada GPS marine ini adalah 3 meter (95%) tanpa S/A (Selective Availability). Sedangkan akurasi kecepatan adalah 0,1 meter/detik tanpa S/A.
SBAS (Satellite Based Augmentation System)
Fitur ini untuk meningkatkan tingkat keakuratan sistem navigasi satelit dengan menggunakan sinyal dari satelit tambahan untuk memperbaiki kesalahan posisi.
Sistem Satelit Haigo B338
Selain itu, alat navigasi ini mendukung dua sistem satelit utama, yaitu: GPS dan Beidou untuk meningkatkan akurasi dan sinyal di berbagai lokasi.
Dinamika
Fitur ini mendukung ketinggian hingga 18.000 meter dan kecepatan hingga 515 meter per detik untuk pengukuran posisi dan kecepatan yang tepat.
Datum
Selain itu, AIS kapal laut ini mendukung penggunaan datum WGS 84 serta datum yang dapat dimengerti oleh pengguna untuk menyesuaikan dengan sistem geodesi yang digunakan.
Antena Haigo B338
Terakhir, GPS dengan AIS Class B+ ini dilengkapi dengan antena GPS patch untuk memberikan penerimaan sinyal yang optimal bahkan di lokasi yang sulit.
Spesifikasi Haigo B338
PLOTTER | |
Waypoints/icons | 12000 user waypoints with name, symbol 3 system waypoints (MOB, Start, Cursor) 10 proximity waypoints |
Routes | 30 routes, up to 170 points each, plus MOB and Track Navigation or GOTO Track modes |
Tracks | 8000 point automatic track log; 10 saved tracks (up to 8000 track points each) |
Alarms | XTE, Anchor drag, arrival, speed, voltage, proximity waypoint, Timer and AIS (CPA and TCPA) alarm; worldwide basemap |
External Map | Compatible with K-Chart 2.0, K-Chart 3.0, C-Map Max, and Navionics+ |
User Data Storage | Internal backup of user settings or external SD-card |
Plotting Scales | 0.001 to 700nm |
AIS | 700 targets display |
AIS Target Tracking | 1000 Automatically saved tracks (100 points each), 10 manually saved tracks (300 points each) |
Celestial | Sunrise/Sunset, Moonrise/Moonset |
GPS RECEIVER | |
Receiver | 50 parallel channel GNSS receiver continuously tracks and uses up to 50 satellites to compute and update position |
Acquisition Time | Cold start: 29 seconds, Hot start: 1 second |
Update Rate | 1 second |
Accuracy | Position: 3 meters (95%) without S/A; Velocity: 0.1 meter/sec without S/A |
SBAS | Supported |
Satellite System | GPS and Beidou |
Dynamics | Altitude: 18000 m, Velocity: 515 m/s |
Datum | WGS 84 & User defined |
Antenna | GPS Patch Antenna |
AIS Interface | |
AIS Data | RS232 output VDO, VDM, GGA, GSA, GSV, and VTG |
AIS Output Baudrate | 38400 |
AIS | |
Frequency Rate | 156.025 MHz-162.025 MHz |
Access Scheme | SOTDMA |
Channel Bandwidth | 25 KHz |
Modulation | GMSK |
Data Rate | 9600 bps |
Number of AIS Transmitter | 1 |
Number of AIS Receiver | 2 |
AIS Channel 1 | CH 87B (161.975 MHz) |
AIS Channel 2 | CH 88B (162.025 MHz) |
TX Power Output | > 5 Watt (37 dBm ± 1.5 dB) |
RX Sensitivity | <-107dBm@PER |
RX Message Format | AIS Class A and B messages |
Comply Standard | IEC-62287 IEC 62287-2 Ed. 2.0:2017 |
POWER SUPPLY | |
Voltage Range | 5 – 30 VDC |
Current Drain | 1.5A at 12V |
