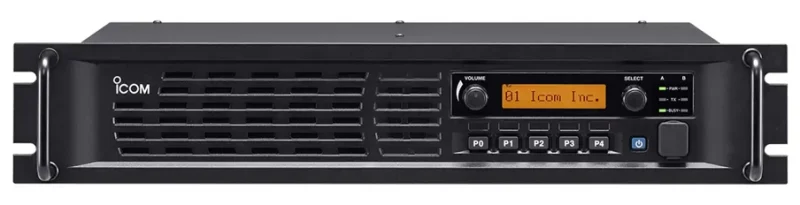

Icom IC-FR5300

Icom IC-FR5300 – Repeater VHF 136-174 MHz

Repeater Icom IC-FR5300 VHF 136-174 MHz 50 W dengan 32 channel yang menggabungkan mode analog dan mode digital IDAS™. Network/controller board opsional UC-FR5300 menyediakan konektivitas jaringan IP dan dapat diadaptasi ke konvensional multisite, simulcast conventional dan trunking Type D.

Fitur-Fitur Icom IC-FR5300

Platform CPU/FPGA Baru

IC-FR5300 adalah generasi kedua dari repeater IDAS™ yang tetap sesuai dengan sistem IC-FR5000. Meskipun tampilan serupa, repeater ini menggunakan platform CPU/FPGA terbaru. Selain itu, repeater ini dapat menerima sinyal referensi 1 pps dari antena GNSS.

Skalabilitas Sistem

Seri IC-FR5300 mudah ditingkatkan dengan memasang papan jaringan/pengontrol UC-FR5300 opsional dan software yang disediakan bersama kartu CF. Bergantung pada kepadatan komunikasi dan cakupan, sistem radio anda dapat berkembang dari satu situs tunggal menjadi sistem simulcast atau sistem trunking multi-situs* untuk memenuhi kebutuhan anda.

• Terminal radio IDAS yang kompatibel diperlukan untuk trunking multi situs.

Papan Kontroller Jaringan

IC-FR5300 mendukung berbagai pengaturan jaringan dengan menggunakan papan kontroller UC-FR5300 yang berbeda berdasarkan jenis sistem:

Jenis Sistem	Papan Pengendali yang Digunakan
Simulcast Konvensional	UC-FR5300 #14 + CF-FR5300SC + UX-241 GNSS Antena
Multi site Konvensional	UC-FR5300 #12 + CF-FR5000MC
Single Site Trunking	UC-FR5300 #11
Multi site Trunking	UC-FR5300 #13 + CF-FR5000MT

Dengan pilihan ini, pengguna dapat menyesuaikan repeater sesuai dengan kebutuhan jaringan komunikasi mereka.

Konektor Aksesoris D-SUB 25 Pin

Repeater original Icom ini dilengkapi konektor D-SUB 25 pin yang dapat diprogram untuk menghubungkan papan kontroller. Selain itu, sinyal modulasi dan demodulasi dapat diinput dan dioutput melalui konektor ini.

Power Output Besar

Dengan menggunakan penguat daya berkinerja tinggi, repeater ini dapat beroperasi dengan power output 25 watt pada siklus kerja 100%. Jika diatur pada power 50 watt, repeater ini bekerja dengan siklus kerja 50%.

Power Output Besar dengan Siklus Kerja 100% atau 100W dengan Siklus Kerja 50%

Bagi pengguna yang memerlukan daya lebih besar, repeater Icom ini dapat dikombinasikan dengan penguat daya opsional UR-PA5000/UR-PA6000. Dengan penguat ini, repeater dapat mencapai 100 watt dengan siklus kerja 50% atau 50W dengan siklus kerja 100%.

Dua Modul RF dalam Satu Casing

IC-FR5300 dibuat untuk mendukung dua modul RF yang dapat dioperasikan secara manual dalam satu perangkat. Untuk mengaktifkan fitur ini, pengguna dapat memasang modul opsional UR-FR5300/UR-FR6300. .

Mode Digital/Analog & Grup Nada Ganda dengan CTCSS, DTCS, dan RAN

Selain itu, repeater VHF ini memiliki kemampuan mode campuran digital dan analog untuk penerimaan kedua mode dalam satu channel serta transmisi yang menyesuaikan dengan pengaturan pemrograman. Selain itu, repeater ini mendukung pengkodean nada CTCSS dan DTCS serta kode RAN (Radio Access Number) digital dengan kapasitas hingga 16 nada/kode per channel.

Kapasitas Channel Besar

Dengan kapasitas 32 channel memori, layar LCD alfanumerik 12 digit dan 5 tombol yang dapat diprogram, IC-FR5300 dapat digunakan sebagai base station untuk memantau aktivitas repeater. Layar LCD menampilkan berbagai informasi dan kode.

Pemeliharaan Jarak Jauh melalui Jaringan IP

IC-FR5300 dapat dihubungkan ke jaringan IP menggunakan papan kontroller UC-FR5300 untuk pemrograman dan pengaturan alamat IP dari lokasi jauh. Selain itu, notifikasi SNMP dan Syslog dapat dikirim ke manajer sistem untuk pemantauan kondisi repeater secara langsung.

Fitur Lain Icom IC-FR5300

• Dapat diasang di rak 19 inci
• Fungsi voting penerima untuk meningkatkan jangkauan dengan radio di lapangan
• Software kontroller RC-FS10 untuk komunikasi langsung dengan terminal radio melalui repeater
• Pemancar CW ID untuk mengetahui repeater secara otomatis
• Pengaturan prioritas PTT (microphone, PTT eksternal atau pemakaian repeater)
• Dekoder 5 Tone untuk mode analog
• Enkoder/Dekoder DTMF
• Peringatan tegangan rendah

Spesifikasi Icom IC-FR5300

GENERAL
Frequency coverage* (* Depending on the version)	136-174 MHz (USA, EXP, EUR, CAN, AUS)
Number of channels	32 channels /1 zone
Type of emission* (* Depending on the version)	16K0F3E*1 (25 kHz), 14K0F3E (20 kHz, EUR), 11K0F3E (12.5/15 kHz, USA), 8K50F3E (12.5 kHz), 4K00F1E/F1D (6.25/7.5 kHz)
Power supply requirement	13.6 V DC nominal (USA, EXP, CAN) 13.2 V DC nominal (EUR, AUS)
Current drain (approx.)
TX	15.0 A maximum (at 50 W) 8.0 A maximum (at 25 W)
RX	1.9 A /500 mA (Maximum audio /Standby (Fan OFF))
Antenna impedance	50 Ω
Operating temperature range	-30 °C to +60 °C, -22 °F to +140 °F (USA, EXP, CAN) -25 °C to +55 °C, -13 °F to +131 °F (EUR, AUS)
Dimensions (Projections not included)
IC-FR5300/FR6300 UR-FR5300/FR6300	483 x 88 x 260 mm, 19.0 x 3.5 x 10.2 in (W x H x D) 176 x 60 x 194 mm, 6.9 x 2.4 x 7.6 in (W x H x D)
Weight (approx.)
IC-FR5300/FR6300 UR-FR5300/FR6300	5.78 kg, 12.7 lb 2.1 kg, 4.6 lb
TRANSMITTER
Output power (Hi, L2, L1)	50 W, 25 W, 5 W (USA, EXP, CAN, AUS Versions) 25 W, 10 W, 5.8 W (EUR, EXP Versions)
Frequency stability	±1.0 ppm or less ±0.1 ppm or less (corrected using GNSS)
Spurious emissions	80 dB typ. (TIA-603) 0.25 uW (< 1 GHz), 1.00 uW (> 1 GHz) (EN301 166, EN300 086)
Maximum frequency deviation
Digital	±1.203 kHz- 1.471kHz (EN301 166)
Analog	±5.0 kHz/±2.5 kHz (W/N)(TIA-603) ±5.0 kHz/±4.0 kHz/±2.5 kHz (W/M/D)(EN300 086)
FM hum and noise	83/77 dB typ. (W/N)(TIA-603)
Residual modulation (With CCITT filter)	82/82/79 dB typ. (W/M/N)(EN300 086)
Audio harmonic distortion	0.9% typ. (AF 1kHz 40% deviation)(TIA-603) 1.1% typ. (AF 1kHz 40% deviation)(EN 300 086)
FSK error	0.6% typ. (EN301 166)
RECEIVER
Sensitivity
Digital (1% BER)	-4.0 dBuV (0.32 uV) emf typ. (EN301 166)
Analog (12 dB SINAD)	-119 dBm (0.25 uV) typ. (TIA-603)
Analog (20 dB SINAD)	-4.0/-4.0/-1.0 dBuV emf typ. (W/M/N)(EN300 086)
Adjacent channel selectivity
Digital	66 dB typ. (EN301 166)
Analog	85/80 dB typ. (W/N)(TIA-603) 84/83/78 dB typ. (W/M/N)(EN300 086)
Spurious response rejection
Digital	87 dBuV emf typ. (EN301 166)
Analog	85 dB typ.(TIA-603) 81 dB typ. (EN300 086)
Intermodulation rejection
Digital	78 dBuV emf typ. (EN301 166)
Analog	81/81 dB typ. (W/N)(TIA-603) 75/74/73 dB typ. (W/M/N)(EN300 086)
Audio output power	3.9 W typ. (at 5% distortion with 4Ω load)
Measurements made in accordance with TIA-603, EN300 086 and EN301 166.
All stated specifications are subject to change without notice or obligation.
*1 25 kHz bandwidth is not available for FCC Part 90 licensees for USA versions. Ask your dealer if you need 25 kHz bandwidth.

Applicable U.S. Military Specifications

Standard	MIL 810G
	Method	Procedure
Low Pressure	500.5	I, II
High Temperature	501.5	I, II
Low Temperature	502.5	I, II
Temperature Shock	503.5	I-C
Solar Radiation	505.5	I
Humidity	507.5	II
Dust Blowing	510.5	I
Vibration	514.6	I
Shock	516.6	I
Also meets equivalent MIL-STD-810-C, -D, -E and -F.

Aksesoris Icom IC-FR5300

• DC cable power
• Handle kits

Aksesoris Opsional Icom IC-FR5300

• Microphone – HM-152, SM-26
• Speaker – SP-35, SP-35L
• Modul Channel – UR-FR5300
• GNSS Antenna – UX-241
