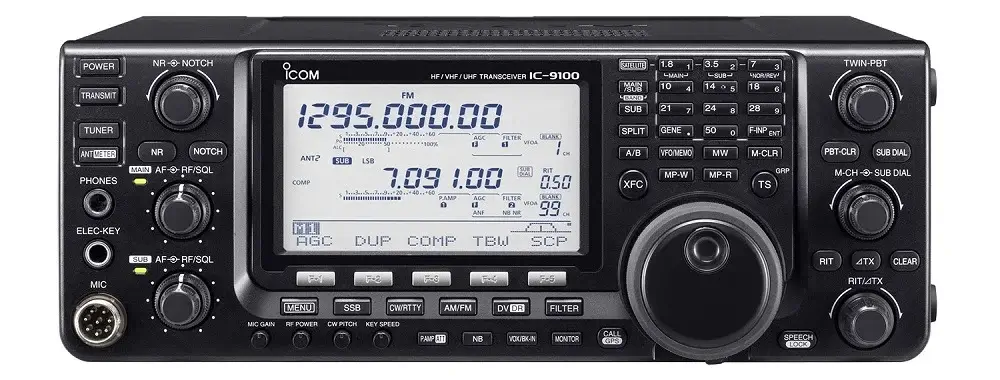

Icom IC-9100

Icom IC-9100

Icom IC-9100 adalah radio SSB amatir yang bisa digunakan untuk berkomunikasi jarak jauh. Radio ini bisa digunakan untuk berbagai macam frekuensi dan mode komunikasi. Dengan fitur-fitur modernnya, pengguna dapat menikmati pengalaman berkomunikasi yang lebih baik dan menyenangkan.

Fitur-Fitur Icom IC-9100

Superheterodin Konversi Ganda

Sistem superheterodin konversi ganda pada Icom IC-9100 dirancang untuk menghasilkan suara yang berkualitas tinggi tanpa distorsi internal. Teknologi ini menyederhanakan rangkaian elektronik dan mengurangi jumlah komponen yang dapat menyebabkan gangguan.

Penerima Ganda

Radio HF ini memiliki tiga rangkaian penerima dari konektor antena hingga pencampur IF kedua (pencampur penolakan citra). Masing-masing rangkaian berfungsi untuk frekuensi HF/50 MHz, 144 MHz dan 430/440 MHz untuk penerimaan frekuensi sekaligus di berbagai frekuensi.

DSP 32 bit Floating Point & Konverter AD/DA 24 bit

IC-9100 menghubungkan DSP 32 bit floating point dengan konverter AD/DA 24 bit yang menghasilkan proses digital yang canggih. Kombinasi ini mendukung berbagai fitur, seperti: pengelolaan loop AGC, filter IF digital dan penghapusan gangguan yang efektif.

Filter IF Digital

Filter IF digital pada IC-9100 untuk menyesuaikan lebar frekuensi, faktor bentuk dan frekuensi tengah sesuai kebutuhan. Dengan tiga memori filter, pengguna dapat mengganti pengaturan sesuai kebutuhan.

PBT Kembar Digital dan Pergeseran IF

Setelah menyesuaikan filter IF digital, fitur PBT kembar digital (Passband Tuning) memudahkan pengguna mempersempit dan menggeser frekuensi IF untuk menghilangkan gangguan.

Pengurangan Kebisingan

Radio HF ini juga dilengkapi fitur pengurangan kebisingan variabel 16 level yang menghasilkan suara yang lebih bersih dan jelas.

Peredam Kebisingan

Peredam kebisingan digital pada radio ini dapat mengurangi gangguan dari kebisingan tipe pulsa, seperti: gangguan dari sistem pengapian mesin. Parameter seperti tingkat ambang batas, durasi pemadaman dan level atenuasi dapat diatur sesuai kebutuhan.

Kompresor Suara RF

Kompresor suara RF digital meningkatkan kekuatan dan keterbacaan sinyal dalam mode SSB. Fitur ini sangat berguna untuk menembus kebisingan dan memastikan komunikasi berhasil.

Lebar Frekuensi Transmisi Dapat Disesuaikan

Lebar frekuensi transmisi pada IC-9100 dapat disesuaikan dari 100 Hz – 2900 Hz pada tepi low pass dan high pass. Tiga kombinasi favorit dapat disimpan di memori untuk pengaturan cepat.

HF/50 MHz, 144 MHz 100 W, 430/440 MHz 75 W

Dengan penguat daya efisien dan kipas pendingin besar, IC-9100 dapat menghasilkan power output stabil bahkan selama penggunaan jangka panjang pada HF/50 MHz (100 W), 144 MHz (100 W) dan 430/440 MHz (75 W).

+30 dBm Class Third-Order Intercept Point (IP3)

Menggunakan desain receiver dari transceiver HF kelas tertinggi Icom, IC-9100 memiliki IP3 +30 dBm (tipikal) pada pita 14 MHz.

Tiga Filter IF Pertama (3/6/15 kHz) untuk Frekuensi HF/50 MHz

IC-9100 dilengkapi filter IF pertama bawaan 15 kHz dan mendukung hingga dua filter opsional (3 kHz FL-431 dan 6 kHz FL-430). Filter ini melindungi sinyal yang diinginkan dari gangguan sinyal di pita yang sama.

Demodulator dan Dekoder RTTY Icom IC-9100

Dengan demodulator dan dekoder RTTY bawaan, pengguna dapat membaca pesan RTTY langsung di layar tanpa perangkat tambahan. Indikator penyetelan bawaan membantu dalam penyetelan frekuensi yang sesuai.

Fungsi CW yang Lengkap

IC-9100 mendukung berbagai fungsi CW seperti:

• 4 channel keyer dengan memori 70 karakter per channel
• Keyer elektronik multifungsi dengan kecepatan 6–48 wpm
• Fungsi bug keyer dan full break-in

Antena Tuner Bawaan untuk Frekuensi HF

Antena tuner internal IC-9100 secara otomatis menyesuaikan SWR rendah pada frekuensi HF dan 50 MHz. Tuner antena ini dapat mengingat pengaturan frekuensi yang sudah pernah digunakan.

Filter Notch Manual & Otomatis

Filter notch manual IC-9100 dapat memberikan atenuasi lebih dari 70 dB yang menghilangkan nada gangguan tanpa memengaruhi fungsi AGC. Filter notch otomatis melacak dan menghilangkan beberapa sinyal gangguan sekaligus.

Spesifikasi Icom IC-9100

General
Frequency coverage*1	Rx
	0.030–60.000MHz*2 136.000–174.000MHz*2
	420.000–480.000MHz*2 1240.000–1320.000MHz*2*3
	Tx
	1.800–1.999MHz 3.500–3.999MHz
	5.255–5.405MHz*2 7.000–7.300MHz
	10.100–10.150MHz 14.000–14.350MHz
	18.068–18.168MHz 21.000–21.450MHz
	24.890–24.990MHz 28.000–29.700MHz
	50.000–54.000MHz 144.000–148.000MHz
	430.000–450.000MHz 1240.000–1300.000MHz*3
Mode	USB, LSB, CW, RTTY(FSK), FM, AM*4,
	DV(with UT-121)
Number of channels	396 Ch*5 (99 Ch for each HF/50, 144, 430/440, 1200MHz band)
	4 Call Ch*5 (1 Ch for each band)
	24 Scan edges*5 (6 Ch for each band)
	20 satellite and 50 GPS memories
Antenna connector	HF/50MHz: SO-239(50Ω)×2
	144MHz: SO-239(50Ω)
	430/440MHz: Type-N(50Ω)
	1200MHz: Type-N(50Ω) (With UX-9100)
Power supply requirement	13.8V DC ±15%
Temperature range	0°C to +50°C; +32°F to +122°F
Frequency stability	Less than ±0.5ppm (0°C to +50°C)
Dimensions (W×H×D)	315×116×343 mm;
(projections not included)	12.4×4.57×13.5 in
Weight (approx.)	IC-9100: 11kg; 24.3lb
	UX-9100: 950g; 2.1lb
*1 Showing USA version, frequency coverage depends on version.
*2 Some frequency ranges are not guaranteed.
*3 With optional UX-9100
*4 Transmit HF/50MHz only. Cannot receive on 1200MHz band.
*5 With optional UX-9100.
Transmitter
Output power	SSB/CW/RTTY/FM/DV*1
	HF/50MHz: 2–100W
	144MHz: 2–100W
	440MHz: 2–75W
	1200MHz*2: 1–10W
	AM
	HF/50MHz: 2–30W
Modulation system	SSB:
	Digital PSN modulation
	AM:
	Digital Low power modulation
	FM:
	Digital Phase modulation
	DV (With UT-121)
	GMSK Digital Phase modulation
Spurious emission	1.8–29.7MHz: Less than -50dB
(Unwanted emission)	50,144MHz: Less than -63dB
	430/440MHz: Less than -61.8dB
	1200MHz: Less than -53dB (With UX-9100)
Carrier suppression	More than 40dB
Unwanted sideband suppression	More than 55dB
	1200MHz: More than 40dB (With UX-9100)
Microphone impedance	600Ω (8-pin connector)
*1 With UT-121
*2 With UX-9100
Receiver
Intermediate frequencies	HF/50MHz: 64.455MHz, 36kHz
	144MHz: 10.850MHz, 36kHz
	430/440MHz: 71.250MHz, 36kHz
	1200MHz (With UX-9100): 243.950MHz, 10.950MHz, 36kHz
Sensitivity	SSB/CW (10dB S/N)
	1.8–29.9MHz: 0.16μV*1
	50–54MHz: 0.13μV*2
	144/440MHz: 0.11μV
	1200MHz*3: 0.11μV
	AM (10dB S/N)
	0.5–1.8MHz: 12.6μV*1
	1.8–29.9MHz: 2.0μV*1
	50–54MHz: 1.6μV*2
	144/440MHz: 1.4μV
	FM (12dB SINAD)
	28 –29.7MHz: 0.5μV*1
	50–54MHz: 0.32μV*2
	144/440MHz: 0.18μV
	1200MHz*3: 0.18μV
	DV*4(1% BER)
	28–29.7MHz: 1.0μV*1
	50–54MHz: 0.63μV*2
	144/440MHz: 0.35μV
	1200MHz*3: 0.35μV
Squelch sensitivity	FM
	HF: 0.3μV*1
	50MHz: 0.3μV*2
	144MHz: 0.18μV
	440MHz: 0.18μV
	1200MHz*3: 0.18μV
	SSB
	HF: 5.6μV*1
	50MHz: 5.6μV*2
	144MHz: 1.0μV
	440MHz: 1.0μV
	1200MHz*3: 1.0μV
Selectivity	SSB (BW: 2.4kHz, sharp)
	More than 2.4kHz / –6dB
	Less than 3.4kHz / –40dB
	CW (BW: 500Hz, sharp)
	More than 500Hz / –6dB
	Less than 700Hz / –40dB
	RTTY (BW: 500Hz, sharp)
	More than 500Hz / –6dB
	Less than 800Hz / –40dB
	AM (BW: 6kHz)
	More than 6.0kHz / –6dB
	Less than 10.0kHz / –40dB
	FM (BW: 15kHz)
	More than 12.0kHz / –6dB
	Less than 22.0kHz / –40dB
	DV (with UT-121)
	More than –50dB (12.5kHz spacing)
	1200MHz (With UX-9100):
	SSB, CW
	More than 2.3kHz / –6dB
	FM
	More than 15.0kHz / –6dB
Spurious and image rejection ratio	HF/50MHz: More than 70dB*5
	144, 430/440MHz: More than 60dB
	1200MHz: More than 50dB (With UX-9100)
Audio output power (at 13.8V DC)	More than 2.0W at 10% distortion with an 8Ω load
EXT SP connector	2-conductor 3.5 (d) mm (1⁄4″) /8Ω
*1 Preamp-1 ON
*2 Preamp-2 ON
*3 With UX-9100
*4 With UT-121
*5 Except IF Through points on 50MHz band.
All stated specifications are subject to change without notice or obligation.
