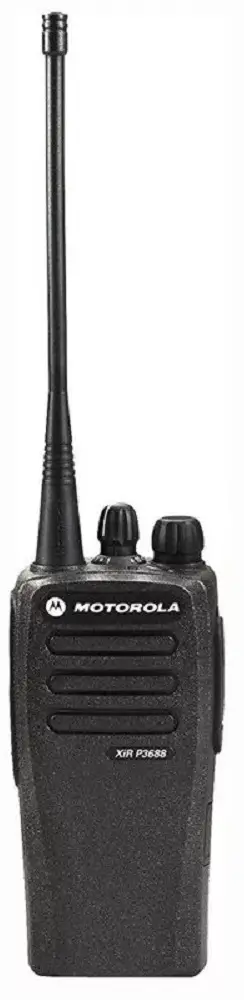

Motorola XiR P3688

Motorola XiR P3688

Motorola XiR P3688 adalah radio digital yang dapat digunakan di mode analog maupun digital dengan suara yang jelas, jangkauan luas, dan baterai awet. Radio ini juga mendukung fitur penting seperti transmit interrupt untuk memprioritaskan komunikasi kritis saat pemakaian.

Fitur-Fitur Motorola XiR P3688

Analog dan Digital

Motorola XiR P3688 mendukung mode komunikasi analog maupun digital yang mempermudah anda berganti mode secara mudah.

Komunikasi Suara

Radio ini menghadirkan kualitas suara yang jernih dan stabil bahkan di lokasi dengan tingkat kebisingan tinggi.

Mode Langsung Kapasitas Ganda

Fitur ini mempermudah peningkatan kapasitas komunikasi dengan menggunakan satu frekuensi untuk dua channel suara.

Sesuai Standar Digital Mobile Radio (DMR)

Handy talky Motorola ini dibuat sesuai standar DMR sehingga sesuai dengan perangkat dan sistem komunikasi digital lain yang menggunakan standar yang sama.

Sesuai Regulasi Narrowbanding

Radio HT ini juga sudah memenuhi persyaratan narrowbanding yang mendukung efisiensi penggunaan spektrum frekuensi sesuai aturan yang berlaku.

Waterproof

Dengan rating IP54, radio ini tahan debu dan percikan air sehingga cocok digunakan di area yang lembab dan berdebu.

Software Manajemen Radio

Motorola menyediakan Radio Management Suite yang mempermudah pengaturan, pemrograman, dan update perangkat secara massal dan cepat.

Fitur Pemutusan Transmisi (Hanya Dekode)

Terakhir, radio ini dapat mendeteksi sinyal pemutusan transmisi dari sistem sehingga komunikasi penting dapat diprioritaskan.

Spesifikasi Motorola XIR P3688

GENERAL
	VHF	UHFBAND 1	350
Channel Capacity	32
Typical RF Output
Low Power	1 W	1 W
High Power	5 W	4 W
Frequency	136-174 MHz	403-470 MHz	350-400 MHz
Radio Dimensions (H x W x D) with battery
NiMH 1400 mAh	5.0 x 2.4 x 1.7 in (127.7 x 61.5 x 42.0 mm)
Slim Li-Ion 1600 mAh	5.0 x 2.4 x 1.5 in (127.7 x 61.5 x 39.0 mm)
Li-Ion 2200 mAh	5.0 x 2.4 x 1.8 in (127.7 x 61.5 x 44.0 mm)
Weight with battery
NiMH 1400 mAh	14.3 oz (406 g)
Slim Li-Ion 1600 mAh	12.1 oz (341 g)
Li-Ion 2200 mAh	12.2 oz (346 g)
Power Supply	7.5V (Nominal) ± 20%
FCC Description	ABZ99FT3092	ABZ99FT4094	N/A
IC Description	109AB-99FT3092	109AB-99FT4094	N/A
BATTERY
Average battery life at 5/5/90 duty cycle with carrier squelch and transmitter in high power.1
NiMH (1400 mAh) Battery	Analog: 9 hrs / Digital: 11.5 hrs
Li-Ion Slim (1600 mAh) Battery	Analog: 10.5 hrs / Digital: 13.5 hrs
High Cap Li-ion (2200 mAh) Battery	Analog: 14.5 hrs / Digital: 18.5 hrs
RECEIVER
Frequency	136-174 MHz	403-470 MHz	350-400 MHz
Channel Spacing	12.5 kHz / 20 kHz / 25 kHz2
Frequency Stability (-30°C, +60°C, +25°C Ref)	± 0.5 ppm
Analog Sensitivity (12 dB SINAD)	0.3 uV / 0.22 uV (typical)
Digital Sensitivity (5% BER)	0.3 uV / 0.19 uV (typical)
Intermodulation (TIA603D)	-70 dB
Adjacent Channel Selectivity (TIA603D)	45 dB @ 12.5 kHz / 70 dB @ 20/25 kHz2
Spurious Rejection (TIA603D)	-70 dB
Rated Audio	0.5 W
Audio Distortion @ Rated Audio	5% (3% typical)
Hum and Noise	-40 dB @ 12.5 kHz / -45 dB @ 20/25 kHz2
Audio Response	TIA603D
Conducted Spurious Emissions (TIA603D)	-57 dBm
TRANSMITTER
Frequency	136-174 MHz	403-470 MHz	350-400 MHz
Channel Spacing	12.5 kHz / 20 kHz / 25 kHz2
Frequency Stability (-30°C, +60°C, +25°C Ref)	± 0.5 ppm
Low Power Output	1 W	1 W
High Power Output	5 W	4 W
Modulation Limiting	± 2.5 kHz @ 12.5 kHz / ± 4.0 kHz @ 20 kHz / ± 5.0 kHz @ 25 kHz2
FM Hum and Noise	-40 dB @ 12.5 kHz / -45 dB @ 20/25 kHz2
Conducted / Radiated Emission	-36 dBm < 1 GHz / -30 dBm > 1 GHz
Adjacent Channel Power	60 dB @ 12.5 kHz / 70 dB @ 20/25 kHz2
Audio Response	TIA603D
Audio Distortion	< 3% (typical)
4FSK Digital Modulation	12.5 kHz Data: 7K60F1D and 7K60FXD 12.5 kHz Voice: 7K60F1E and 7K60FXE Combination of 12.5 kHz Voice and Data: 7K60F1W
Digital Vocoder Type	AMBE +2™
Digital Protocol	ETSI TS 102 361-1, -2, -3

Aksesori untuk Motorola XiR P3688

Aksesori	Fungsi dan kesesuaian
NNTN4497	Baterai Lithium Ion, 2250 mAh.
NAD6502AR	Antena VHF.
PMAD4020A	Antena UHF350.
PMAE4016	Antena UHF400.
WPLN4137	Charger cepat satu unit.
HLN8255	Belt clip.
Manual Book	Panduan penggunaan radio.
PMAD4012A	VHF 136-155 MHz
PMAD4014A	VHF 136-155 MHz
PMAD4119	VHF/GPS136-148 MHz
PMAD4120	VHF 147-160 MHz
PMAD4042	VHF 136-150.8 MHz
PMAE4003	UHF 430-470 MHz
PMAE4002	UHF 403-433 MHz
PMAE4069	UHF 403-450 MHz
PMAE4070	UHF 440-490 MHz
PMAE4071	UHF 470-527 MHz
PMLN6598	Multi Charger
PMMN4029	Speaker microphone.
PMMN4092	Speaker microphone.
4200865599	1.75 inch Tali Pinggang
NTN5243	Carrying Strap
HLN6602	Chest Pack
RLN4815	Radio Pack
RLN4570	Chest Pack
HLN9985	Tas HT Tahan Air
PMLN7559A	Plastics Carry Holder dengan Belt Clip
PMLN7536A	Sarung HT Sintetis
Kabel Program Motorola PMKN4128	Kabel USB untuk pemrograman XiR P3688 melalui komputer dengan perangkat lunak yang sesuai. Kesesuaian kabel tidak berarti perangkat lunak atau lisensinya termasuk.
Microphone Motorola PMMN4013A	Remote speaker microphone Windporting untuk XiR P3688. Jack 3,5 mm digunakan untuk earpiece receive-only; cocokkan konfigurasi radio dan aksesori, termasuk persetujuan rakitan bila dipakai di area berbahaya.
Belt Clip Motorola HLN9844A	Klip sabuk plastik dengan mekanisme pegas untuk XiR P3688. Cocokkan dudukan klip dengan konfigurasi baterai perangkat.
Motorola RLN4763	Earpiece transparan ukuran kecil untuk telinga kiri, digunakan pada XiR P3688 melalui kit audio Motorola Noise/Surveillance yang kompatibel. Komponen earpiece ini tidak disambungkan langsung ke radio; cocokkan rakitan kit lengkap sebelum pemakaian.
Motorola PMLN6530	Surveillance kit dua kabel hitam dengan tabung akustik transparan serta mikrofon/PTT inline untuk XiR P3688. Komunikasi menggunakan tombol PTT, tanpa VOX; cocokkan konfigurasi radio dan aksesori sebelum pemakaian.
Motorola PMLN6445	Surveillance kit dua kabel warna beige dengan tabung akustik transparan serta mikrofon/PTT inline untuk XiR P3688. Komunikasi menggunakan tombol PTT, tanpa VOX; cocokkan konfigurasi radio dan aksesori sebelum pemakaian.
Antena Motorola HAD9743	Antena stubby VHF 162–174 MHz, panjang 9 cm, untuk varian XiR P3688 VHF yang sesuai. Cocokkan kanal operasi dengan rentang antena dan band unit radio; bukan untuk varian UHF atau kanal VHF di bawah 162 MHz.
Antena Motorola HAD9742	Antena stubby VHF 146–162 MHz, panjang 9 cm, untuk varian XiR P3688 VHF yang sesuai. Cocokkan kanal operasi dengan rentang antena dan band unit radio; bukan untuk varian UHF atau kanal VHF di luar 146–162 MHz.
