Diamond SX-400 – SWR and Power Meter

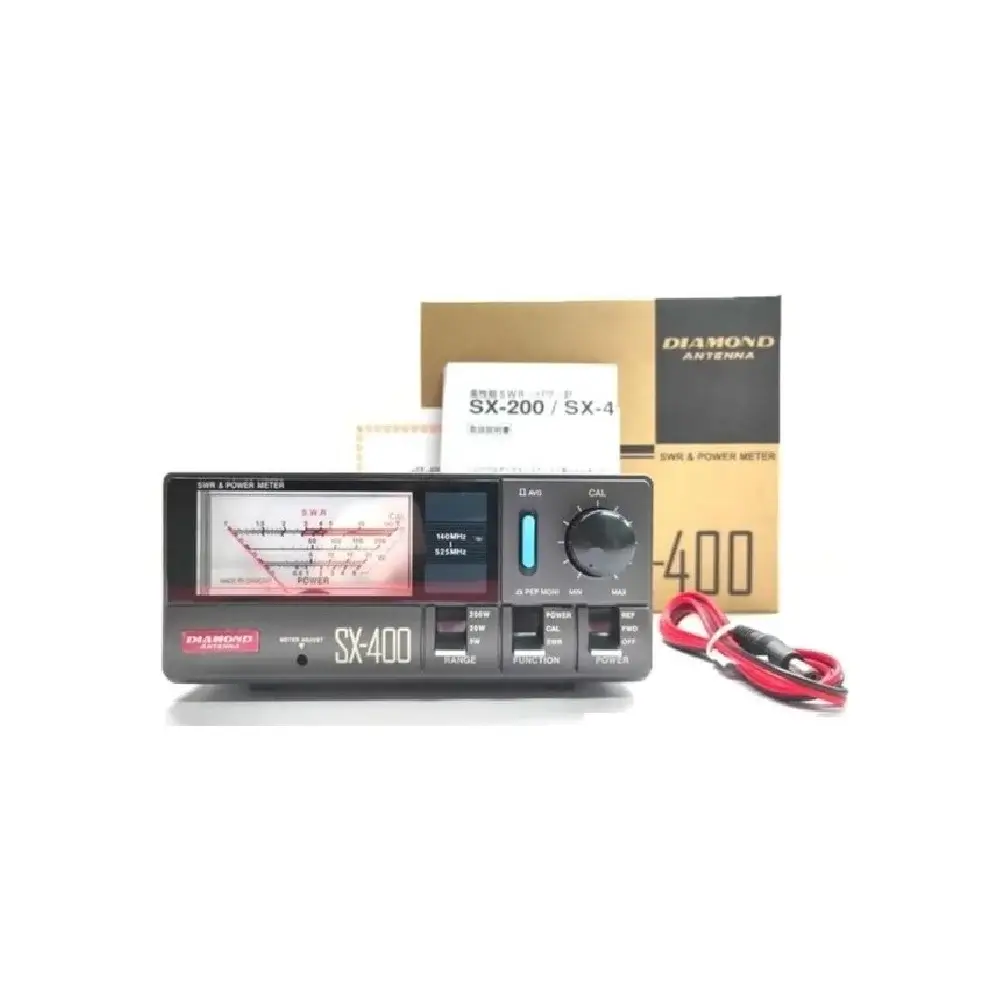

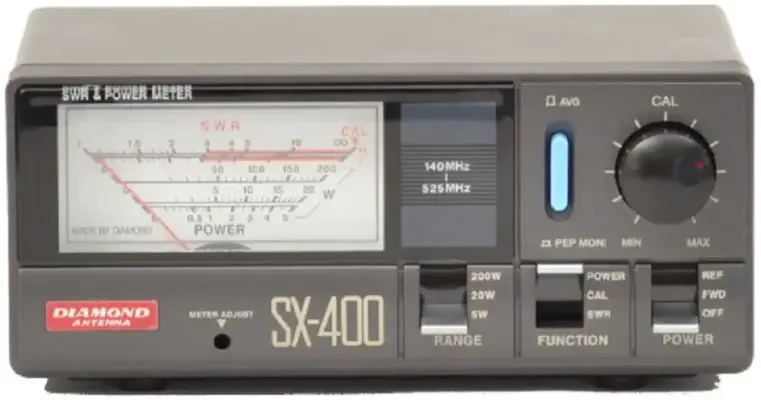

Diamond SX-400 adalah alat pengukur untuk mengecek kekuatan pancaran radio dan kecocokan antara pemancar dengan antena. Alat ukur ini sangat mudah digunakan; anda cukup memasang perangkat ini di antara kabel radio dan antena. Dengan alat ini, anda bisa memastikan sinyal terkirim dengan baik tanpa merusak perangkat komunikasi anda.

Fitur-Fitur Diamond SX-400

Meter

Meter di Diamond SX-400 berfungsi untuk menampilkan beberapa pengaturan di sistem pemancar radio, yaitu: daya frekuensi maju, daya frekuensi pantul, dan nilai SWR (Standing Wave Ratio).

Skala paling atas digunakan untuk membaca SWR di mode daya tinggi dan rendah. Skala SWR daya rendah digunakan ketika daya frekuensi berada di bawah 5 watt. Sedangkan skala SWR daya tinggi digunakan ketika daya frekuensi lebih dari 5 watt. Selain itu, skala kedua dan ketiga di SWR meter digunakan untuk mengukur daya frekuensi dengan rentang 5 watt, 20 watt, dan 200 watt.

Saklar Fungsi

Saklar fungsi digunakan untuk menentukan fungsi pengukuran yang ingin ditampilkan. Melalui saklar ini, anda dapat memilih antara pengukuran daya frekuensi atau pengukuran SWR. Dengan adanya fitur ini, radio dapat digunakan sebagai alat pemantau daya dan pengukur SWR di satu perangkat.

Saklar Monitor Average/PEP

Sakelar ini berfungsi untuk memilih mode pemantauan daya frekuensi, yaitu: Average Power atau PEP (Peak Envelope Power). Di pengukuran daya frekuensi biasa, sakelar ditempatkan di posisi Average untuk menampilkan nilai daya rata-rata. Sementara itu, di pengukuran SSB (Single Side Band), sakelar dapat dipindahkan ke posisi PEP untuk menampilkan daya puncak sinyal RF secara lebih akurat.

Saklar Rentang Frekuensi

Berikutnya, range switch atau sakelar frekuensi SWR meter ini berfungsi untuk memilih rentang skala penuh pengukuran daya frekuensi. Anda dapat menentukan batas pengukuran sesuai kebutuhan dengan memilih 5 watt, 20 watt atau 200 watt.

Saklar Pemilih Daya

Power direction switch atau saklar pemilih daya digunakan untuk memilih arah pengukuran daya frekuensi. Dengan saklar ini,anda dapat memantau daya frekuensi maju yang dikirim dari pemancar ke antena maupun daya pantul frekuensi.

Konektor Radio

Port radio adalah jalur input daya frekuensi dari perangkat radio pemancar. Koneksi dilakukan menggunakan kabel koaksial dengan konektor tipe UHF yang menghubungkan radio ke SWR/power meter. Melalui koneksi ini, daya frekuensi dari pemancar dapat dipantau dan diukur langsung oleh SWR dari Diamond ini.

Sekrup Pengatur Nol Meter

Selain itu, ada juga sekrup pengatur nol meter yang digunakan untuk mengatur posisi jarum indikator agar kembali ke posisi nol ketika perangkat tidak digunakan. Jika jarum indikator tidak berada di posisi nol saat power meter dalam kondisi mati, anda dapat melakukan penyesuaian menggunakan obeng hingga indikator kembali ke posisi nol.

Knob Kalibrasi

Knob ini berfungsi untuk melakukan kalibrasi pembacaan daya frekuensi hingga mencapai skala penuh sebelum melakukan pengukuran SWR. Proses kalibrasi dilakukan dengan memutar knob searah jarum jam saat pemancar sedang mengirim sinyal. Seiring dengan putaran knop, nilai pembacaan di meter akan meningkat hingga mencapai titik kalibrasi yang sesuai dengan daya frekuensi yang dipancarkan.

Konektor Antenna

Port antenna atau konektor antena berfungsi sebagai jalur keluaran daya frekuensi menuju antena atau dummy load. Sama seperti port radio, koneksi dilakukan menggunakan kabel koaksial 50 ohm dengan konektor UHF..

Tegangan Operasional 13,8 VDC

Terakhir, tegangan 13,8 VDC digunakan untuk menyalakan lampu indikator meter dan tampilan LED di perangkat. Tegangan DC yang dapat digunakan berkisar antara 11 – 15 VDC. Saat proses pemasangan, kabel merah dihubungkan ke polaritas positif, sedangkan kabel hitam ke polaritas negatif.
