Daiwa CN-501H

Daiwa CN-501H

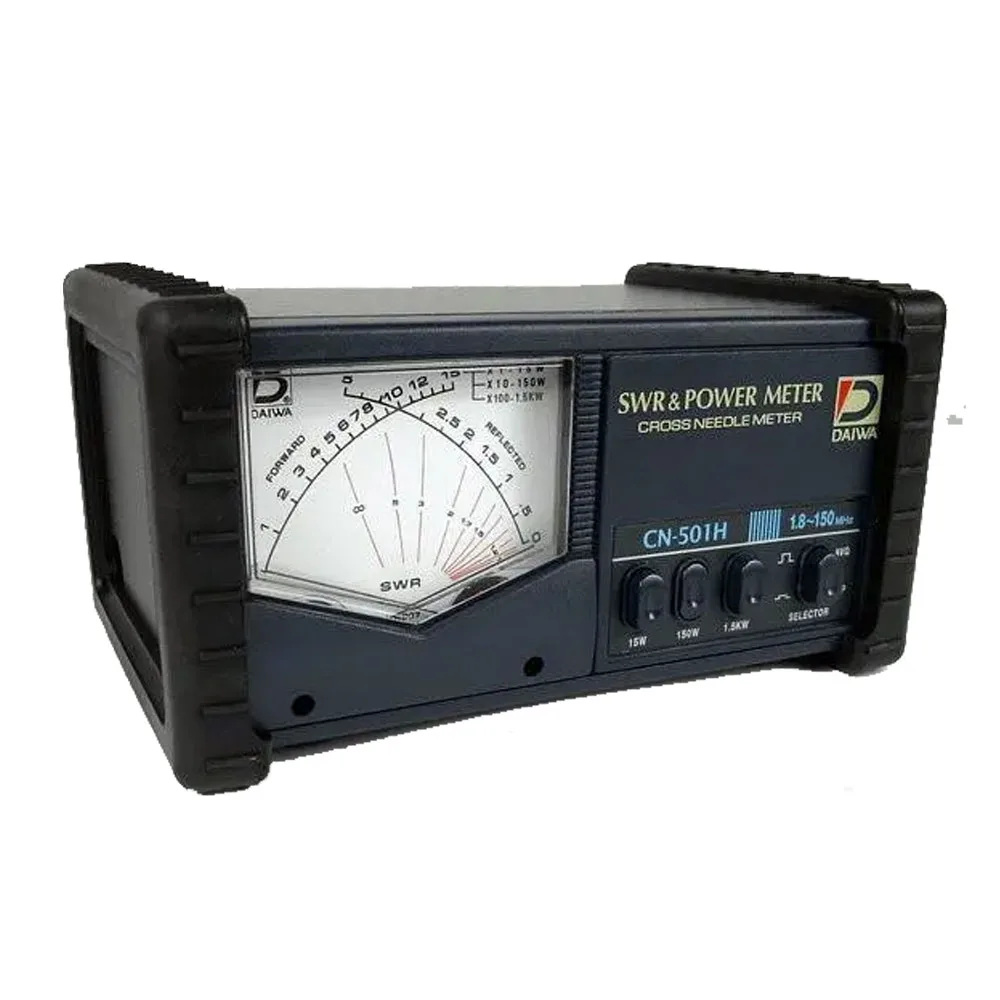

Daiwa CN-501H SWR (Standing Wave Ratio) meter dan power meter umumnya digunakan dalam radio amatir untuk mengukur kualitas dan daya sinyal yang ditransmisikan. Daiwa CN-501H adalah kombinasi SWR dan power meter yang mencakup rentang frekuensi 1,8-150 MHz dan memiliki rentang daya minimum 15 W, rentang daya tengah 150 W, dan rentang daya maksimum 1,5 kW.

Fungsi meter SWR memungkinkan Anda mengukur SWR dari sistem antena Anda. SWR adalah rasio titik tegangan maksimum dan minimum pada jalur transmisi, dan SWR yang tinggi menunjukkan adanya ketidakcocokan antara antena dan jalur transmisi. Dengan menyesuaikan panjang atau penyetelan antena, Anda dapat mengurangi SWR dan meningkatkan efisiensi sistem antena Anda.

Fungsi meter daya memungkinkan Anda mengukur daya yang ditransmisikan oleh radio Anda. Meter daya menampilkan level daya maju dan terpantul dalam Watt. Daya terpantul adalah daya yang dipantulkan kembali ke radio karena ketidakcocokan antara jalur transmisi dan antena, dan itu adalah indikasi dari efisiensi sistem antena.

Dengan menggunakan fungsi SWR dan power meter bersama-sama, Anda dapat menyesuaikan sistem antena dan pengaturan radio Anda untuk efisiensi dan performa maksimum. Penting untuk dicatat bahwa rating daya maksimum 1,5 kW tidak boleh dilampaui, karena hal ini dapat merusak meter atau peralatan Anda.

Spesifikasi :

DAIWA CN-501H

• Merek: Daiwa
• Nomor bagian produsen: CN-501H
• Jenis bagian: SWR/Wattmeter
• Rentang Frekuensi Meter: 1,8-150 MHz
• Rentang Daya Minimum: 15 W
• Rentang Daya Tengah: 150 W
• Rentang Daya Maksimum: 1.500 W
• Gaya Meter: Cross needle
• Pencahayaan Meter: Ya
• Bacaan Daya Puncak: Ya
• Peak Hold: Tidak
• Frequency Counter Built-In: Tidak
• Tipe Konektor RF Meter: UHF betina, SO-239
• Daya DC Dibutuhkan: Ya
• Tegangan Input Daya Eksternal: 13,8 Vdc
• Sensor Jarak Jauh Termasuk: Tidak
• Lebar SWR/Wattmeter: 6,300 in.
• Tinggi SWR/Wattmeter: 3,000 in.
• Kedalaman SWR/Wattmeter: 4,000 in.
• Berat SWR/Wattmeter: 1,50 lbs.
