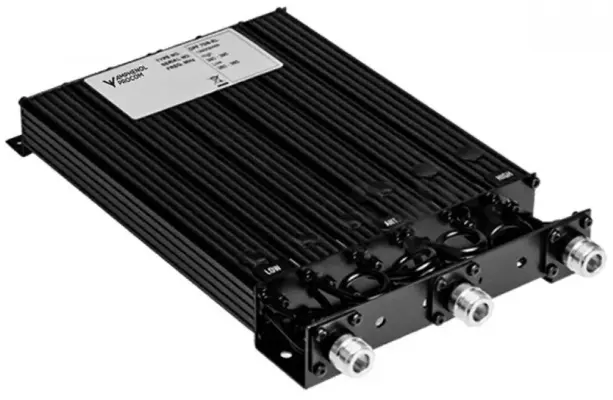

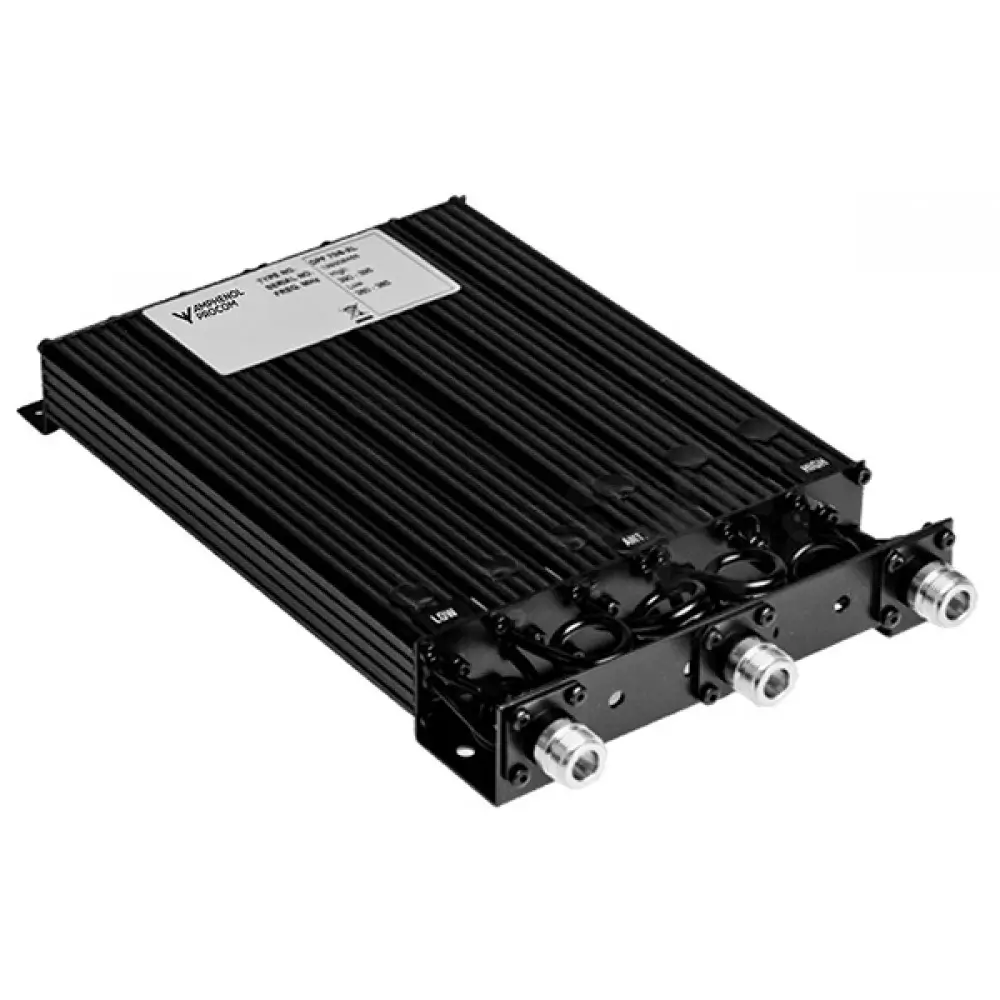

Amphenol Procom DPF 70/6-XL
Amphenol Procom DPF 70/6-XL adalah duplexer atau alat penyaring sinyal (filter) berkualitas tinggi untuk perangkat radio komunikasi dua arah. Alat ini membantu memisahkan frekuensi pancar dan terima agar berjalan lancar tanpa gangguan. Meski dibuat untuk frekuensi tunggal, duplexer ini tetap fleksibel digunakan di beberapa channel sekaligus dengan penyesuaian yang tepat.
Fitur-Fitur Amphenol Procom DPF 70/6-XL
Frekuensi Luas
Amphenol Procom DPF 70/6-XL dapat disesuaikan di seluruh frekuensi UHF 340 – 400 MHz. Kemampuan tuning ini membuat duplexer ini dapat dioptimalkan sesuai kebutuhan baik untuk instalasi baru maupun pengembangan sistem yang sudah ada.
Pilihan Versi Berdasarkan Duplex Spacing
Duplexer ini tersedia dalam empat varian berbeda yang disesuaikan dengan kebutuhan duplex spacing. Setiap versi dibuat untuk memastikan isolasi optimal antara jalur Tx (transmit) dan Rx (receive) sehingga komunikasi tetap stabil dan minim gangguan. Pemilihan varian yang tepat dapat dilihat pada informasi pemesanan.
Chassis Baja Pasivasi
Bagian chassis menggunakan baja dengan proses pasivasi yang tahan korosi dan memperpanjang masa pakai perangkat. Material ini sangat cocok untuk penggunaan jangka panjang termasuk di area dengan kondisi yang cukup menantang.
Casing Aluminium Ekstrusi
Alat penyaring sinyal atau duplexer ini dibuat dalam casing aluminium ekstrusi namun tetap dengan ukuran yang minimalis. Bentuk ini tidak hanya mempermudah proses instalasi. Tetapi, juga memberikan perlindungan untuk komponen internal tanpa menambah beban.
Isolasi Teflon di Kabel dan Konektor
Penggunaan isolasi teflon di kabel koaksial dan konektor memberikan stabilitas sinyal yang lebih baik dengan tingkat kehilangan (loss) yang rendah. Selain itu, teflon juga tahan suhu dan kondisi lingkungan sehingga menjaga performa perangkat tetap optimal.
Desain ¼ Wave Cavity
Duplexer ini menggunakan teknologi rongga kuarter-panjang (1/4 wave) yang terbukti efektif meningkatkan selektivitas frekuensi dan mengurangi gangguan sinyal. Desain ini membuat performa filtrasi frekuensi radio yang akurat terutama di sistem komunikasi profesional.
Lapisan Vinyl Hitam Anti Korosi
Permukaan filter dilapisi dengan coating vinyl hitam yang berfungsi sebagai pelindung tambahan dari korosi dan kerusakan akibat lingkungan. Lapisan ini membantu menjaga kualitas fisik perangkat tetap prima baik untuk penggunaan dalam maupun luar ruangan.
Spesifikasi Amphenol Procom DPF 70/6-XL
| Electrical | ||
| Model | DPF 70/6-XL | |
| Frequency | 340-400 MHz | |
| Max. Input Power | 50 W | |
| Special spec. info | Single-channel tuned : | Multi-channel tuned, BW = 2 MHz : |
| Insertion Loss Tx-Ant and Ant-Rx | ≤ 1.2 dB (typ. 1.0 dB | ≤ 1.2 dB (typ. 1.0 dB) (at 10 MHz duplex spacing) |
| Tx Noise Suppression on Rx Frequency | ≥ 85 dB | ≥ 65 dB |
| Isolation Rx on Frequency Tx | ≥ 85 dB | ≥ 65 dB |
| Impedance | 50 Ω | |
| VSWR | < 1.5:1 | |
| Mechanical | ||
| Connection(s) | N(f) (BNC(f), TNC(f), UHF(f) or SMA(f) on request) |
|
| Dimensions | 243 x 154 x 33 mm / 9.5 x 6.0 x 1.3 in. | |
| Weight Approx. | 1.123 kg / 2.48 lb. | |
| Environmental | ||
| Operating temperature range | -30°C to +60°C | |
| Frequency Stability | Approx. 4.5 ppm/°C | |
