Amphenol Procom DPF 70/6

Amphenol Procom DPF 70/6

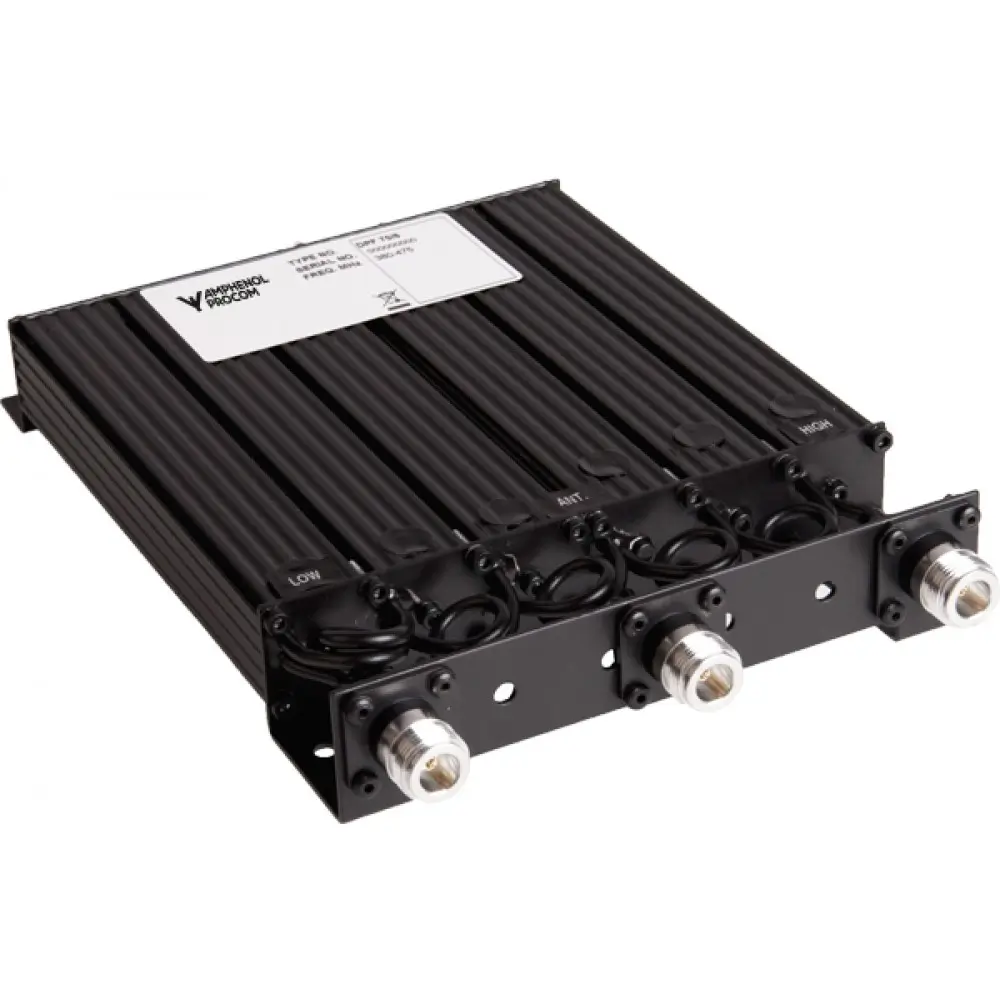

Amphenol Procom DPF 70/6 adalah duplexer atau alat penyaring sinyal (filter) yang membuat radio untuk mengirim dan menerima sinyal sekaligus melalui satu kabel antena. Alat ini sangat cocok digunakan di radio yang bekerja di satu frekuensi tetap agar komunikasi berjalan lancar tanpa gangguan.

Fitur-Fitur Amphenol Procom DPF 70/6

Frekuensi Luas

Amphenol Procom DPF 70/6 dibuat dengan kemampuan penyesuaian yang luas di rentang frekuensi UHF 406–500 MHz. Fitur ini membuat duplexer dapat digunakan di berbagai kebutuhan sistem komunikasi radio baik untuk sistem komunikasi profesional maupun industri. Selain itu, duplexer ini tersedia dalam empat varian berbeda yang dapat disesuaikan dengan kebutuhan duplex spacing.

Bahan Material Kuat

Duplexer ini dibuat dengan casing berbahan aluminium ekstrusi yang tidak hanya kuat, tetapi juga memiliki bentuk yang minimalis. Bentuk yang minimalis ini mempermudah pemasangan sekaligus memberikan perlindungan untuk komponen bagian dalam duplexer ini.

Desain 6 Cavity

Filter ini menggunakan teknologi rongga kuarter-panjang (1/4 wave) untuk menghasilkan performa isolasi dan selektivitas yang optimal. Bentuk rongga atau lubang kecil ini memastikan pemisahan sinyal tranmisi dan penerimaan berjalan efektif sehingga mengurangi gangguan dan meningkatkan kualitas komunikasi secara keseluruhan.

Chassis Baja dengan Perlindungan Passivasi

Rangka utama duplexer ini terbuat dari baja pasivasi (passivated steel) yang tahan oksidasi. Selain itu, aspek isolasi di kabel koaksial dan konektor telah diperkuat menggunakan material teflon (PTFE) berkualitas tinggi untuk menjaga kualitas sinyal.

Tahan Korosi

Untuk menjamin daya tahan jangka panjang di berbagai lokasi, seluruh permukaan duplexer ini dilapisi dengan vinil hitam. Lapisan protektif ini berfungsi sebagai pelindung utama untuk mencegah korosi dan kerusakan permukaan sehingga duplexer ini tetap memiliki performa yang stabil dan tampilan yang terjaga meskipun digunakan dalam waktu lama.

Spesifikasi Amphenol Procom DPF 70/6

Electrical
Model	DPF 70/6…
Frequency	406 – 500 MHz
Max. Input Power	50 W
Special spec. info	Single-channel tuned :	Multi-channel tuned, BW = 2 MHz :
Insertion Loss Tx-Ant and Ant-Rx	< 1.2 dB (typ. 1.0 dB)	< 1.2 dB (typ. 1.0 dB)
Tx Noise Suppression on Rx Frequency	> 85 dB	> 65 dB
Isolation Rx on Frequency Tx	> 85 dB	> 65 dB
Impedance	50 Ω
VSWR	< 1.5:1
Mechanical
Connection(s)	N(f) (BNC(f), TNC(f), UHF(f), SMA(f) on request)
Dimensions	226 x 154 x 33 mm / 8.9 x 6.0 x 1.3 in.
Weight	Approx. 0.99 kg / 2.18 lb.
Environmental
Operating temperature range	-30°C to +60°C
Frequency Stability	Approx. ± 25 ppm /°C
