Icom AH-41 Sistem Antena Satelit Aktif IC-SAT100

Komunikasi IC-SAT100 dari dalam bangunan

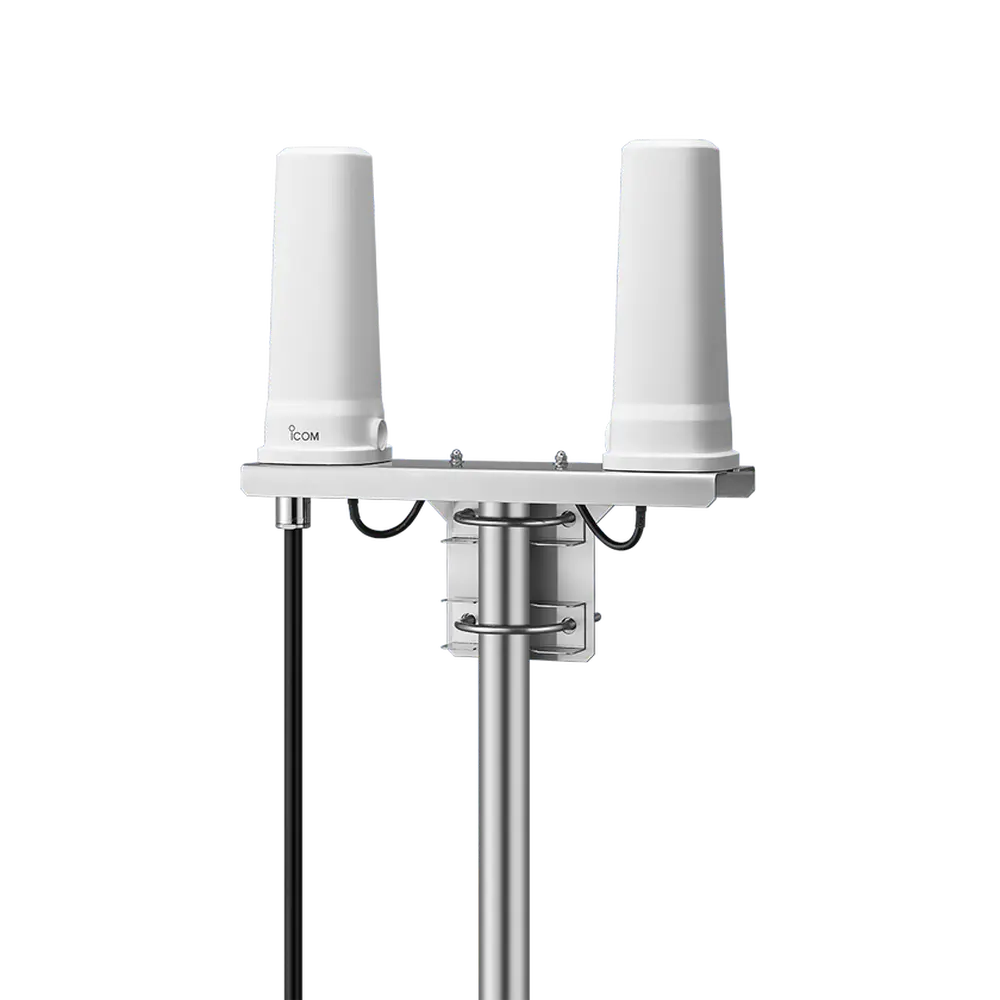

Icom AH-41 adalah sistem antena satelit aktif Icom untuk IC-SAT100. Unit antena ditempatkan di luar ruang untuk memperoleh jalur pandang ke satelit, sedangkan radio dapat dipakai dari area dalam bangunan sesuai rancangan sistem. AH-41 menangani frekuensi Iridium dan GNSS L1 melalui unit TX dan RX terpisah. Unit TX memiliki power amplifier, sedangkan unit RX memiliki low-noise amplifier. Ini adalah sistem aktif, bukan antena pasif AH-38; kebutuhan catu, kabel dan perangkat pendukungnya berbeda.

Perencanaan koneksi dan kabel

AH-41 menggunakan Power over Coaxial untuk menyalurkan daya melalui kabel koaksial, sehingga jalur kabel daya terpisah dapat dikurangi. Untuk koneksi antena, Pilihan kabel mencakup OPC-2462 sepanjang 59 m atau kabel koaksial lain yang memenuhi batas rugi sinyal hingga 169 m dalam kondisi referensi tertentu. Kuncinya adalah rugi kabel dari power box ke AH-41 sebesar 12,5–13,0 dB pada 1621 MHz; batas panjang bergantung pada tipe kabel. Contoh panjang kabel adalah LMR 400 hingga 75 m dan LMR 900 hingga 169 m pada kondisi yang ditentukan. Jangan memakai angka maksimum 169 m tanpa memeriksa rugi kabel, konektor, routing dan kondisi pemasangan aktual.

Unit utama AH-41 mempunyai rating IP67 untuk pemasangan di luar ruang. Kelengkapan paket meliputi kabel OPC-2461 1,5 m, power box BC-253, adaptor AC BC-228 dan mounting kit. Pastikan kelengkapan paket yang ditawarkan sebelum pengadaan, terutama bila diperlukan kabel panjang yang dijual sebagai opsi terpisah.

Spesifikasi Icom AH-41

Untuk merancang penawaran, kirim denah titik radio dan antena, tinggi bangunan, perkiraan jalur koaksial, jenis kabel dan ketersediaan daya. Dengan data itu, sistem dapat diperiksa sebelum pemasangan.
