Icom AH-38 Antena Satelit Pasif untuk IC-SAT100

Fungsi antena satelit Icom AH-38

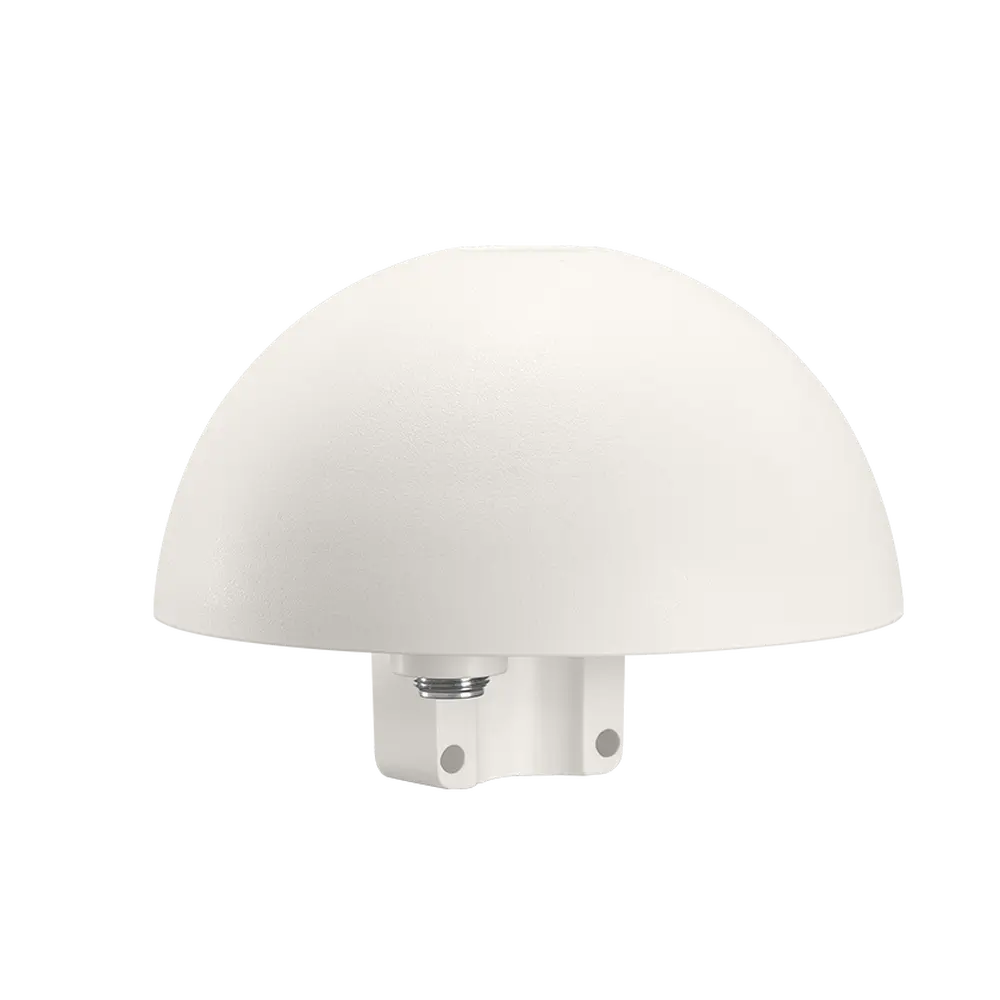

Icom AH-38 adalah antena satelit pasif untuk IC-SAT100. Icom merancangnya untuk pemasangan pada tiang, sehingga posisi antena dapat ditempatkan pada area yang lebih sesuai untuk komunikasi satelit dibanding posisi radio genggam. Koneksi ke IC-SAT100 memakai kabel koaksial opsional OPC-2113 sepanjang 10 m atau kabel koaksial yang disediakan pengguna dengan karakteristik yang memenuhi persyaratan. Antena pasif ini berbeda dari sistem antena aktif AH-41; jangan memilih berdasarkan panjang kabel saja.

Rencanakan kabel dan lokasi pemasangan

Icom mensyaratkan rugi jalur dari IC-SAT100 ke AH-38 kurang dari 3,4 dB pada 1500 MHz. Karena itu, panjang kabel yang dapat digunakan bergantung pada tipe dan rugi kabel, bukan sekadar jarak fisik ke tiang. Icom memberi contoh referensi LMR 240 sepanjang 9 m, LMR 400 sepanjang 17 m, dan LMR 600 sepanjang 27 m untuk target rugi tersebut. Angka panjang ini merupakan contoh berdasarkan tipe kabel tertentu, bukan batas universal untuk seluruh merek koaksial. Pastikan juga jalur pandang antena ke satelit, kebutuhan mounting dan konektor sesuai rancangan instalasi.

Spesifikasi Icom AH-38

Untuk penawaran, sampaikan jumlah radio IC-SAT100, lokasi tiang, panjang jalur koaksial, tipe kabel dan konektor yang direncanakan. Pemilihan antena serta kabel perlu diperiksa sebagai satu sistem.
