Diamond X700H

Diamond X700H

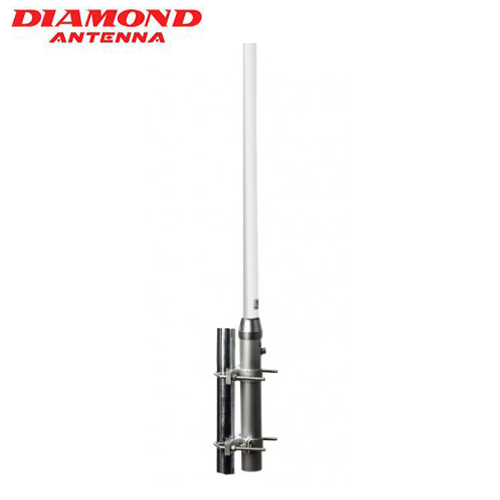

Diamond X700H adalah antena radio base vertikal dual band untuk frekuensi VHF dan UHF. Antena ini memberikan performa pancar dan terima yang kuat serta stabil. Cocok digunakan sebagai antena base station untuk radio amatir yang membutuhkan jangkauan lebih luas dan kualitas sinyal yang optimal.

Fitur-Fitur Diamond X700H

Struktur C-Load 5/8 Gelombang 4/11 Elemen

Antena ini menggunakan struktur 5/8 gelombang 4 elemen C-Load untuk frekuensi VHF dan 5/8 gelombang 11 elemen C-Load untuk frekuensi UHF. Pengaturan multi-elemen ini membuat peningkatan gain secara signifikan sehingga daya pancar menjadi lebih fokus dan jangkauan semakin luas.

Performa Tinggi

Antena Diamond ini menghadirkan performa tinggi dengan tahandaya maksimal di kedua frekuensi. Hal ini menjadikan antena ini cocok untuk penggunaan intensif di base station.

VSWR Rendah dan Jangkauan Luas

Dengan desain akurat dan optimasi impedansi, antena ini memiliki nilai VSWR yang rendah di frekuensi VHF dan UHF. VSWR rendah membantu meminimalisir pantulan daya sehingga transmisi lebih efisien dan cakupan area komunikasi menjadi lebih luas.

Material 4 Bagian

Meskipun terdiri dari empat bagian yang saling tumpang tindih, struktur selubung luar berbahan FRP (Fiber Reinforced Plastic) ini memiliki kekuatan yang setara dengan struktur satu bagian utuh.

Cincin Pacing untuk Perlindungan Tahan Air

Setiap sambungan antena base repeater ini dilengkapi ring gasket atau cincin penyekat yang memastikan perlindungan kedap air secara optimal. Fitur ini menjaga bagian dalam antena tetap aman dari kelembapan dan air hujan sehingga performa antena tetap stabil di berbagai kondisi cuaca.

Diameter FRP Optimal untuk Mengurangi QSB

Diamond X700H menggunakan outershell FRP dengan diameter yang memadai untuk mengurangi efek QSB (fading) akibat hembusan angin kencang. Dengan stabilitas mekanis yang lebih baik, kualitas sinyal tetap konsisten meskipun terpasang di area terbuka.

Braket Sambungan Elemen dengan Kunci Khusus

Braket sambungan elemen dibuat agar dapat dipasang dengan mudah menggunakan kunci khusus yang sudah termasuk dalam paket pembelian. Hal ini memastikan setiap sambungan antarbagian terikat secara mekanis dengan sangat stabil.

Ground untuk Perlindungan Petir

Antena dual band ini dilengkapi grounding yang berfungsi melindungi radio dari lonjakan tegangan tinggi akibat sambaran petir atau muatan listrik statis.

Konektor Feedpoint Menghadap ke Bawah

Posisi konektor feedpoint yang menghadap ke bawah di bagian bawah pipa penyangga mempermudah proses pemasangan maupun pelepasan antena. Desain ini juga membantu mengurangi resiko masuknya air melalui konektor.

Transmisi Sekaligus dengan Duplexer Opsional

Dengan menggunakan duplexer 2m/70cm tambahan, anda dapat memancarkan sinyal pada kedua frekuensi sekaligus. Fitur ini membuat operasional lintas frekuensi (cross band) yang lebih efektif dan efisien.

Spesifikasi Diamond X700H

Frekuensi	144-148 MHz, 440-450 MHz
Gain	9.3dB (2m), 13.0dB (70cm)
Impedansi	50 ohm
VSWR	Kurang dari 1,5:1
Daya Maksimal	200W
Ketahanan Angin Maks.	40 m/detik (90 MPH)
Diameter Tiang Mast	30-62 mm (1 1/5″ – 2 2/5″) Diameter lebih dari 45 mm (1 4/5″) sangat disarankan
Panjang	7,2 m (23,6′)
Berat	3,8 kg (8,36 lbs.)
Konektor	X700H: SO-239 (UHF) X700HNA: Tipe N Female
Tipe Antena	2m: 5/8λ, 4 elemen antena C-Load 70cm: 5/8λ, 11 elemen antena C-Load
