Diamond SD330

Diamond SD330

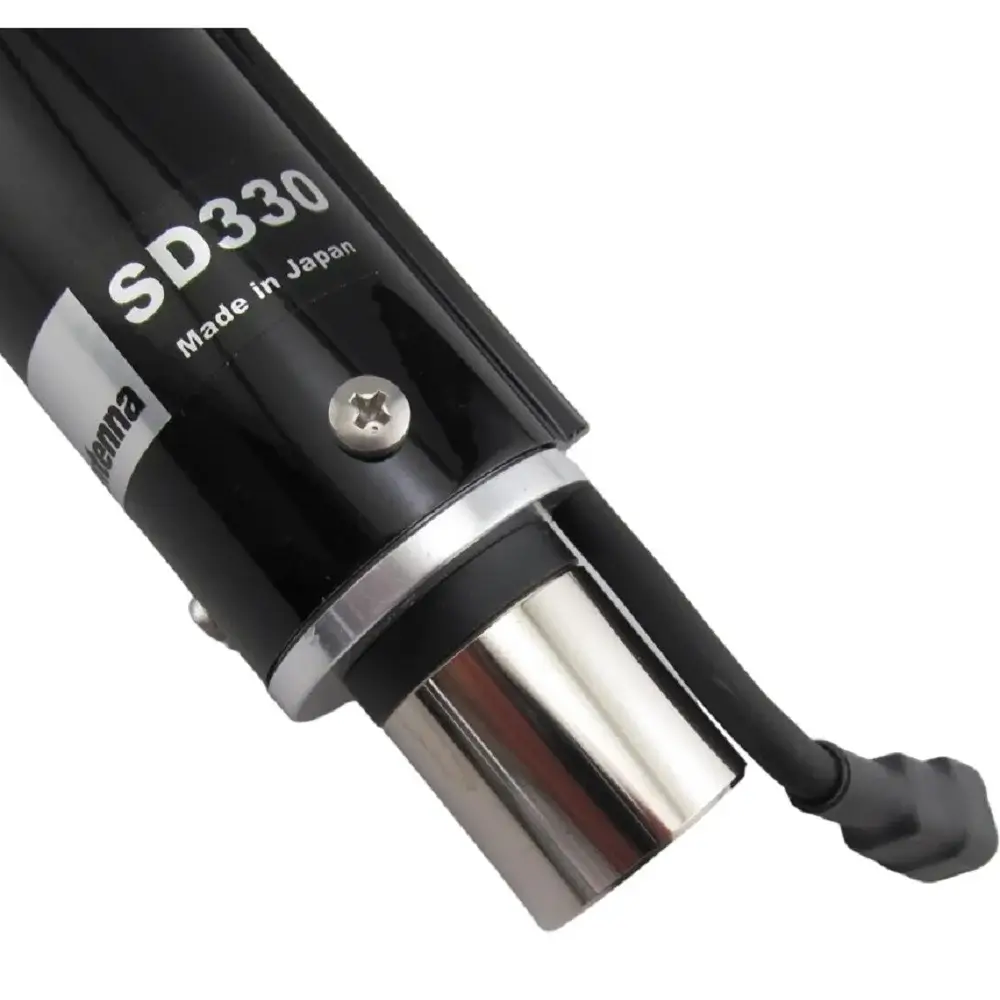

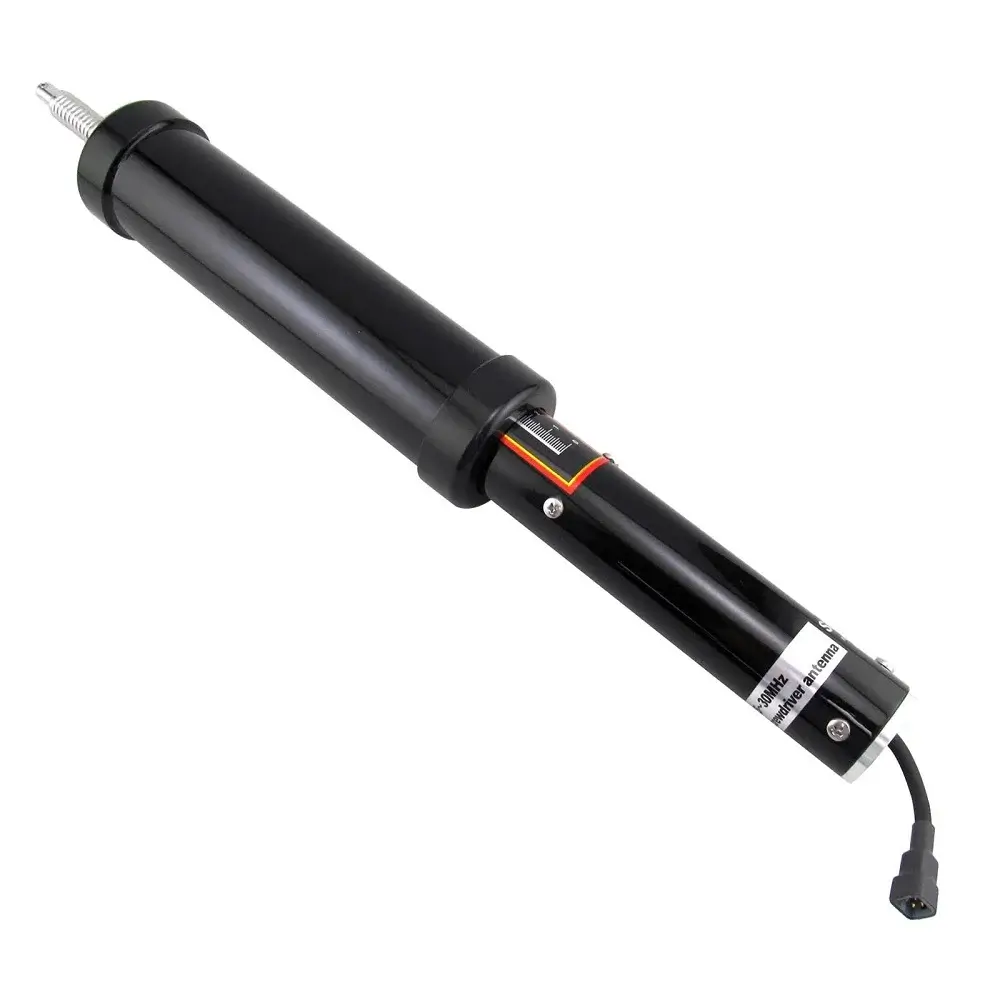

Diamond SD330 adalah antena sekrup yang dirancang untuk komunikasi HF (frekuensi tinggi) pada rentang frekuensi 3,5-30 MHz. Daya maksimumnya untuk transmisi SSB (single sideband) adalah 200 watt. Antena ini memiliki impedansi 50Ω dan SWR (rasio gelombang berdiri) kurang dari 2.0, yang menunjukkan kesesuaian yang baik antara antena dan jalur transmisi.

SD330 memiliki waktu naik-turun sekitar 50 detik pada rentang 3,5-30 MHz, yang berarti membutuhkan waktu sekitar itu untuk antena sepenuhnya membentang atau menjulur ke frekuensi yang diinginkan. Pada rentang 7-30 MHz, waktu naik-turunnya sekitar 20 detik.

Secara keseluruhan, Diamond SD330 adalah antena yang serbaguna yang dapat mencakup rentang frekuensi HF yang luas dan memiliki daya yang relatif tinggi untuk transmisi SSB. Namun, pengguna harus menyadari waktu naik-turun ketika beralih antara frekuensi.

Kelebihan:

• Antena sekrup yang dirancang untuk komunikasi HF pada rentang frekuensi 3,5-30 MHz.
• Daya maksimum untuk transmisi SSB adalah 200 watt.
• Impedansi 50Ω.
• SWR (rasio gelombang berdiri) kurang dari 2.0, menunjukkan kesesuaian yang baik antara antena dan jalur transmisi.
• Waktu naik-turun sekitar 50 detik pada rentang 3,5-30 MHz dan sekitar 20 detik pada rentang 7-30 MHz.
• Antena yang serbaguna dan dapat mencakup rentang frekuensi HF yang luas.
• Membutuhkan input DC 12V dengan arus sekitar 3A.
• Panjang antena sepenuhnya membentang adalah sekitar 1,6 meter.

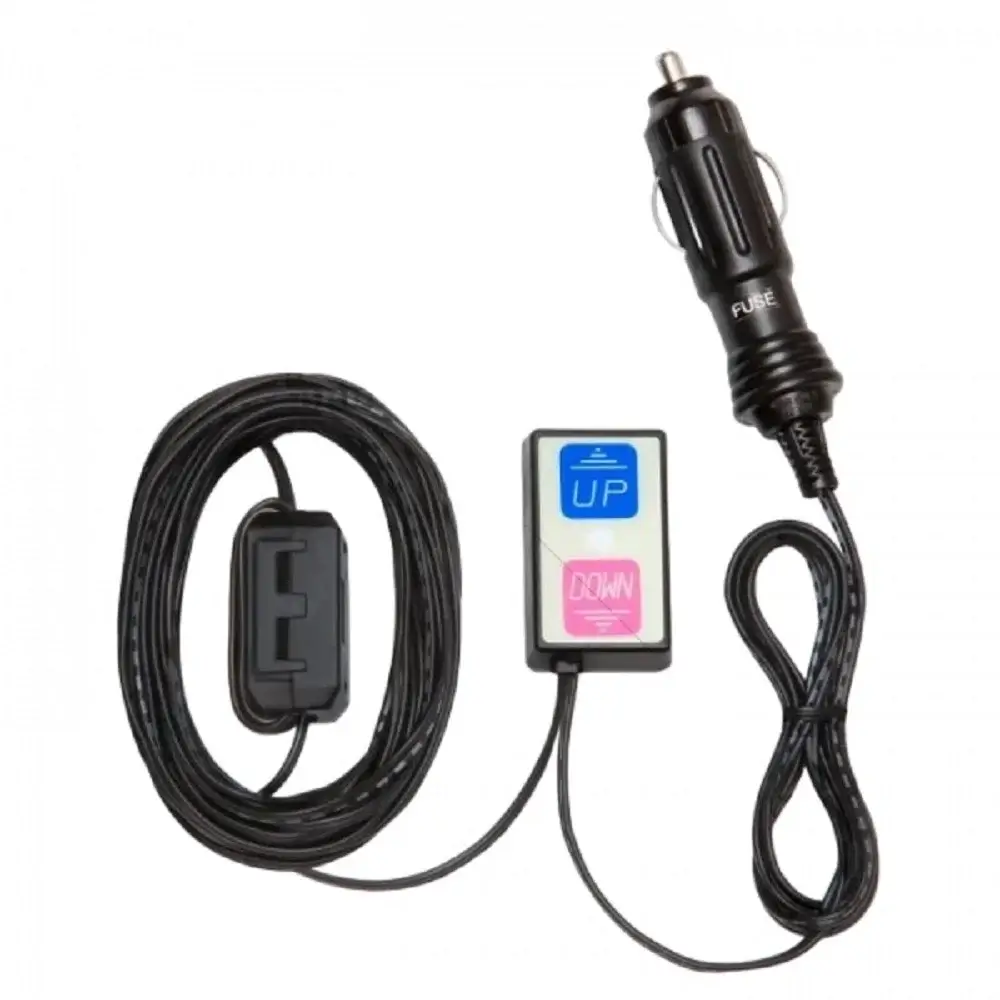

• Dilengkapi dengan tombol kontrol untuk mengatur panjang antena.
• Dirancang untuk dipasang pada kendaraan dan dapat dilipat untuk memudahkan penyimpanan dan transportasi.
• Antena ini memiliki struktur yang kokoh dan tahan cuaca yang baik.

Dengan fitur dan spesifikasi yang dimilikinya, Diamond SD330 adalah pilihan yang baik bagi mereka yang membutuhkan antena yang serbaguna untuk komunikasi HF pada rentang frekuensi yang luas

Spesifikasi

Frekuensi : 3.5 – 30 MHz
Power Supply voltage & arus : DC 12v 100 mA
Max Power Rating : 200 W (SSB)
Panjang : 66″ (28 MHz), 73″ (3.5 MHz)
Berat : 1.1 kg

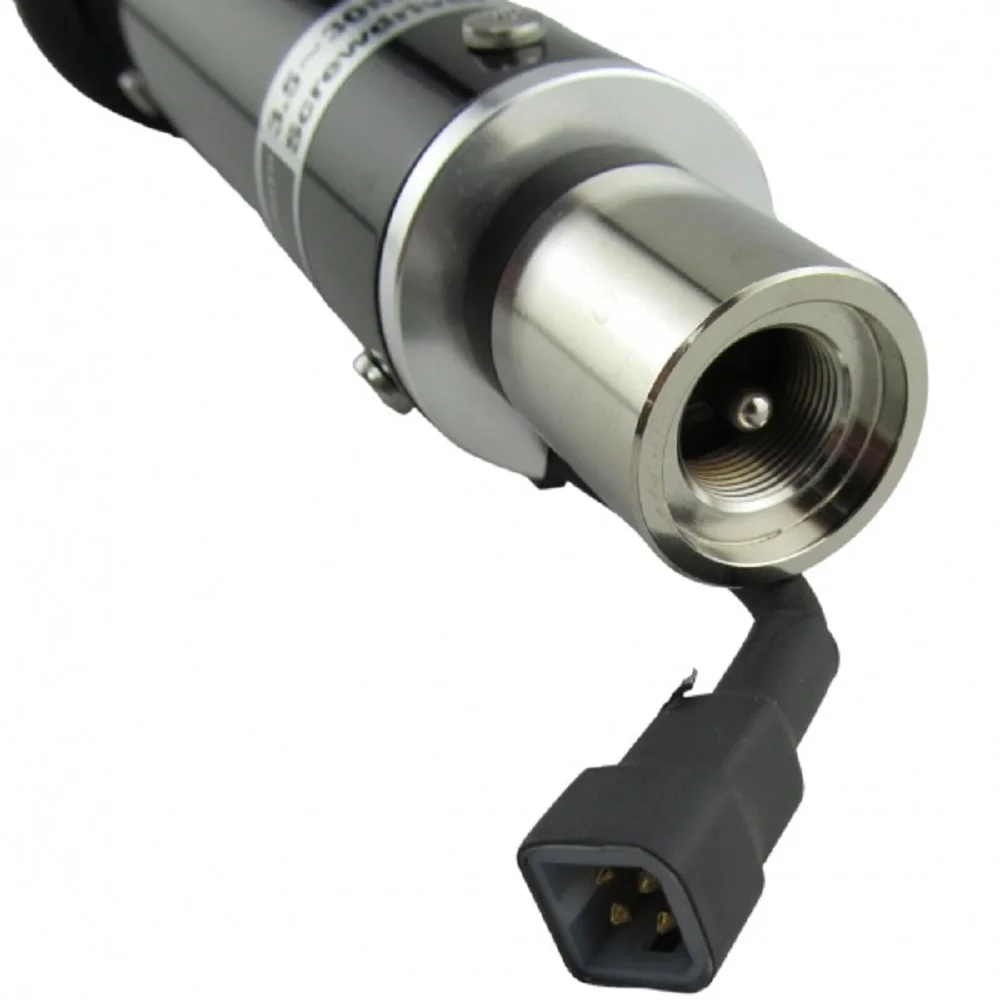

Konektor : UHF / PL Male
Tipe : 1/4l center loading
VSWR : Kurang dari 2.0
Impedansi : 50 Ω
Waktu Naik Turun : 50 detik. (3.5-30Mhz), 20 detik. (7-30MHz)
Catatan : SD330 menggunakan body mobil untuk ground. Bracket dan body mobil perlu terpasang dengan baik.
