Kenwood TH-D75A

Kenwood TH-D75A – HT Digital Triple Band

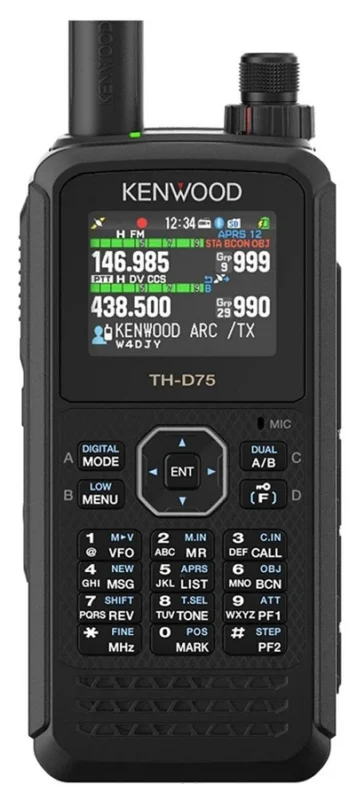

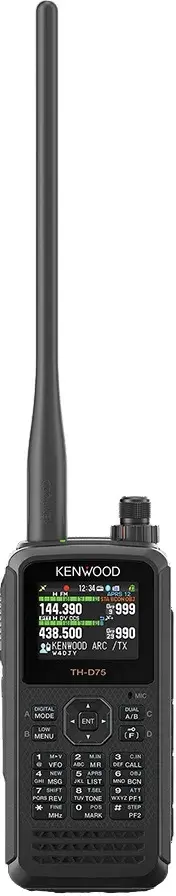

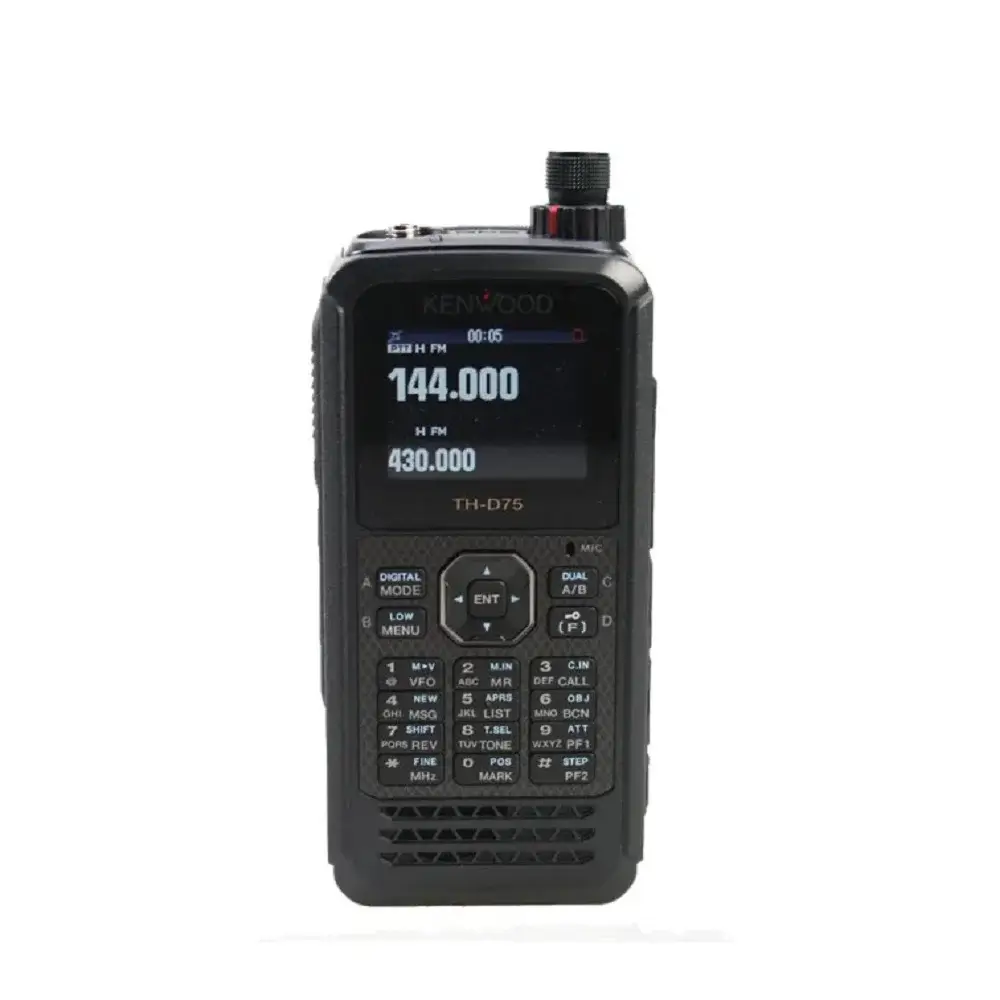

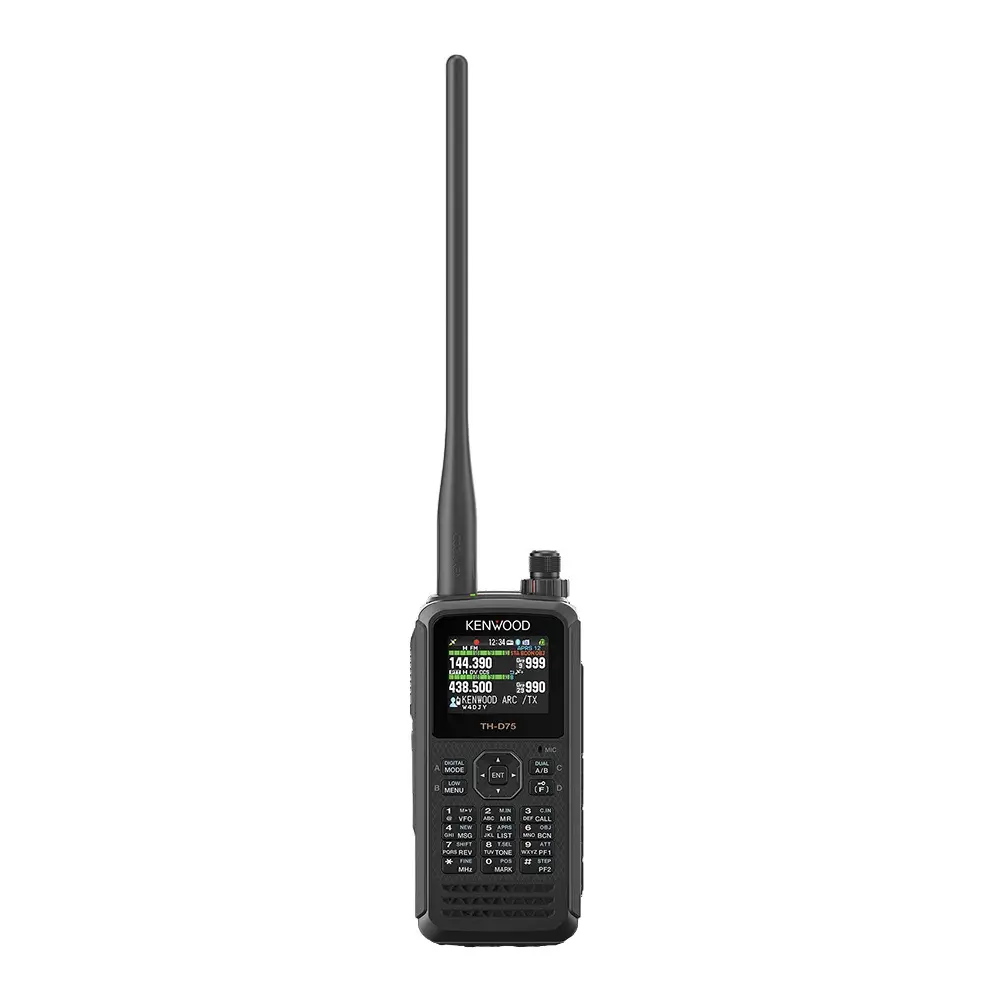

HT Kenwood TH-D75A radio digital canggih dengan layar TFT transflektif berwarna 1,74 inci. HT Triple Band 144 / 220 / 430 MHz ini kompatibel dengan protokol komunikasi APRS yang memungkinkan transmisi data dua arah secara real-time. Pengoperasian simple dalam mode repeater D-STAR, baik untuk single site repeater maupun radio trunking. HT digital ini dilengkapi dengan modul GPS bawaan dan antena patch, serta mendukung penerimaan sinyal lebar dan multimode. Port USB Type-C memungkinkan koneksi serial, output audio, serta fungsi pengisian daya.

Fitur-Fitur Utama Kenwood TH-D75A

HT Digital

Pengaturan melalui menu fungsi HT digital. Penerimaan simultan dua saluran suara digital

HT Triple Band

Kenwood TH-D75A merupakan HT triple band (multiband) yang beroperasi pada frekuensi HT VHF 144 MHz, 220 MHz dan HT UHF 430 MHz.

GPS bawaan

Mendukung fungsi GPS dengan antena terintegrasi.

Layar TFT Transflektif Berwarna 1,74 Inci

Menyediakan tampilan yang jelas dan mudah dibaca di berbagai kondisi cahaya.

Kompatibilitas Protokol APRS

Memungkinkan transmisi data dua arah secara real-time dengan fungsi digipeater mandiri.

Dukungan D-STAR untuk Kenwood TH-D75A

Menyediakan mode suara dan data radio digital untuk komunikasi lokal hingga internasional.

Operasi DR (D-STAR Repeater)

Memungkinkan pengoperasian HT Dual Band dalam mode repeater D-STAR.

Penerimaan Lebar dan Multimode

Mendukung berbagai mode penerimaan sinyal pada handy talky.

Port USB Type-C

Untuk koneksi serial, output audio, dan fungsi pengisian daya.

Kualitas Suara HT Kenwood TH-D75A

Menjamin pengalaman audio Kenwood yang unggul dan jernih.

Fitur Lainnya Kenwood TH-D75A

• Daftar stasiun, fungsi objek
• Fungsi QSY
• Pesan teks
• Fungsi digipeater mandiri
• Mode TNC KISS
• Pengaturan menu APRS
• Mode data cepat DV
• Pengaturan melalui menu fungsi digital
• Mode Terminal Reflektor
• Penerimaan simultan dua saluran suara digital
• Daftar repeater yang mudah diperbarui
• Kompatibilitas standar pada antarmuka yang kaya
• Panduan suara yang kuat
• Lebih nyaman dengan perangkat lunak PC gratis
• Mode output IF

Spesifikasi Kenwood TH-D75A

GENERAL
Frequency Range	Band-A	TX: 144 – 148, 222 – 225, 430 – 450 MHz
		RX: 136 – 174, 216 – 260, 410 – 470 MHz
	Band-B	RX: 0.1 – 76, 76 – 108 (WFM), 108 – 524 MHz
Mode	TX	F1D, F2D, F3E, F7W
	RX	F1D, F2D, F3E, F7W, A1A, A3E, J3E
Operating Temp. Range with KNB-75LA (Li-ion)		-4 to +140 °F (-20 to +60 °C )
		+14 to +122 °F (-10 to +50 °C )
Frequency Stability		± 2.0 ppm
Antenna Impedance		50 Ω
Operating Voltage	DC-IN	DC 11.0 – 15.9 V (STD: DC 13.8 V)
	BATT	DC   6.0 – 9.6 V   (STD: DC 7.4 V)
Current Consumption (Typ.)		EXT.PS 13.8 V / Battery: 7.4 V
TX		H	M	L	EL
	DC-IN	1.4A	0.9A	0.9A	0.4A
	BATT	2.0A	1.3A	0.8A	0.5A
RX	Single	260 mA (Rated AF Output)
		155 mA (SQL Closed)
		50 mA (Save Mode Average)
	Dual	310 mA (Rated AF Output)
		225 mA (SQL Closed)
		50 mA (Save Mode Average)
	GPS only	125 mA
Battery Life Approx.		Single RX, Battery saver on,
		TX: RX: Stdby 6: 6: 48 sec., GPS/BT off
		H	M	L	EL
with KNB-75LA (Li-ion)		6 h	8 h	12 h	15 h
with KBP-9 (6AAA Alkaline)				3.5 h
Dimensions (W x H x D)		Projections not included
with KNB-75LA (Li-ion)		2.20 x 4.80 x 1.28 in(56.0 x 121.95 x 32.5 mm)
Weight (net)	Radio only	7.20 oz (204 g)
	with KNB-75LA (Li-ion)	12.20 oz (346 g) (w/ Ant,Belt Clip)
RECEIVER				Band-A	Band-B
Circuitry	F1D,F2D,F3E,F7W	Double Super Heterodyne
	A1A, A3E, J3E				Triple Super Heterodyne
IF Frequency	1st IF			57.15 MHz	58.05 MHz
	2nd IF			450 kHz	450 kHz
	3rd IF	A1A, A3E, J3E			10.8 kHz
Sensitivity (Typ.)	FM	12 dB SINAD		0.18/ 0.22 uV	0.19/ 0.24 uV
Amateur Band and		FM/ NFM  144 MHz
Mode that can be TX		FM/ NFM  220/430 MHz		0.18/ 0.22 uV	0.20/ 0.25 uV
	DV	PN9/GMSK 4.8kbps,BER 1%		0.20 uV	0.22 uV
		144 MHz
		220 MHz		0.22 uV	0.24 uV
		220 MHz		0.22 uV	0.22 uV
Except above Amateur	FM	12 dB SINAD			0.32 uV
Band and Mode		28 – 54 MHz
		54 – 76 MHz			0.56 uV
		118 – 144 MHz		0.36 uV	0.36 uV
		148 – 175 MHz			0.36 uV
		200 – 222 MHz			0.36 uV
		225 – 250 MHz			0.36 uV
		382 – 400 MHz			0.50 uV
		400 – 412 MHz		0.36 uV	0.36 uV
		415 – 430 MHz		0.36 uV	0.36 uV
		450 – 490 MHz		0.36 uV	0.36 uV
		490 – 524 MHz			0.63 uV
	AM	10 dB S/N			4.00 uV
		0.3 – 0.52 MHz
		0.52 – 1.8 MHz			1.59 uV
		1.8 – 54 MHz			0.63 uV
		54 – 76 MHz			1.12 uV
		118 – 174 MHz			0.50 uV
		200 – 250 MHz			0.63 uV
		382 – 412 MHz			1.12 uV
		415 – 524 MHz			1.12 uV
	SSB	10 dB S/N			0.40 uV
		1.8 – 54 MHz
		54 – 76 MHz			0.79 uV
		114 – 148 MHz			0.16 uV
		222 – 225 MHz			0.20 uV
		430 – 450 MHz			0.16 uV
BC Band	WFM	30 dB S/N			1.59 uV
		76 – 95MHz
		95 – 108MHz			2.00 uV
RECEIVER				Band-A	Band-B
Squelch (Typ.)				0.18 uV	0.25 uV
Spurious Rejection		144 / 220 MHz		50 dB or more	45 dB or more
		430 MHz		50 dB or more	40 dB or more
IF Rejection				60 dB or more	55 dB or more
Channel Selectivity		-6 dB		12 kHz or more
		-50 dB		30 kHz or less
Audio Output		7.4 V, 10% Dist		400 mW or more / 8 Ω
TRANSMITTER
RF Power Output		EXT.PS 13.8 V / Battery: 7.4 V
		H	M	L	EL
		5 W	2 W	0.5 W	0.05 W
Modulation	FM	Reactance Modulation
	DV	GMSK Reactance Modulation
Modulation Deviation	FM	±5.0 kHz
	NFM	±2.5 kHz
Spurious Emissions	HI/MID	-60 dBc or less
	L	-50 dBc or less
	EL	-40 dBc or less
Microphone Impedance		2kΩ
GPS
Time after power-on at Ta=77 °F (25 °C), Open sky, (Typ)
TTFF	Cold Start	Approx. 40 sec
	Hot Start	Approx. 5 sec
Horizontal Accuracy		10 meters or less
Receive Sensitivity		-141 dBm
Bluetooth
Version, class		Version 3.0, class 2
Output Power		-6 < Pav < 4 dBm
Modulation Characteristics		140 ≦ ⊿f 1avg ≦ 175 kHz
Initial Carrier Frequency		-75 ≦ fo≦ +75 kHz
Carrier Frequency Drift		±25 kHz (One Slot packet)
		±40 kHz (Three Slot packet)
		±40 kHz (Five Slot packet)
