Icom IC-7100

Icom IC-7100

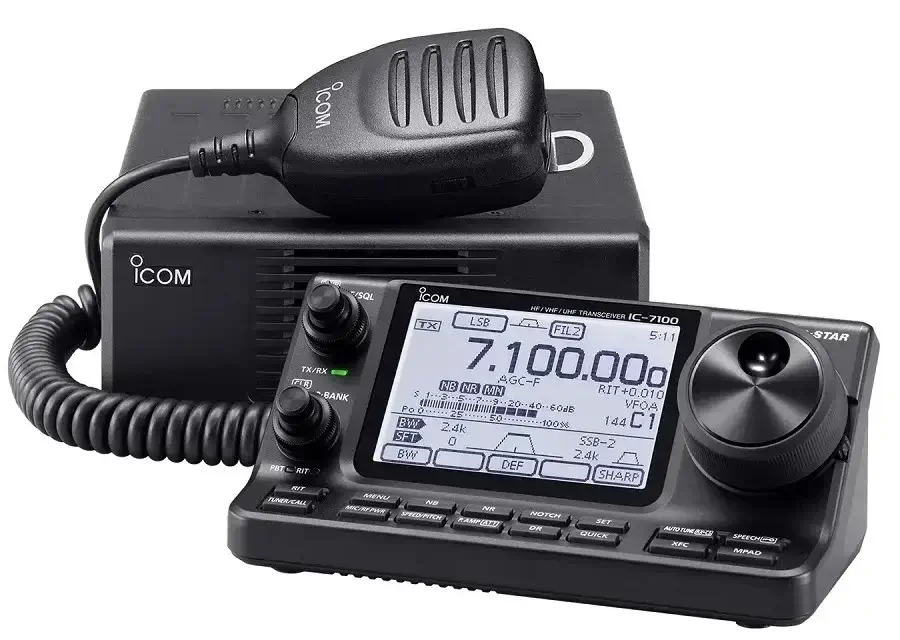

Icom IC-7100 adalah radio rig serbaguna yang cocok untuk para amatir radio. Radio ini memiliki layar sentuh yang mudah digunakan, mendukung berbagai frekuensi dan dilengkapi fitur-fitur modern, seperti: mode digital D-STAR.

Fitur-Fitur Icom IC-7100

Mudah Digunakan

Layar sentuh yang inovatif dengan pengaturan dan pengeditan berbagai fungsi serta memori dengan cepat dan mudah.

Pilihan Satu Sentuhan

Dengan menyentuh indikator meter multifungsi selama 1 detik, fungsi meter transmisi dapat diubah dengan cepat.

Mudah Digunakan

Cukup ketuk mode, filter atau fungsi yang ingin diubah. Layar sentuh akan merespon dan mengubah pengaturan.

Tombol Touch Screen

Memasukkan frekuensi, tanda panggilan atau mengedit channel memori menjadi sangat mudah. Tombol layar sentuh unutk memasukkan karakter alfanumerik dengan sangat cepat.

Portal Kontrol Layar Sentuh

Kepala kontrol radio dilengkapi dengan layar LCD dot-matrix “layar sentuh” multifungsi yang besar untuk kemudahan penggunaan.

Layar Sentuh Reaktif

Layar sentuh reaktif berukuran besar 48,6 × 75,9 mm dapat digunakan bahkan saat menggunakan sarung tangan.

Speaker & Jack pada Kontroler

Desain kepala kontrol jarak jauh yang unik memberikan suara yang jelas dan keras serta dilengkapi jack untuk speaker eksternal/headphone, keyer dan microphone.

Multi Frekuensi & Multi Mode HF/50/70/144/430 MHz

IC-7100 mencakup penuh frekuensi amatir HF, 50, 70, 144 dan 430 MHz dengan berbagai mode. Power outputnya adalah 100 W pada frekuensi HF/50 MHz, 50 W pada frekuensi 70/144 MHz dan 35 W pada frkeuensi 430 MHz.

Fitur Digital dengan IF DSP

DSP IF 32 bit floating point berkinerja tinggi menghadirkan fitur pengolahan sinyal digital yang kaya termasuk filter IF digital, twin PBT digital, pengurangan noise, auto tune CW dan lain-lain.

Fungsi AGC yang Dikontrol DSP

Pemrosesan sinyal digital dimasukkan ke dalam loop fungsi AGC. Hasil pemrosesan sinyal memberikan umpan balik ke fungsi AGC, sehingga menghasilkan keluaran audio yang konstan. Konstanta waktu AGC dapat disesuaikan secara fleksibel menjadi lambat, sedang, cepat (atau AGC mati) untuk setiap mode operasi.

Mode DV D-STAR (Digital Voice + Data)

IC-7100 menyediakan mode DV D-STAR untuk komunikasi suara digital dan data kecepatan rendah.

Pengenalan Sistem D-STAR

Dapatkan pengenalan sistem dan fitur D-STAR dari perangkat ini.

Operasi Mode DR (D STAR Repeater)

Operasi mode DR membuat pengoperasian D-STAR menjadi sederhana dan mudah, bahkan bagi pengguna baru.

Fungsi Repeater Terdekat

IC-7100 memungkinkan pencarian repeater terdekat berdasarkan lokasi Anda dengan menggunakan GPS eksternal atau input data manual.

Slot Kartu Memori SD

Dengan kartu SD, berbagai konten, seperti: memori suara, channel memori, memori repeater D STAR dan pengaturan pribadi lain dapat disimpan dan dimuat ke radio.

Pemasangan Kendaraan yang Mudah dengan MBF-1 Opsional

Kombinasi antara dudukan bracket MBF-1 opsional dan braket kontrol MBA-1 untuk penyesuaian kemiringan dan putaran yang mudah untuk operasi seluler.

Software Kontrol Jarak Jauh RS-BA1 Opsional

Software RS-BA1 opsional agar pengguna dapat menggunakan IC-7100 dari PC jarak jauh melalui internet atau jaringan rumah lokal.

Fungsi RTTY Bawaan Icom IC-7100

Decoder RTTY bawaan untuk membaca pesan RTTY langsung pada layar. Tidak diperlukan TNC atau PC eksternal untuk membaca. Delapan memori RTTY dapat menyimpan dan mengirimkan kalimat RTTY yang sering digunakan. Setiap memori dapat menyimpan hingga 70 karakter.

RS-MS1A, Aplikasi Android™ Gratis untuk Diunduh

RS-MS1A untuk menghubungkan Android™ ke radio rig original Icom ini*. Pesan teks dan gambar dapat dikirim dan diterima dengan perangkat Android™ melalui mode DV D-STAR.

• Kabel data OPC-2350LU opsional diperlukan untuk menghubungkan Android™.

Spesifikasi Icom IC-7100

General
Frequency coverage*¹
Receiver	0.030–199.999 MHz*2 400.000–470.000 MHz*2
Transmit	1.810–1.999 MHz 3.500–3.800 MHz 7.000–7.200 MHz 10.100–10.150 MHz 14.000–14.350 MHz 18.068–18.168 MHz 21.000–21.450 MHz 24.890–24.990 MHz 28.000–29.700 MHz 50.000–52.000 MHz 70.000–70.500 MHz 144.000–146.000 MHz 430.000–440.000 MHz
Mode	USB, LSB, CW, RTTY, AM, DV, FM, WFM(Rx only)
No of memory channels	495 regular, 4 call, 6 scan edges, 900 D-STAR repeater channels
Antenna connector	SO-239×2 (one each for HF/50/70 MHz and 144/430 MHz, 50 Ω)
Operating Temp. range	−10°C to +60°C
Frequency stability	±0.5 ppm (0°C to +50°C @ 430 MHz)
Power supply requirement	13.8 V DC ±15%
Current drain (at 13.8 VDC)
Tx	22 A (HF/50/70 MHz) 16 A (144/430 MHz)
RX	1.2 A/0.9 A (Max. audio/standby)
Dimensions (W×H×D, projections not included)
Main unit	167×58×225 mm
Controller	165×64×78.5 mm
Weight (approx.)
Main unit	2.3 kg
Controller	0.5 kg
*1 Showing EUR(#03) version. Varies depending on the version.
*2 Some frequency bands are not guaranteed.
Transmitter
Output power (at 13.8 V DC)
SSB/CW/RTTY/FM/DV	HF/50 MHz: 2–100W 70 MHz: 2–50 W 144 MHz: 2–50 W 430 MHz: 2–35 W
AM	HF/50 MHz: 1–30 W 70 MHz: 1–15 W
Modulation system
SSB	Digital P.S.N. modulation
AM	Digital low power modulation
FM	Digital phase modulation
DV	GMSK digital phase modulation
Spurious emissions	Less than −50 dB (HF bands) Less than −63 dB (50MHz) Less than −60 dB (70/144/430 MHz)
Carrier suppression	More than 50 dB
Unwanted sideband	More than 50 dB
Receiver
Intermediate frequencies
SSB/CW/AM/FM/RTTY/DV	124.487 MHz, 455 kHz, 36 kHz
WFM	134.732 MHz, 10.700 MHz
Sensitivity (HF: Preamp-1 ON, 50/70 MHz: Preamp-2 ON, 144/430 MHz: Preamp ON)
SSB/CW (BW=2.4 kHz at 10 dB S/N)	1.8–29.995 MHz: 0.15 μV 50 MHz: 0.12 μV 70 MHz: 0.15 μV 144/430 MHz: 0.11 μV
AM (BW=6 kHz at 10 dB S/N)	0.5–1.8 MHz: 13 μV 1.8–29.995 MHz: 2 μV 50 MHz: 1 μV 70 MHz: 1 μV 144/430 MHz: 1 μV
FM (BW=15 kHz at 12 dB SINAD)	28–29.7 MHz: 0.5 μV 50–54 MHz: 0.25 μV 70 MHz: 0.25 μV 144/430/440 MHz: 0.18 μV
DV (at 1% BER)	28–29.7 MHz: 1 μV 50 MHz: 0.63 μV 70 MHz: 0.63 μV 144/430 MHz: 0.35 μV
WFM (at 12 dB SINAD)	76–108 MHz: 10 μV
Sensitivity for RED (Less than) Preamp ON SSB, AM, FM: at 12 dB SINAD
SSB (2.4 kHz)	1.8–2.999 MHz 10 dBμV emf 3.0–29.995 MHz 0 dBμV emf 50/70 MHz band –6 dBμV emf 144/430 MHz band –6 dBμV emf
AM (4 kHz, 60% modulation)	1.8–2.999 MHz 16 dBμV emf 3.0–29.995 MHz 6 dBμV emf 50/70 MHz band 0 dBμV emf 144/430 MHz band 0 dBμV emf
FM (7 kHz, 60% modulation)	28–29.700 MHz 0 dBμV emf 50/70 MHz band –6 dBμV emf 144/430 MHz band –6 dBμV emf
Selectivity
SSB (BW=2.4 kHz, sharp)	More than 2.4 kHz / −6 dB Less than 3.4 kHz / −40 dB
CW (BW=500 Hz, sharp)	More than 500 Hz / −6 dB Less than 700 Hz / −40 dB
RTTY (BW=500 Hz)	More than 500 Hz / −6 dB Less than 800 Hz / −40 dB
AM (BW=6 kHz)	More than 6.0 kHz / −6 dB Less than 10 kHz / −40 dB
FM (BW=15 kHz)	More than 12 kHz / −6 dB Less than 22 kHz / −40 dB
DV (12.5 kHz spacing)	More than −50 dB
Spurious and image rejection ratio	More than 70 dB (HF/50/70 MHz) More than 65 dB (144/430 MHz) (except 1/2 IF through on 50/70 MHz, IF through on 144 MHz)
Audio output power	More than 2.0 W (10% distortion, 8 Ω load, 13.8 VDC)
All stated specifications are subject to change without notice or obligation.

Aksesoris Icom IC-7100

• Microphone – HM-198
• Kabel Power DC
• CW keyer plug
• Spare fuses
• Separation cable, OPC-2253
• 13-pin plug ACC cable
• USB cable
• Ferrite bead*
