Times Microwave Systems · Kabel Koaksial LMR untuk Jalur RF

Kabel Times Microwave Systems untuk Jalur Antena dan RF

Bandingkan LMR-240 dan LMR-600 berdasarkan panjang jalur, frekuensi, serta ruang pemasangan. Diameter yang berbeda membawa konsekuensi pada redaman, tikungan kabel, dan konektor yang diperlukan.

Sampaikan panjang tiap jalur dan konektor di kedua ujungnya. Konfirmasikan varian kabel serta bentuk pengadaan: kabel saja atau rakitan dengan konektor.

Pilihan kabel koaksial Times Microwave Systems di Rakomindo, dengan pemeriksaan model, ukuran, dan kebutuhan terminasi sebelum penawaran.

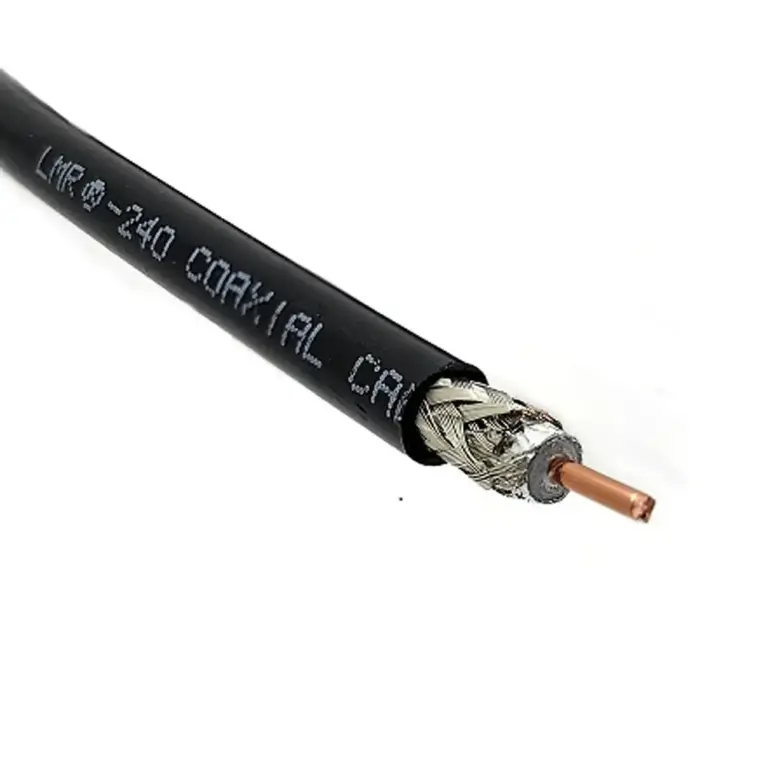

Potongan kabel koaksial LMR-240 dengan lapisan pelindung dan konduktor terlihat

Dua ukuran LMR, dua pertimbangan pemasangan

Keduanya merupakan kabel koaksial 50 ohm. Pilih berdasarkan kebutuhan jalur RF; kabel yang lebih besar tetap harus sesuai ruang, tikungan, dan konektor perangkat. Nama model kabel belum menjelaskan jenis konektor atau panjang rakitan. Cantumkan keduanya dalam permintaan penawaran.

Empat hal yang menentukan pilihan kabel LMR

Gunakan data model yang tepat. Nilai datasheet merupakan acuan kabel pada kondisi uji produsen, bukan jaminan hasil seluruh jalur setelah dipasang.

Redaman harus dibandingkan pada frekuensi yang sama

Pada 450 MHz, datasheet mencantumkan redaman tipikal LMR-240 sebesar 17,3 dB/100 m dan LMR-600 sebesar 5,6 dB/100 m. Angka ini membantu membandingkan rugi sinyal pada panjang yang sama.

Untuk panjang lain, hitung kontribusi kabel sesuai panjangnya lalu perhitungkan konektor dan sambungan. Jangan menilai seluruh jalur hanya dari panjang kabel atau nama mereknya.

Ukuran kabel memengaruhi rute pemasangan

Radius tekuk saat pemasangan pada datasheet adalah 19,1 mm untuk LMR-240 dan 38,1 mm untuk LMR-600. Ketentuan tekuk berulang berbeda dan perlu diperiksa jika kabel sering digerakkan.

Sampaikan ruang di belakang perangkat, tikungan jalur, serta kebutuhan kelenturan. Pilihan dengan redaman lebih rendah belum tentu cocok untuk ruang pemasangan yang sempit.

Konektor harus cocok dengan seri kabel

Times Microwave Systems menyediakan pasangan konektor dan alat terminasi menurut seri kabel. Konektor untuk LMR-240 tidak boleh dianggap dapat dipasang pada LMR-600 hanya karena antarmuka ke radionya sama.

Tentukan tipe dan gender konektor di kedua ujung, bentuk lurus atau siku, serta panjang rakitan yang diperlukan. Periksa juga antarmuka pada perangkat tujuan.

Varian jaket dan kebutuhan lokasi

LMR standar, DB, FR, dan PVC memiliki peruntukan yang berbeda dalam dokumentasi produsen. Nama LMR-240 atau LMR-600 saja belum cukup untuk menyimpulkan seluruh persyaratan lokasi terpenuhi.

Konfirmasikan kode varian, penggunaan dalam atau luar ruang, dan kebutuhan proyek. Untuk sambungan luar ruang, bahas perlengkapan pelindung sambungan secara terpisah.

Siapkan perangkat dan kebutuhan pemasangannya

Gunakan enam langkah ini untuk menyusun kebutuhan Times Microwave Systems sebelum meminta penawaran.

  1. Frekuensi dan perangkatCatat frekuensi kerja serta antarmuka pada perangkat di kedua ujung jalur.
  2. Panjang tiap jalurTentukan kebutuhan tiap lintasan, bukan hanya jumlah meter seluruh proyek.
  3. Target redamanBandingkan data kabel pada frekuensi yang sama dan perhitungkan sambungan.
  4. Ruang dan tikunganPeriksa diameter, ruang belakang perangkat, radius tekuk, dan kebutuhan kelenturan.
  5. Varian dan konektorKonfirmasikan kode jaket, tipe dan gender konektor, serta bentuk terminasi.
  6. Lingkup pengadaanPisahkan kabel, konektor, rakitan, perlengkapan pemasangan, dan pengujian.

Rinci kebutuhan kabel sebelum meminta penawaran

Konfirmasikan ketentuan garansi kabel, konektor, serta pekerjaan terminasi pada penawaran. Ketentuan unit radio tidak otomatis berlaku pada kabel dan aksesori.

Daftar jalur yang jelas

Tuliskan jumlah jalur, panjang masing-masing, frekuensi, dan perangkat yang dihubungkan. Informasi ini lebih berguna daripada hanya menyebut total kebutuhan meter kabel.

Spesifikasi kedua ujung

Sertakan tipe dan gender konektor, ruang pemasangan, serta foto konektor perangkat bila tersedia. Jelaskan apakah kebutuhan berupa kabel saja atau rakitan siap sambung.

Perencanaan dan pengujian

Untuk proyek instalasi, bahas rute, terminasi, pelindung sambungan, dan pemeriksaan hasil melalui layanan Rakomindo.

Katalog Times Microwave Systems

Katalog Times Microwave Systems di Rakomindo. Buka detail LMR-240 atau LMR-600, lalu konfirmasikan varian, panjang, dan bentuk pengadaan yang diperlukan.

Showing all 2 resultsSorted by average rating

Kabel Coaxial Times Microware LMR-600,

Cable and Connectors

Times Microwave LMR-600

Kabel coaxial 50 ohm yang dapat digunakan untuk radio komunikasi, Times Microwave LMR-240.

Cable and Connectors

Times Microwave LMR-240

Rp85.000

Pertanyaan umum tentang Times Microwave Systems

Apakah LMR-600 selalu menjadi pilihan terbaik?

Pilihan bergantung pada redaman yang dibutuhkan dan kondisi pemasangan. LMR-600 memiliki diameter lebih besar; ruang, tikungan, konektor, dan kemudahan pemasangan tetap perlu diperiksa.

Apakah harga kabel sudah termasuk konektor?

Konfirmasikan rincian penawaran. Model kabel tidak menentukan panjang rakitan atau jenis konektor yang termasuk; sebutkan kebutuhan kedua ujung secara terpisah.

Bisakah memakai konektor LMR-240 pada LMR-600?

Jangan memilih hanya dari antarmuka konektor. Ukuran dan konstruksi terminasi harus sesuai seri kabel, selain cocok dengan konektor perangkat tujuan.

Rujukan produsen: Datasheet LMR-240 · Datasheet LMR-600 · Panduan LMR. Periksa dokumentasi model dan varian paket sebelum membeli.

Siapkan spesifikasi jalur kabel Anda

Kirim frekuensi, panjang per jalur, model kabel yang dipertimbangkan, dan konektor kedua ujung. Tim Rakomindo membantu membahas kebutuhan kabel serta rincian penawaran.
