Icom MA-510TR

Icom MA-510TR

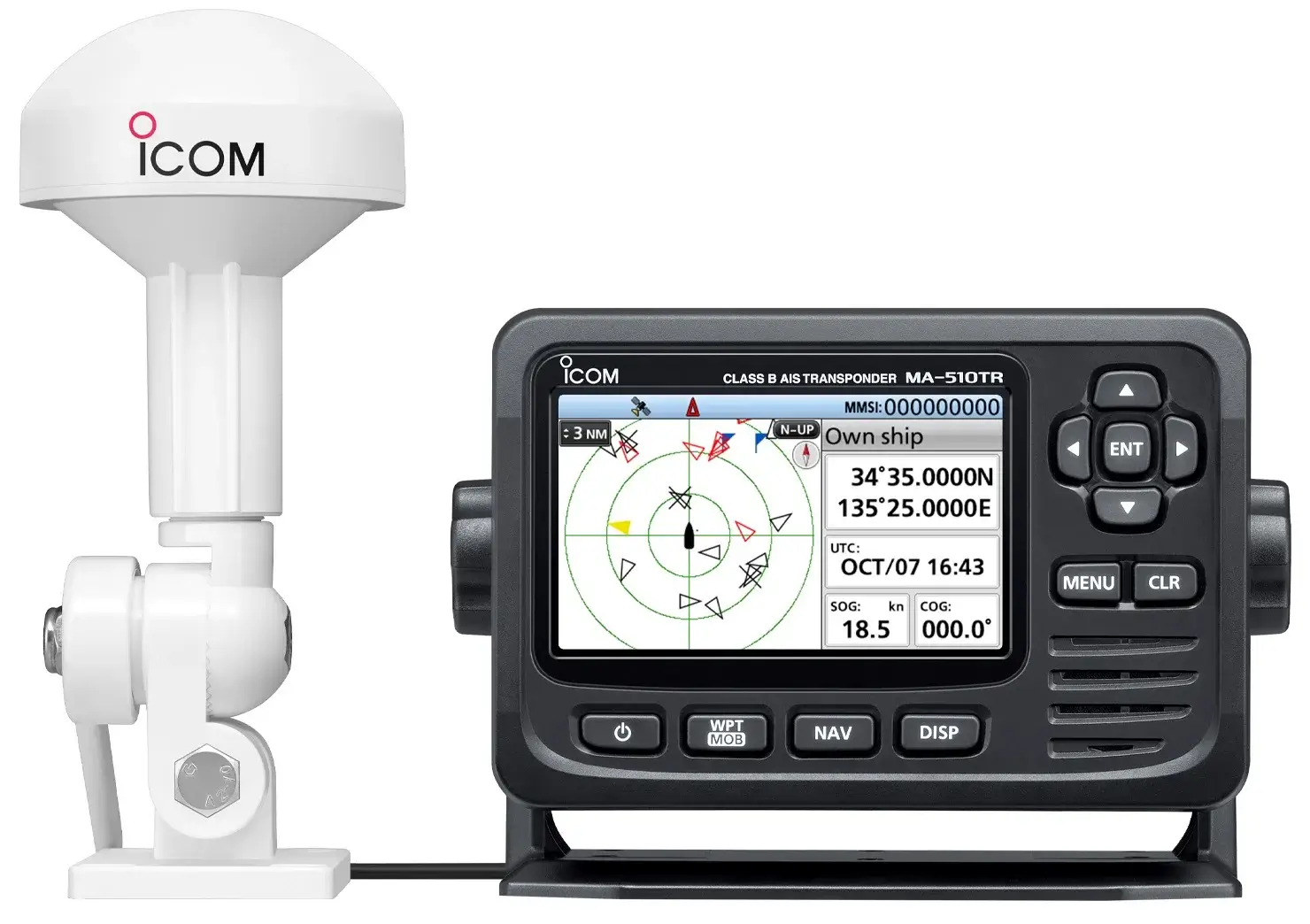

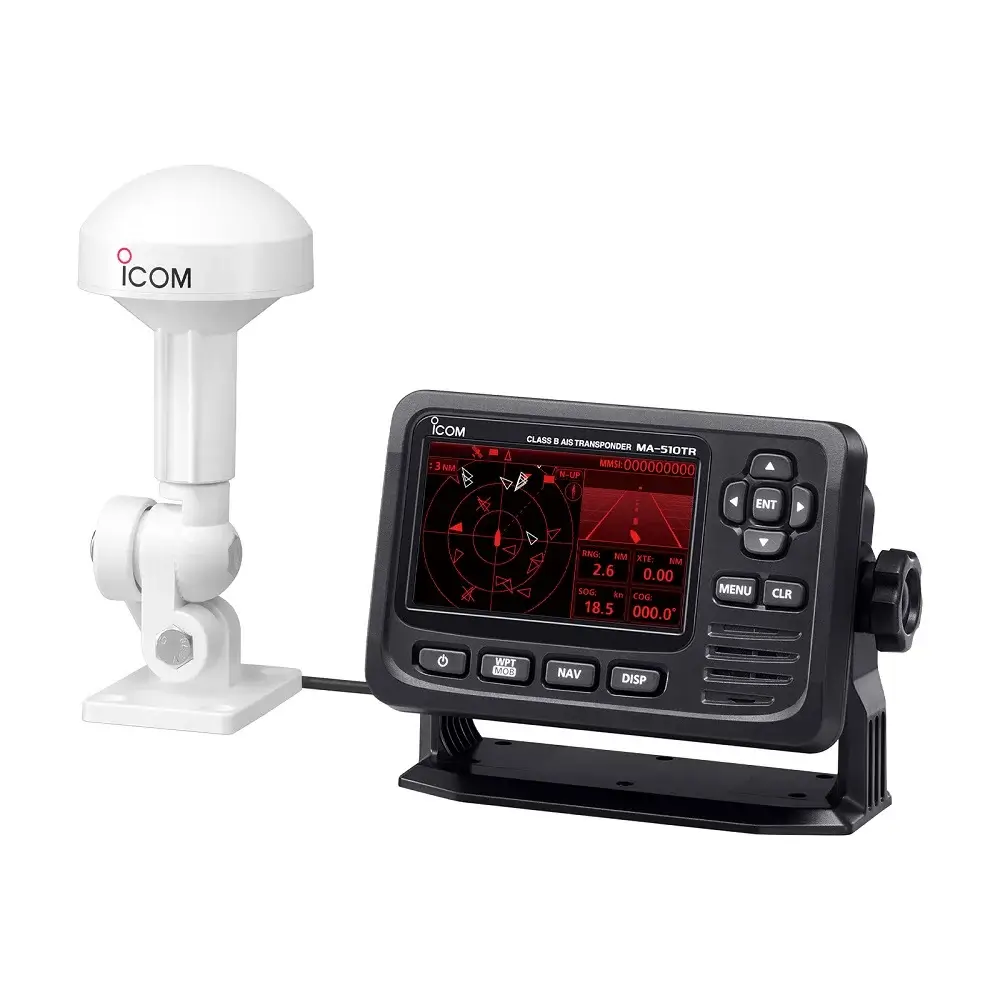

Icom MA-510TR adalah transponder AIS pada kapal yang secara otomatis menerima informasi yang disiarkan oleh kapal lain dan stasiun pemancar yang dilengkapi AIS. Sementara informasi statis dan dinamis kapal anda sendiri sedang dikirimkan.

Dengan menggunakan transponder AIS, anda dapat menemukan perahu kecil dan pelampung yang sulit dideteksi dengan radar laut yang dilengkapi AIS. Transponder Icom original ini dapat menerima sinyal AIS Kelas A dan B sehingga meningkatkan keselamatan di laut.

Fitur Fitur Icom MA-510TR

• Transponder AIS Kelas B/SO

  MA-510TR adalah transponder AIS kelas B/SO untuk melacak dan memantau posisi kapal-kapal di sekitar.

• Layar Warna TFT 3,5 inci Icom MA-510TR

  Dilengkapi dengan layar warna TFT 3,5 inci, alat navigasi ini menampilkan informasi AIS secara jelas dan mudah dibaca.

• Target Plotter Mode

  Dalam mode ini, MA-510TR menampilkan posisi target kapal dengan simbol pada layar untuk memantau pergerakan kapal-kapal di sekitar secara visual.

• Daftar Target MA-510TR

  Alat navigasi ini menyediakan daftar target untuk melihat informasi detail tentang kapal-kapal di sekitar, seperti: nama kapal, MMSI, jarak dan sebagainya.

• Alarm CPA/TCPA

  MA-510TR dilengkapi dengan alarm CPA (Closest Point of Approach) dan TCPA (Time to Closest Point of Approach) yang memberikan peringatan jika ada kapal yang mendekat terlalu dekat.

• Silent Mode Icom MA-510TR

  Fitur Silent Mode untuk menonaktifkan transmisi data AIS dari perangkat yang berguna saat anda ingin menjaga privasi atau keamanan kapal.

• NMEA 2000 dan NMEA 0183

  Transponder AIS ini mendukung konektivitas NMEA 2000 dan NMEA 0183 untuk menghubungkan transponder dengan perangkat lain, seperti: chartplotter, radar dan sistem navigasi.

• Mudah dipasang

  Desain yang user friendly dan casing tahan cuaca dari MA-510TR memudahkan instalasi pada berbagai tipe kapal.

Dengan fitur-fitur di atas, MA-510TR merupakan AIS Transponder Kelas B/SO yang sangat berguna untuk meningkatkan keselamatan saat berlayar terutama di perairan yang ramai.

Spesifikasi Icom MA-510TR

General

Operating frequencies		161.500 MHz to 162.025 MHz
Type of emission		16K0GXW (GMSK)
Antenna impedance		50 Ω nominal
Intermediate frequency	CH-A	1st: 21.700 MHz, 2nd: 450 kHz
	CH-B	1st: 30.150 MHz, 2nd: 450 kHz
Operating temperature range		–20°C to +60°C; –4°F to +140°F
Power supply requirement		Negative ground: 12 V or 24 V DC nominal (9.6 to 31.2 V)
Current drain (at 12 V DC)		TX: 1.5 A, RX: 0.7 A
Dimensions (approximate)) (Projections not included)		166.2 (W) × 110.2 (H) × 92.5 (D) mm, 6.5 (W) × 4.3 (H) × 3.6 (D) inch
Weight (approximate))		700 g, 1.5 lb

Transmitter

Output power	2 W
Modulation	16K0GXW (GMSK)
Conducted spurious emission	Less than –36 dBm (9 kHz–1 GHz) Less than –30 dBm (1 GHz–4 GHz)

Receiver (AIS)

Sensitivity	Less than –110 dBm
Adjacent channel selectivity	More than –31 dBm
Spurious response	More than –31 dBm
Intermodulation	More than –36 dBm
Conducted spurious emission	Less than –57 dBm (9 kHz–1 GHz) Less than –47 dBm (1 GHz–4 GHz)
Blocking	More than –23 dBm (±0.5 MHz–±5 MHz) More than –15 dBm (±5 MHz–±10 MHz)
Co-channel	More than –111 dBm

Receiver (DSC)

Frequency coverage	156.525 MHz
Type of emission	16K0G2B
Sensitivity	Less than –110 dBm
Adjacent channel selectivity	More than 70 dB
Spurious response	More than –34 dBm
Intermodulation	More than –39 dBm
Blocking	More than –20 dBm

GPS Antenna

Received frequency	1575.42 MHz
Acquisition	72 ch (maximum)
Differential satellites	WAAS, EGNOS, MSAS, GAGAN
Dimensions (approximate)	96.2 × 225 (H) mm, 3.8 × 8.9 (H) inch
Weight (approximate)	700 g, 1.5 lb (including cable and mounting bracket)
Cable length (approximate)	10 m, 32.8 ft

Data Interface

USB (Type-B Mini)		GGA, GNS, GLL, GSA, GSV, RMC, VTG, VDM, VDO, ACA, ACS, ALR, TXT
NMEA 2000TM	Input	059392/904, 060160/416/928, 065240, 126208/996, 129026/029/545
	Output	059392/904, 060416/928, 126208/464/993/996/998, 129026/029/038/039/040/041/539/540/545/792/793/794, /797/798/801/802/803/805/806/807/809/810/811
NMEA 0183	NMEA Input/Output	4800–38400 bps Input/Output, sentence format: Output, GGA, GNS, GLL, GSA*1, GSV*1, RMC, VTG, GBS, DTM, DSC
	External GPS Input	4800–38400 bps Input, sentence format: GGA, GNS, GLL, RMC, VTG, GBS*2, DTM
	AIS Output	38400 bps Output, sentence format: VDM, VDO, ACA, ACS, ALR, TXT

*1 Only 38400 bps. *2 When a received GPS signal does not include a GBS sentence, the transponder will not receive the signal from the external GPS receiver.

Dimensi

Pengggunaan Luas

Aat navigasi Icom MA-510TR dapat digunakan dengan berbagai radio marine Icom, seperti: Icom IC-M605, IC-M605EURO, IC-M506, IC-M506EURO, IC-M506GE, IC-M424.

Transponder ini juga dapat digukan untuk radio Icom IC-M424G, IC-M423, IC-M423G, IC-M423GE, IC-M400BB, IC-M400BBE, IC-M330, IC-M330G, IC-M330GE, IC-M324, IC-M324G, IC-M323, IC-M323G.

* As of May 2020

Supplied Accessories

• GPS antenna
• DC power cable
• Mounting bracket kit
• Accessory connector
